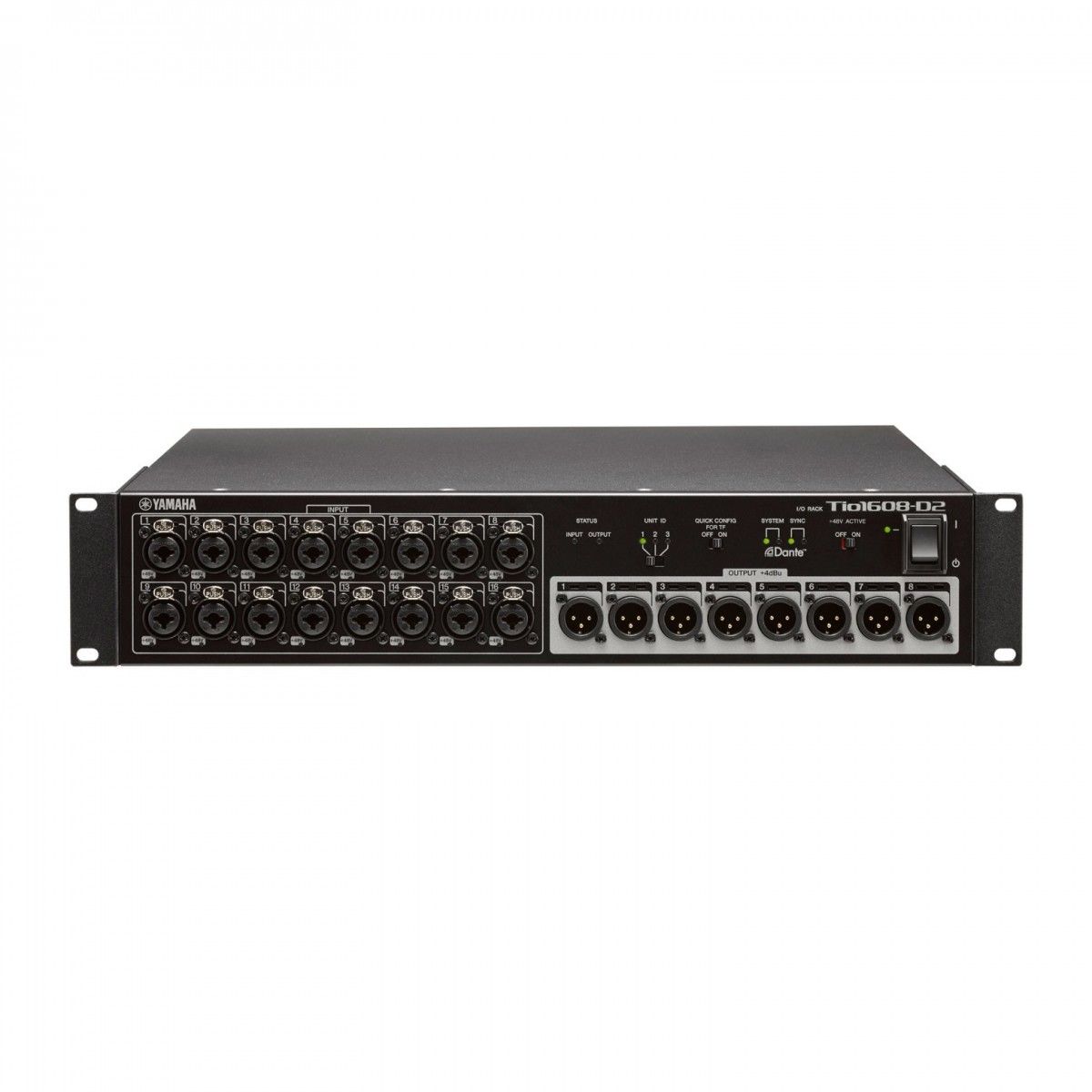

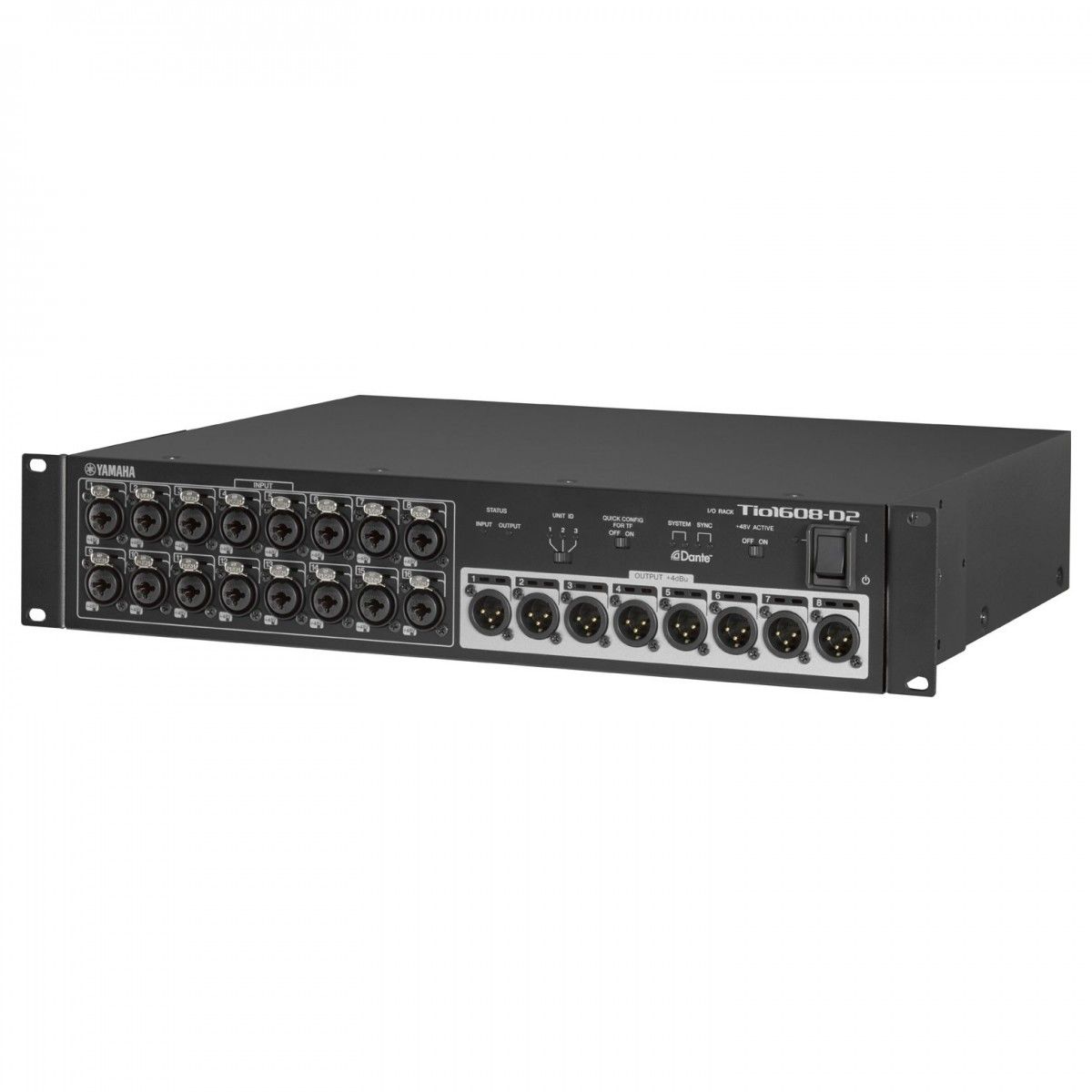

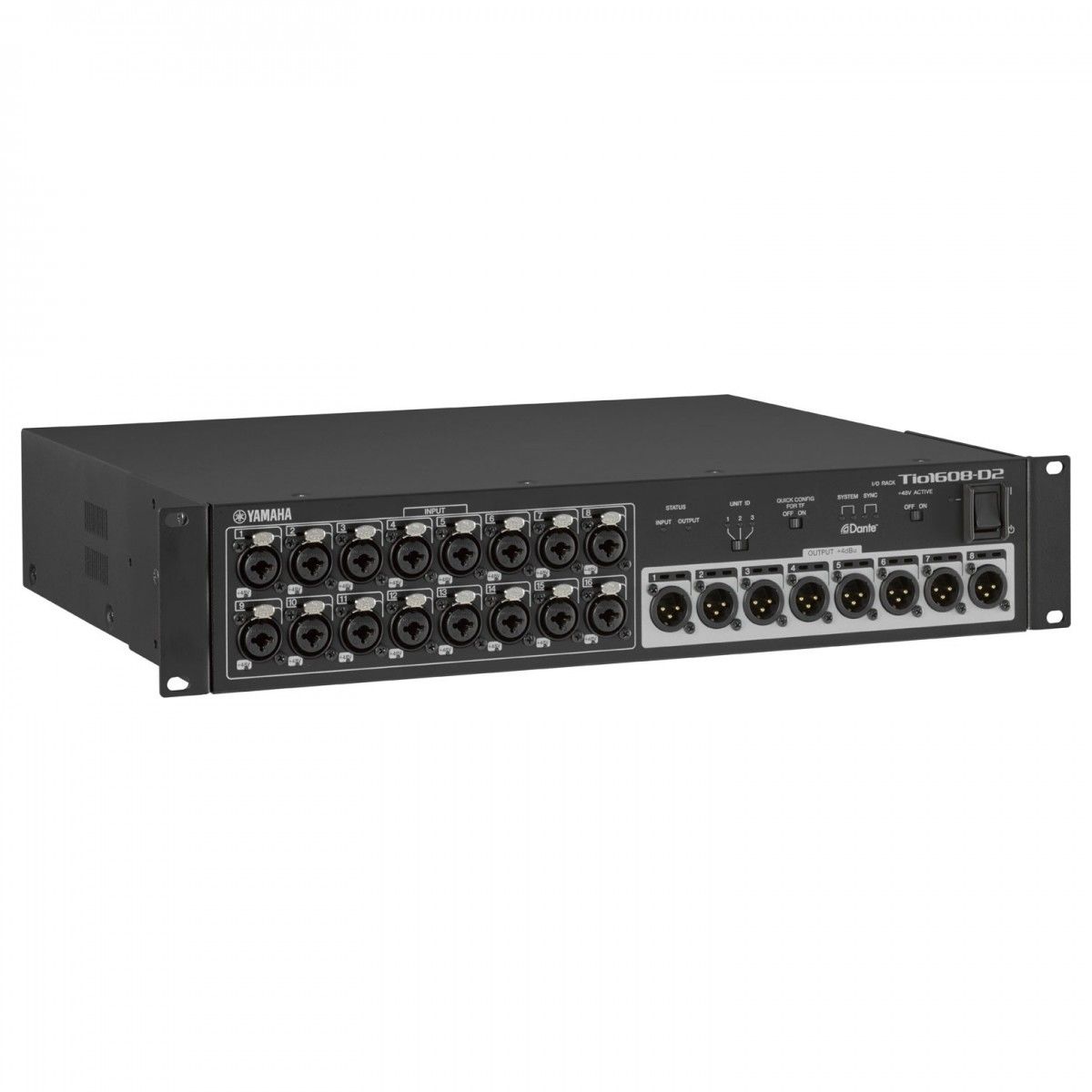

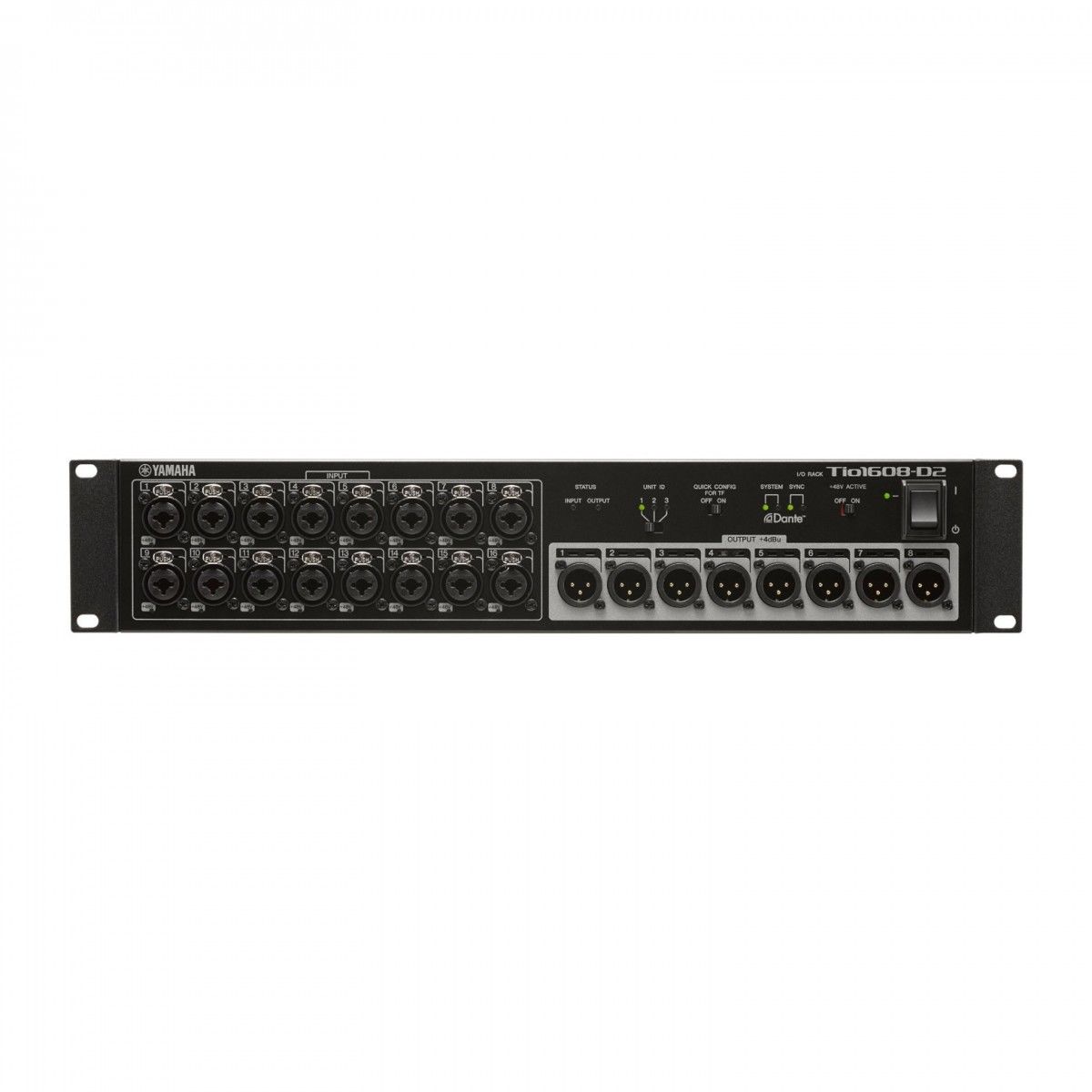

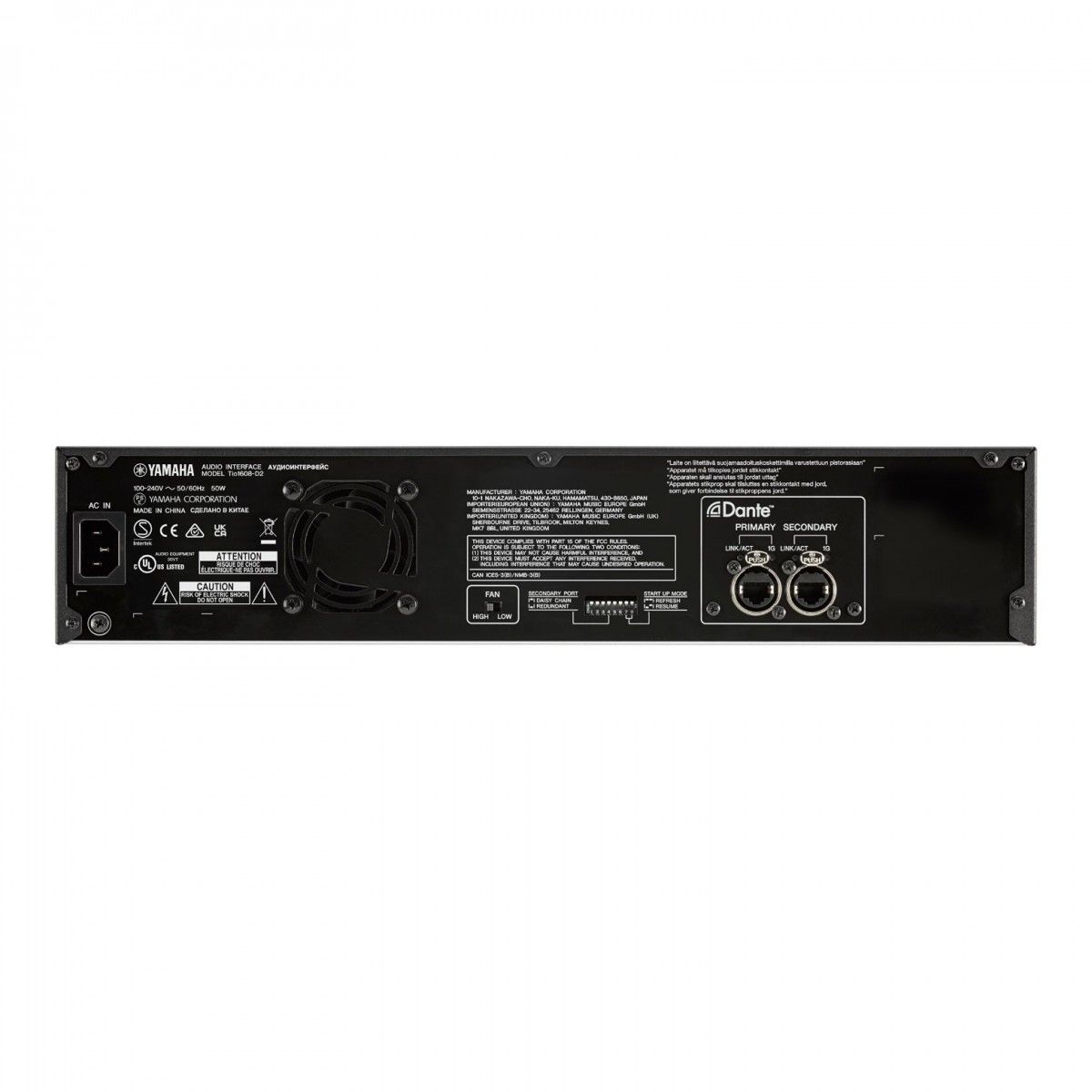

Стейджбокс Yamaha Tio1608-D2

Стейджбокс Yamaha TIO1608-D2 с поддержкой Dante — это универсальный и высококачественный стейджбокс, повышающий удобство использования вашей консоли. Оснащенный 16 микрофонными/линейными входами и 8 линейными выходами, этот совместимый с Dante рэковый модуль ввода/вывода позволяет дистанционно управлять усилением с консолей серии TF и ??DM3, что делает его идеальным для создания простой системы стейджбокса.

TIO1608-D2 — это идеальный сценический блок для использования с TF Series или DM3, обеспечивающий низкую задержку и высококачественную передачу звука. Соединив консоль и блоки TIO1608-D2 с помощью легкого и прочного кабеля Ethernet CAT5e в последовательном соединении, вы получите простую настройку без необходимости трудоемкой транспортировки и установки. Используя протокол Dante High-Reliability Network Audio Protocol, TIO1608-D2 обеспечивает низкий уровень джиттера, низкую задержку и высокую точность дискретизации. Для настройки высокопроизводительной системы Dante Stagebox практически не требуются знания в области сетевых технологий. Этот сценический блок также отличается универсальностью и масштабируемостью, позволяя комбинировать его с другим оборудованием, поддерживающим Dante, например, с рэковыми модулями ввода-вывода серии R.

TIO1608-D2 оснащен предусилителями D-PRE с возможностью сохранения настроек, что обеспечивает стабильное и естественное звучание всей системы. Простой и гибкий выбор входа позволяет оптимально настроить входы в соответствии с вашей конфигурацией системы, с возможностью приема сигналов из нескольких источников.

Полное описание

сценическая ложа, оборудованная Данте

Благодаря протоколу Dante High Reliability Network Audio Protocol (DNA), TIO1608-D2 гарантирует исключительное качество звука. Dante известен низким уровнем джиттера, низкой задержкой и высокой точностью дискретизации, что делает его предпочтительным выбором для ведущих производителей и профессионалов в индустрии звукоусиления. Для настройки высокопроизводительной системы Dante Stagebox с TIO1608-D2 не требуются обширные знания в области сетевых технологий. Благодаря гибкости протокола Dante, вы можете легко подключать консоли серии TF или DM3 к различному оборудованию с поддержкой Dante, например, к стойкам ввода-вывода серии R.

Дополните свою консоль

Повысьте удобство использования вашей консоли с помощью сценического блока Yamaha TIO1608-D2. Этот совместимый с Dante рэк-интерфейс оснащен 16 микрофонными/линейными входами и 8 линейными выходами, предоставляя вам универсальные возможности подключения аудиооборудования. Одной из его отличительных особенностей является возможность дистанционного управления усилением с консолей серии TF и ??DM3, что позволяет создать простую систему сценического блока. В сочетании с дополнительной платой расширения NY64-D (продается отдельно) к консоли серии TF можно подключить до трех блоков TIO1608-D2, а к консоли DM3 — один блок. Подключив консоль и сценический блок с помощью легкого и прочного кабеля Ethernet CAT5e в последовательном соединении, вы обеспечите передачу звука с низкой задержкой и высоким качеством без необходимости использования аналоговых кабелей.

Безупречные, с возможностью сохранения настроек предусилители D-PRE

Оцените исключительное качество звука с TIO1608-D2 благодаря его предусилителям D-PRE с возможностью сохранения настроек. Эти предусилители, унаследованные от серии TF, обеспечивают стабильное, естественное и музыкальное звучание во всей вашей аудиосистеме. Тщательное внимание к деталям и качеству проявляется в механической конструкции, компоновке печатной платы, блоке питания, заземлении и выборе компонентов TIO1608-D2.

Функции

Цифровой сценический блок с 16 входами и 8 выходами для живых выступлений или студийного звука.

Оснащен сетевым модулем Dante для быстрой и стабильной передачи звука.

Интеграция с микшерами Yamaha серий DM и TF для быстрой и простой настройки.

16 микрофонных/линейных входов и 8 линейных выходов для упрощения настройки самых разнообразных аудиосистем.

Быстрый и универсальный выбор входа: все 16 входов принимают сигналы из разных мест.

Чистые предусилители D-PRE с высоким запасом по уровню и функцией запоминания настроек обеспечивают простое и стабильное микширование звука.

Аудио с частотой до 96 кГц для безупречного качества звука.

Технические характеристики

Частота дискретизации: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц (выбирается пользователем).

Задержка сигнала: менее 1,3 мс от входа до выхода, подключение к DM3, задержка приема Dante установлена ??на 0,25 мс (в одну сторону), Fs = 96 кГц; менее 2,6 мс от входа до выхода, подключение к DM3, задержка приема Dante установлена ??на 0,25 мс (в одну сторону), Fs = 48 кГц

Суммарные гармонические искажения: менее 0,2% +4 дБн при 20 Гц - 20 кГц на нагрузке 600 Ом, усиление = +66 дБ / менее 0,05% +4 дБн при 20 Гц - 20 кГц на нагрузке 600 Ом, усиление = -6 дБ, вход-выход, Fs = 88,2 кГц, 96 кГц; менее 0,1% +4 дБн при 20 Гц - 20 кГц на нагрузке 600 Ом, усиление = +66 дБ / менее 0,05% +4 дБн при 20 Гц - 20 кГц на нагрузке 600 Ом, усиление = -6 дБ, вход-выход, Fs = 44,1 кГц, 48 кГц. *Измерено с фильтром -18 дБ/октава на частоте 80 кГц.

Динамический диапазон: 108 дБ

Частотная характеристика: 20 Гц - 20 кГц

Эквивалентный входной шум: -128 дБн, усиление = +66 дБ, Fs 96 кГц, 48 кГц *Измерено с фильтром с А-взвешиванием

Остаточный выходной шум: -86 дБн, Fs 96 кГц / -88 дБн, Fs 48 кГц, ST main выключен *Измерено с фильтром А-взвешивания

Перекрестные помехи: -100 дБ, соседние ВХОДНЫЕ/ВЫХОДНЫЕ каналы, входное усиление = -6 дБ *Измерено с фильтром -30 дБ/октава на частоте 22 кГц

Теплоотдача: 100–240 В, 50/60 Гц. 43,5 ккал/ч

Требования к электропитанию: 100–240 В, 50/60 Гц

Потребляемая мощность: 50 Вт

Габариты (Ш x В x Г): 480 x 88 x 364 мм

Вес: 5,7 кг
