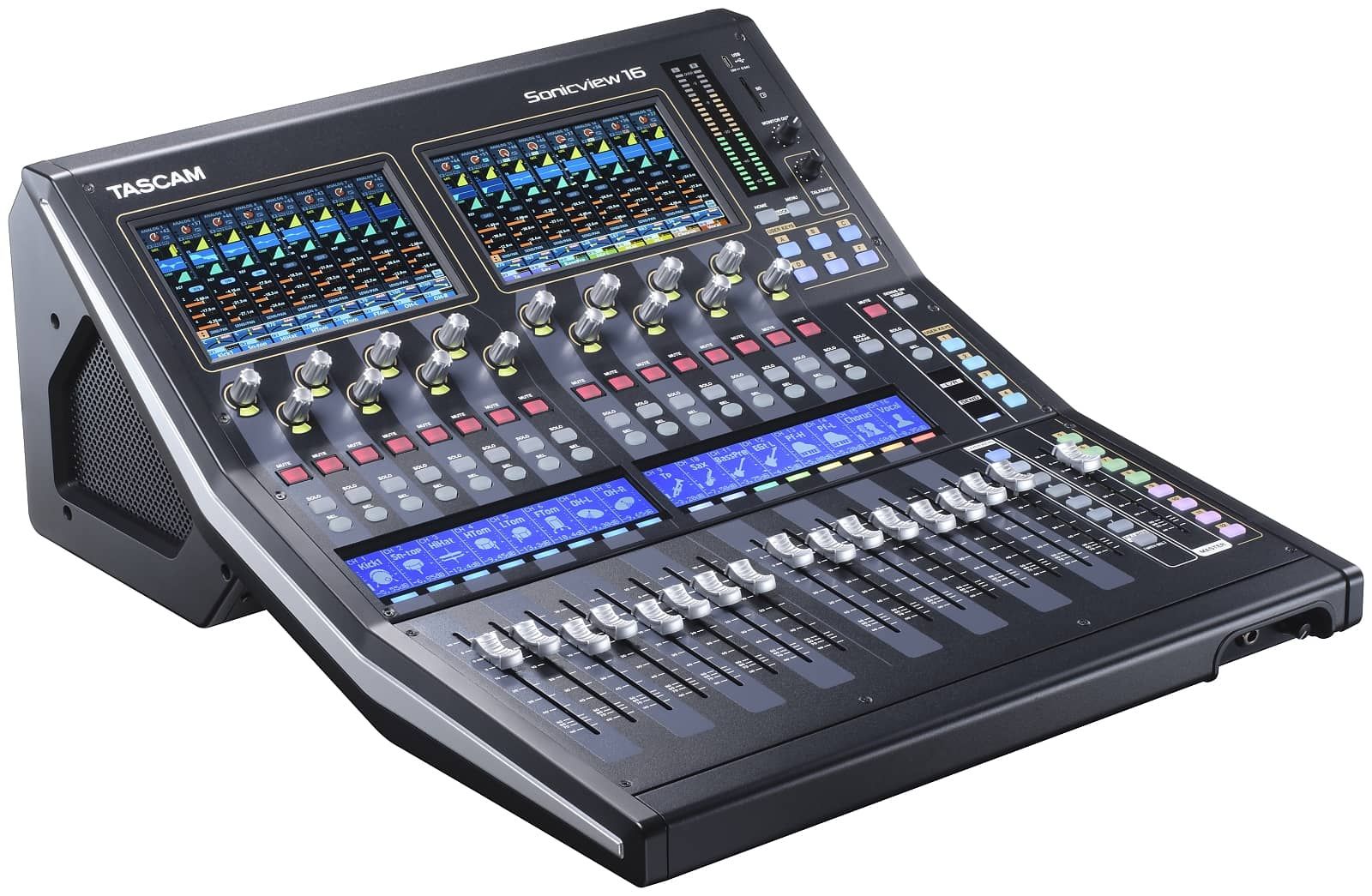

Цифровой микшерный пульт TASCAM Sonicview 16

Tascam Sonicview 16 Новый способ смешивания

На удивление интуитивно понятный и простой

Компания Tascam имеет богатую историю производства высококачественных записывающих устройств и цифровых микшеров. Кульминацией этой истории стали легендарный восьмидорожечный модульный многодорожечный магнитофон DA-88 и цифровой микшер DM-4800 — рабочая лошадка, которая когда-то установила новый стандарт. С помощью Sonicview компания Tascam создала совершенно новую линейку цифровых микшерных пультов, в которых используются новейшие технологии и которые позволяют легко просматривать и контролировать все нужные параметры в любое время с помощью полностью настраиваемых сенсорных экранов и пользовательских кнопок, моторизованных фейдеров и интуитивно понятного программного обеспечения.

Консоли звукозаписи Sonicview прекрасно интегрируются в остальную часть вашей системы благодаря встроенному сетевому интерфейсу Dante, 32-битному многоканальному аудиоинтерфейсу USB с частотой 96 кГц и множеству входов и выходов. Бескомпромиссное качество звука и 54-битный микшерный процессор FPGA с плавающей запятой в сочетании с широкими возможностями обработки сигнала, слотом расширения для дополнительных подключений и беспроводным пультом дистанционного управления делают микшеры Sonicview лучшим выбором для студий звукозаписи, удаленной записи, гастролей, инсталляций и вещания.

Выберите модель

Доступны две модели Sonicview, которые отличаются размером корпуса и количеством физических входов, микрофонных предусилителей, фейдеров и сенсорных экранов. Sonicview 16 имеет 16 физических входных каналов с моторизованными фейдерами и первоклассными микрофонными предусилителями Tascam HDIA класса 1, а Sonicview 24 — 24. Внутреннее устройство обеих моделей одинаково: 44 входных канала (40 монофонических и 2 стереофонических), 22 гибкие выходные шины, основная шина L/R и внутренний стереофонический аудиорекордер SD/USB.

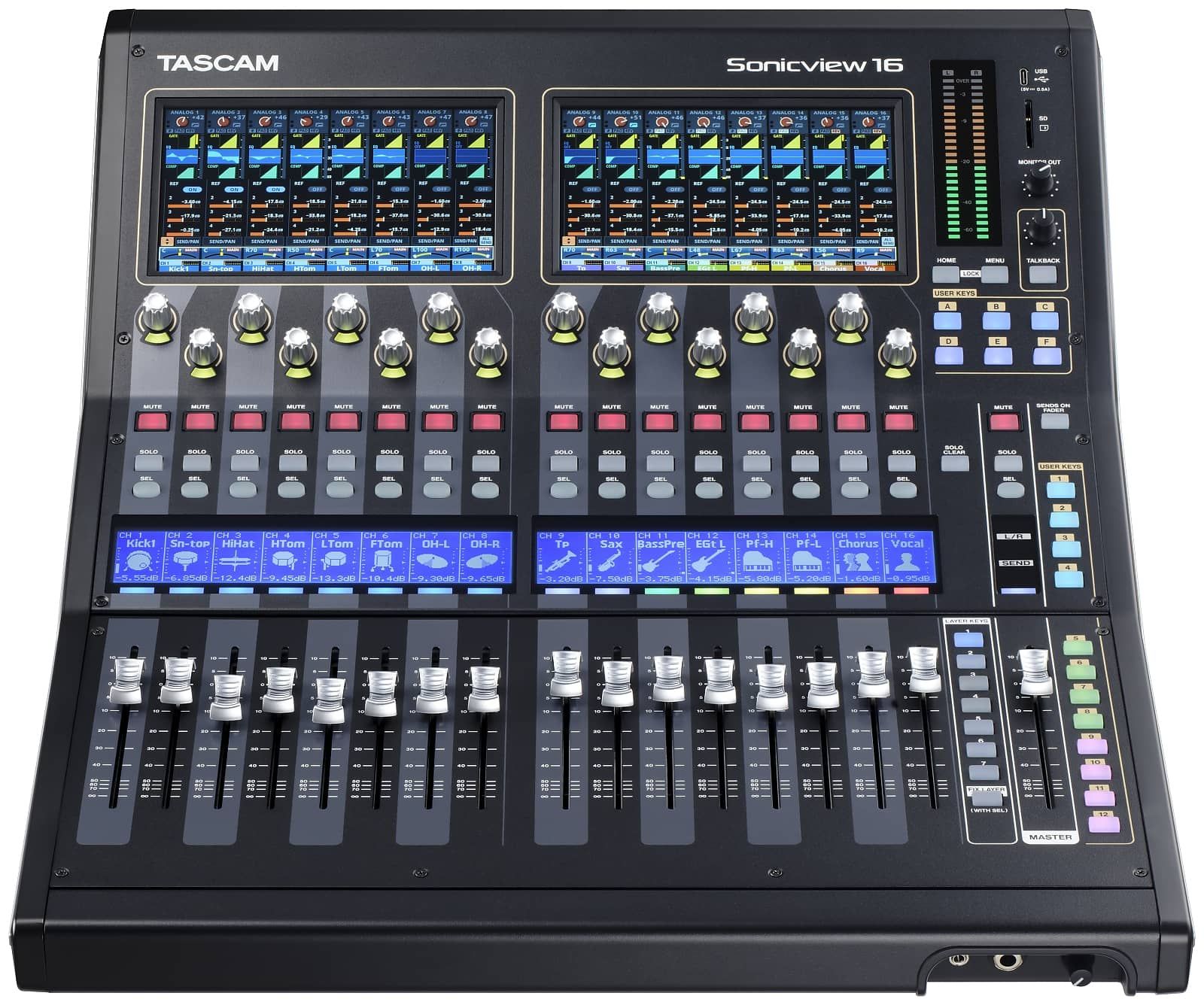

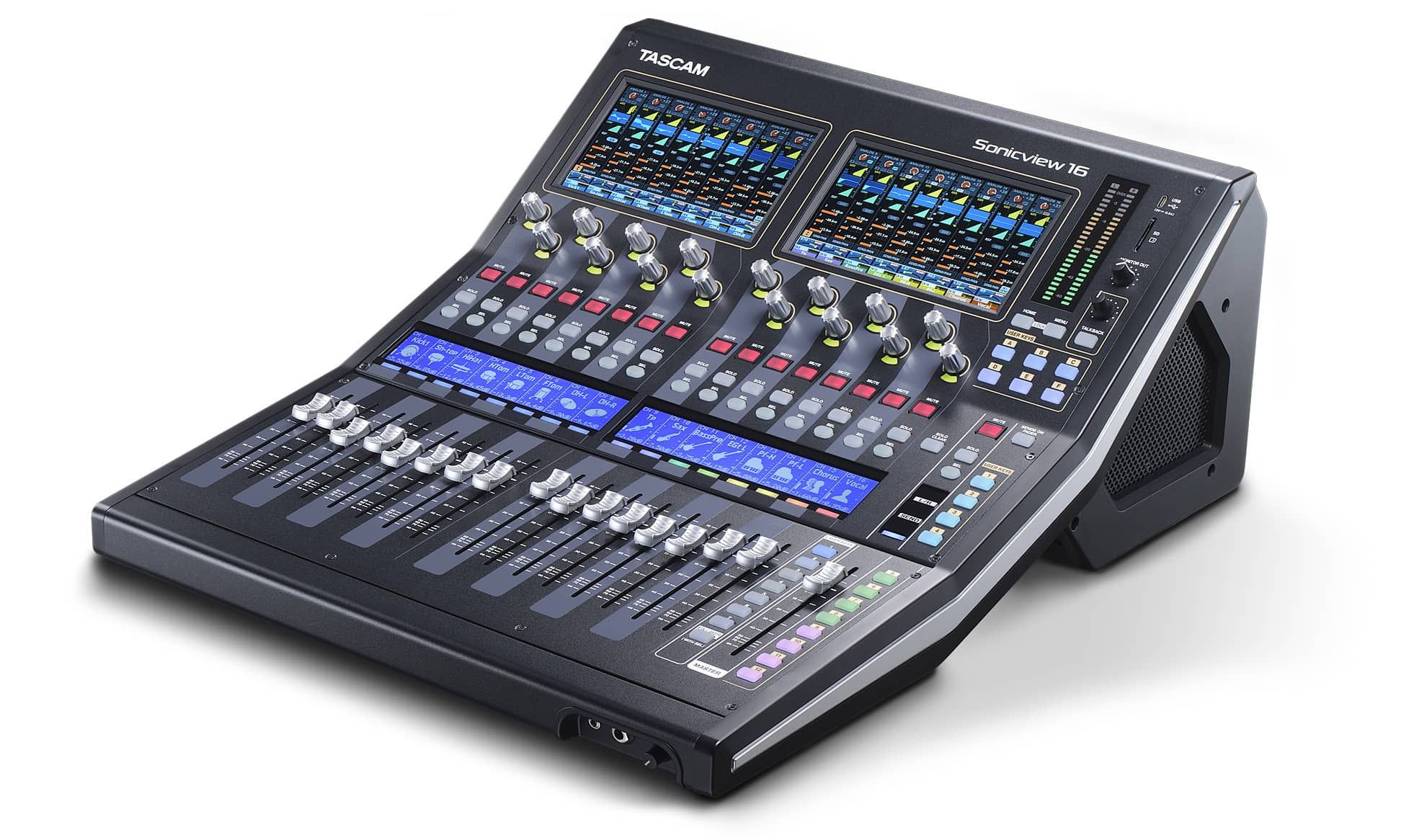

Tascam Sonicview 16

Tascam Sonicview 24

Интуитивно понятное управление под рукой

Tascam Sonicview 16 оснащен моторизованными фейдерами для каналов в двух блоках по восемь фейдеров, а также моторизованным фейдером для основной стереошины. Над каждым блоком фейдеров расположена цветная сенсорная панель, которая позволяет просматривать все каналы микшера или переходить к деталям, управляя каждым параметром одним касанием. Сохраняйте настройки фейдеров и мгновенно возвращайтесь к ним, чтобы продолжить с того места, на котором остановились. С первого взгляда проверяйте уровни в миксах или субмиксах и корректируйте их во время сведения с помощью физических фейдеров или сенсорного экрана. Ваши изменения будут мгновенно отображаться в обоих случаях.

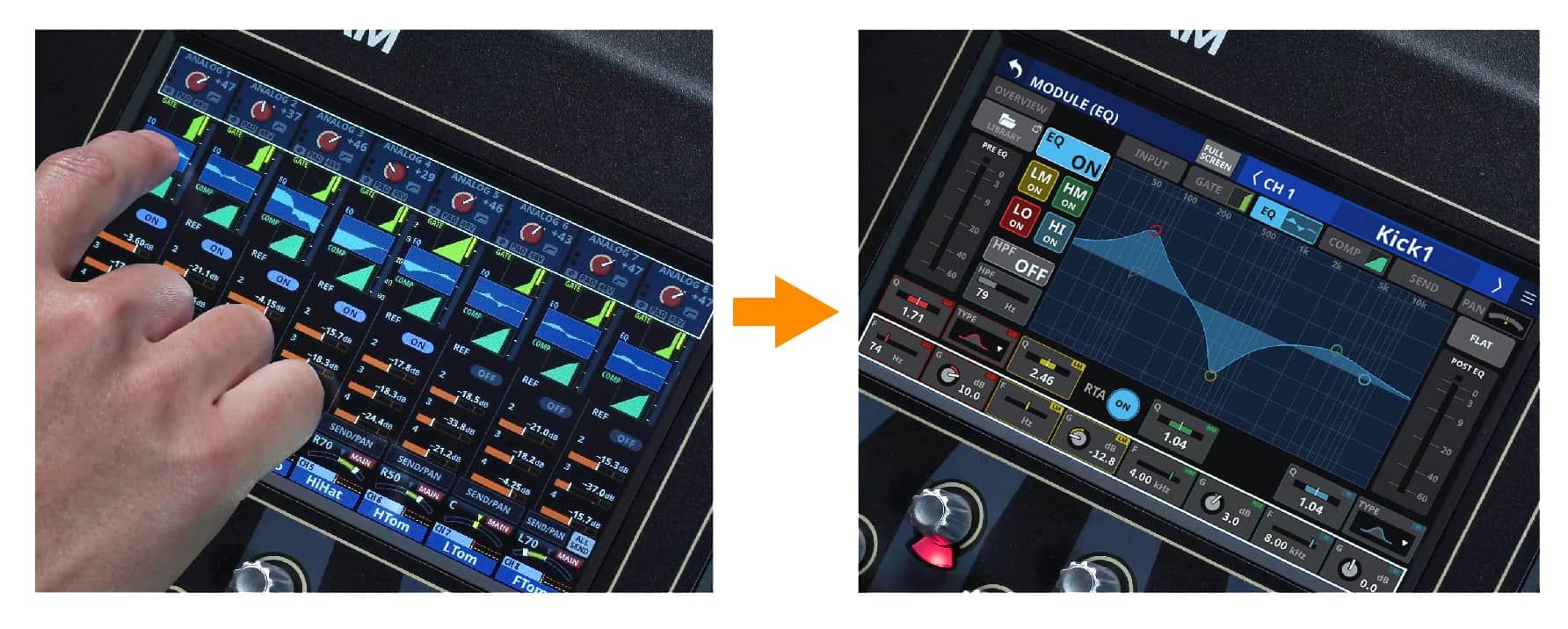

Tascam Sonicview — подробные настройки доступны одним касанием.

Подробные настройки доступны одним касанием.

Потрясающий ВИД

Мощная интуитивно понятная система Tascam Visual Interactive Ergonomic Workflow (VIEW) — это действительно новое поколение пользовательских интерфейсов для микширования при записи и в режиме реального времени. Она позволяет быстро и легко настраивать сенсорные экраны Sonicview. Благодаря пользовательскому интерфейсу VIEW есть три разных способа просмотра настроек. Каждый сенсорный экран можно настроить независимо от других, поэтому вы можете отслеживать и контролировать любую комбинацию настроек на любых экранах в любое время. Например, вы можете отслеживать уровни восьми вокальных каналов на экране 1, одновременно настраивая параметрический эквалайзер в субмиксе ударных или следя за уровнем выходной шины и кривой компрессии на экране 2.

Логотип Tascam VIEW

Вид полосы каналов

Просмотр полос каналов

Мониторинг и управление восемью соседними каналами с отображением их в виде виртуальных полос каналов, как на аналоговом микшере.

Сравнение стрип-канала с аналоговым микшером

Вид модуля

Просмотр модуля

Мониторинг и управление любыми двумя наборами параметров одновременно для одного канала.

Сравнение модуля с аналоговым микшером

Индивидуальный Вид

Индивидуальный просмотр

Отслеживание и управление пользовательским набором функций для любого канала или группы каналов.

Индивидуальный подход по сравнению с аналоговым микшером

Высокое качество звука

Благодаря 54-битному микшерному процессору на базе ПЛИС с плавающей запятой Tascam Sonicview обеспечивает наилучшее в своем классе качество звука благодаря непрерывной 32-битной дискретизации с частотой 96 кГц и 32-битным аналого-цифровым преобразователям. Обработка с плавающей запятой в микшерном процессоре позволяет гибко изменять уровни без ущерба для разрешения, обеспечивая при этом сверхнизкую задержку даже при аналого-аналоговом подключении. В результате вы получаете бескомпромиссную производительность, в том числе при использовании сетей Dante и систем линейного мониторинга, для безупречного отслеживания, микширования и воспроизведения.

Сведение звука с помощью 54-битной ПЛИС с плавающей запятой

Система на кристалле (SoC) обеспечивает высочайшее качество звука.

Входные каналы

Sonicview 16 предлагает множество универсальных входов для записи и микширования. 8 каналов с микрофонными/линейными входами XLR и 8 каналов с микрофонными входами XLR и балансными линейными входами 6,3 мм TRS обеспечивают максимальную гибкость. Кроме того, на двух каналах есть точки подключения TRS, две стереопары вспомогательных входов RCA и вход XLR для микрофона для обратной связи.

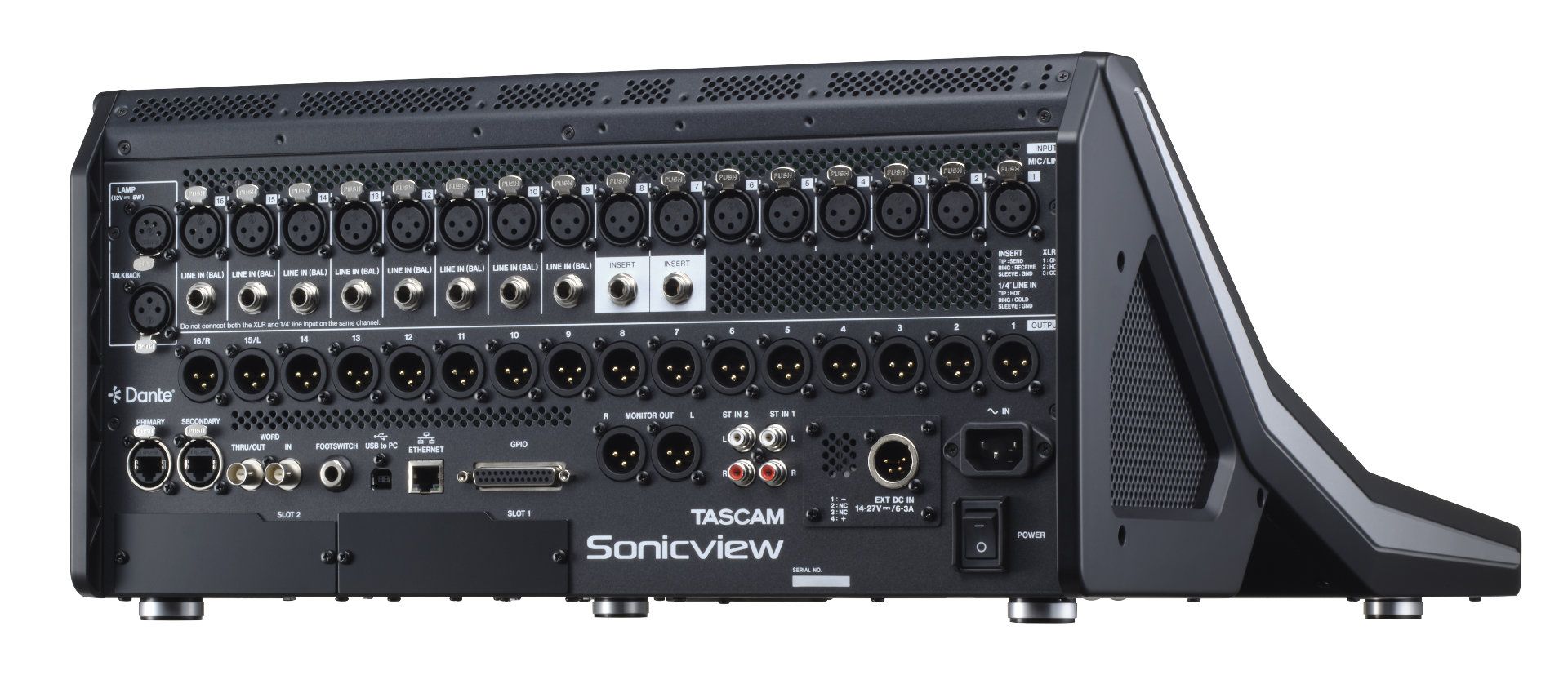

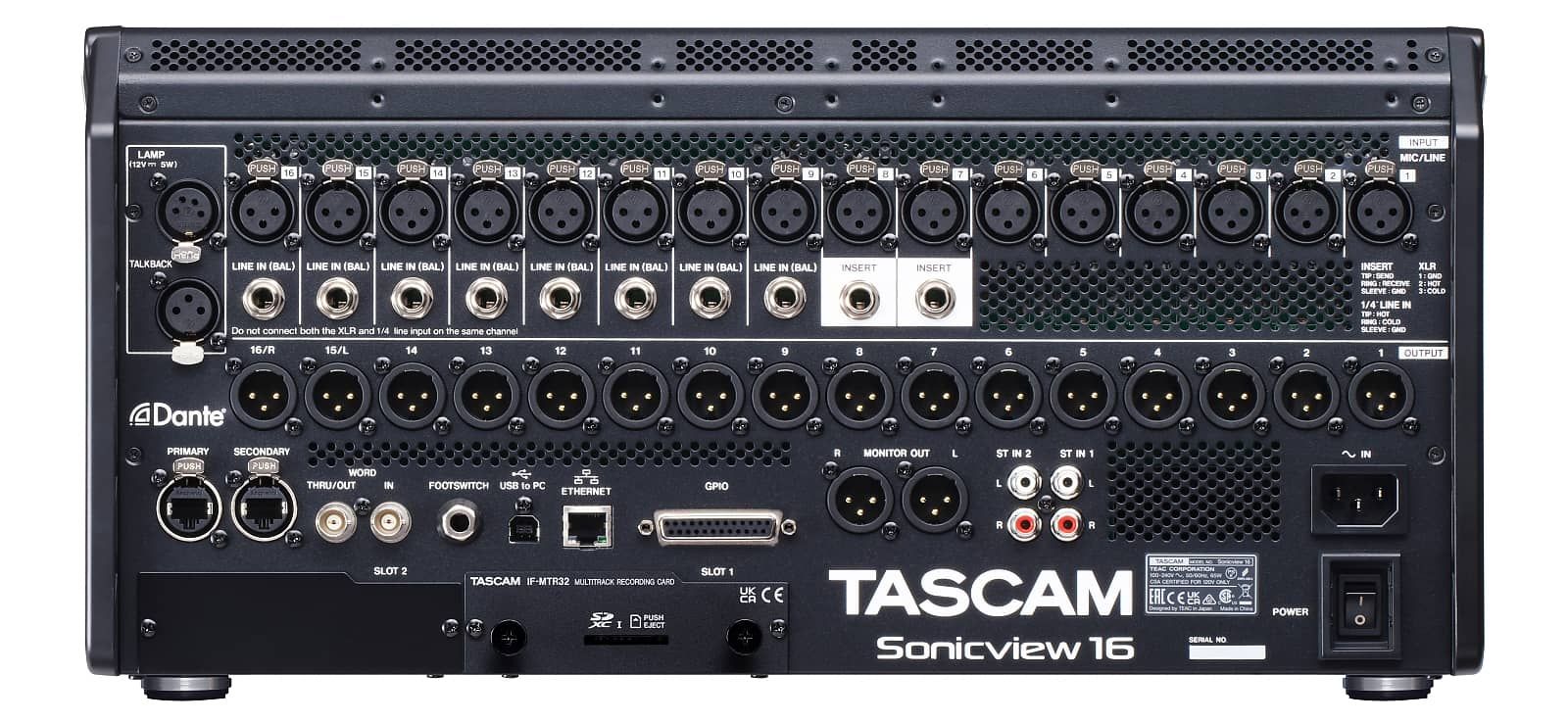

Tascam Sonicview — задняя панель

Входы и выходы на задней панели.

Управление и обработка каналов

Sonicview — это нечто большее, чем кажется на первый взгляд. Внутри этих микшерных пультов есть 40 монофонических каналов и два стереофонических, так что вы можете добавлять минусовки, чтобы небольшая вокальная группа звучала масштабно. Вы также можете подключить дополнительные физические аудиовходы через слоты расширения для больших ансамблей, управлять источниками из любой точки помещения через сеть Dante и микшировать десятки треков DAW. Восемь цифровых консолей позволяют легко управлять группами каналов. Программируемые клавиши выбора слоя определяют, какая пользовательская комбинация каналов и выходных шин управляется моторизованными фейдерами. Начните работу над миксом, сохраните настройки фейдеров и продолжите микширование позже — благодаря моторизованным фейдерам вы сможете продолжить с того места, на котором остановились.

Каждый входной канал может использовать любую из 11 функций обработки или все сразу. Функции можно настраивать независимо друг от друга.

Задержка (вход/предыскажение)

Фаза

Цифровая подстройка

Фильтр верхних частот

Гейт/экспандер/деэссер

4-полосный параметрический эквалайзер

Компрессор/даккер

Соло

Микширование 1–22, отправка/панорамирование (до/после)

Эффекты 1–4, отправка/панорамирование (до/после)

Фейдер/панорамирование/отключение левого/правого канала

Обзорный экран Первого канала

Обзорный экран Первого канала

Экран эквалайзера на 24-м канале

Экран эквалайзера на 24-м канале

Компрессорный экран канала 1

Компрессорный экран канала 1

Превосходное звучание благодаря микрофонным предусилителям HDIA класса 1

Каждый микрофонный вход подключен к предусилителю Tascam Class 1 HDIA (High Definition Instrumentation Architecture) — лучшему микрофонному предусилителю из всех, что мы когда-либо создавали. Благодаря инструментальному усилителю с чрезвычайно низким уровнем шума на первом каскаде эти микрофонные предусилители отличаются превосходным эквивалентным уровнем входного шума (EIN), соотношением сигнал/шум, коэффициентом нелинейных искажений и частотной характеристикой. Микрофонные предусилители сверхвысокой чёткости, используемые в Sonicview, улавливают и записывают малейшие нюансы: от канифоли на смычке скрипки до едва заметных динамических изменений в голосе или саксофоне. Микрофонные входы могут работать с сигналами уровня до +32 дБн, что обеспечивает достаточный запас для внезапного повышения уровня.

Сочетание предусилителей HDIA класса 1, 32-битных АЦП с частотой дискретизации 96 кГц и нашего 54-битного микшерного процессора на базе ПЛИС впечатляет, но компания Tascam не остановилась на достигнутом: мы провели обширную внутреннюю и внешнюю оценку, чтобы настроить консоли Sonicview для достижения оптимальной производительности. В результате мы получили лучшее в своем классе звучание, которое никогда не разочарует при микшировании и записи как вживую, так и в студии.

Микрофонный предусилитель Tascam Class 1 HDIA

Микрофонные предусилители Tascam Class 1 HDIA — это высокотехнологичные устройства.

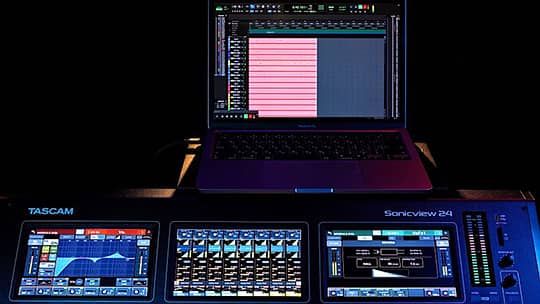

Встроенный аудиоинтерфейс USB и стереозапись

Встроенный аудиоинтерфейс USB с 32 входами и 32 выходами делает Sonicview первоклассным устройством для записи и трансляции в студиях, а также для записи мероприятий в прямом эфире. Записывайте выбранные вами каналы напрямую, через гибкие шины и основную шину L/R в вашу любимую DAW с частотой до 96 кГц и той же 32-битной точностью, которая используется во всей консоли.

Вы можете одновременно записывать основной микс непосредственно на встроенный стереофонический SD-рекордер. Это удобно, когда группа хочет прослушать свое выступление в отеле или в автобусе. Порт на верхней панели также позволяет записывать стереозвук на USB-накопитель.

Tascam Sonicview оснащен встроенным аудиоинтерфейсом с 32 входами и 32 выходами.

Встроенный аудиоинтерфейс позволяет вам подключать 32 входа и выхода к вашей любимой DAW и обратно.

Tascam Sonicview — встроенный стереофонический аудиорекордер

Легко записывайте стереомикс на SD-карту или USB-накопитель.

Встроенный 32-дорожечный аудиорекордер в качестве опции

Tascam Sonicview предлагает несколько способов записи. В дополнение к встроенному аудиоинтерфейсу и стереорекордеру в качестве опции можно установить многодорожечную записывающую карту (IF-MTR32), которая позволяет записывать 32 аудиодорожки непосредственно на карту SDXC. SD-рекордер поддерживает одновременное включение и выключение всех 32 дорожек, а также предварительную запись, автоматическую запись и маркеры. Лучше всего то, что он автоматически сохраняет и закрывает файл каждые 60 секунд во время записи, чтобы предотвратить потерю данных. Так что вы можете спокойно заниматься микшированием, пока диктофон делает свою работу.

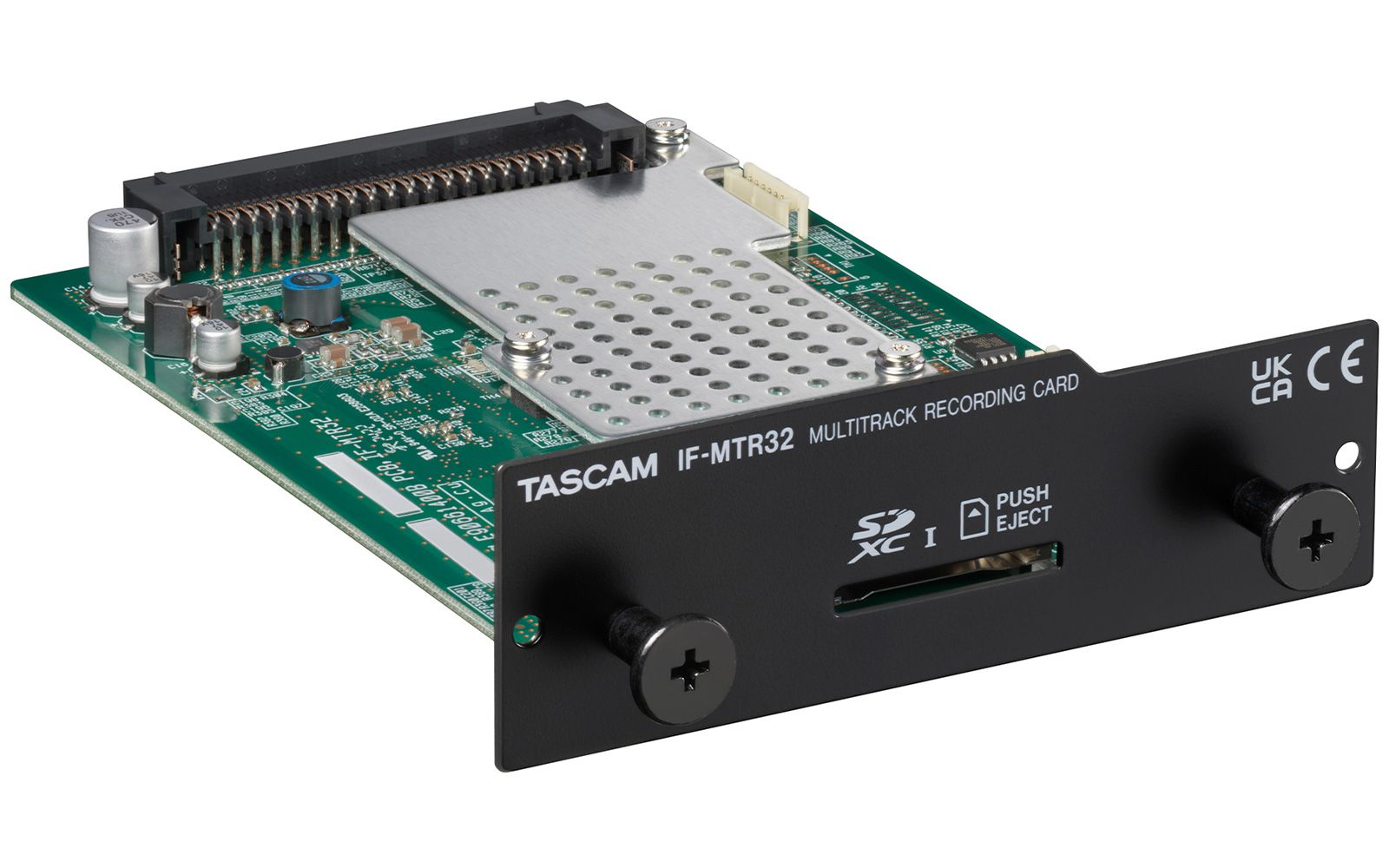

Tascam Sonicview — карта для многодорожечного аудиорекордера IF-MTR32

Многодорожечный аудиорекордер IF-MTR32 можно установить в один из слотов расширения.

Гибкие выходные шины, усовершенствованная обработка

Вы получаете множество выходных шин с мощной обработкой сигнала и гибкими возможностями маршрутизации. В дополнение к основной стереошине Sonicview предоставляет 22 гибкие выходные шины, каждая из которых может быть настроена как подгруппа, вспомогательная шина или матрица. Создавайте несколько субмиксов для стереонаушников, не испытывая недостатка в шинах, и отправляйте их на аналоговые выходы. Создавайте матричные миксы для нескольких зон громкоговорителей и отправляйте их по сети Dante для записи миксов, трансляции звука в театрах и концертных залах и т. д. Все выходные шины оснащены 31-полосным графическим эквалайзером, функциями анализатора в реальном времени, 4-полосным параметрическим эквалайзером, компрессором/дукером, задержкой, а также функциями Solo, Pan и Mute.

Каждый отдельный входной канал можно подключить к четырём дополнительным эффектам, включая высококачественную реверберацию.

Tascam Sonicview — графический эквалайзер

Графический эквалайзер для Mix 2

Tascam Sonicview — графический эквалайзер

Графический эквалайзер для Mix 2

Tascam Sonicview — возвращение FX

Эффекты, используемые для реверберации тарелок

Две шины мониторинга, улучшенная обратная связь и осциллятор (начиная с версии 1.5.0)

В Sonicview есть две шины мониторинга (начиная с версии 1.5.0), каждая из которых имеет шесть переключаемых предустановок источников мониторинга и основные функции, такие как отключение звука и затемнение (снижение уровня). Также есть возможность отключать звук на мониторе при обнаружении микрофонного входа.

Источники входного сигнала могут быть свободно назначены для секции Talkback, а выходные сигналы могут направляться напрямую на каждую шину или монитор либо на выходные маршрутизаторы. Всеми этими настройками, включая включение/выключение генератора, можно управлять с помощью назначаемых пользователем клавиш, чтобы быстро адаптироваться к текущей ситуации.

Начиная с версии прошивки 1.5, в Sonicview доступны две секции мониторинга, генератор и улучшенные функции обратной связи

В Sonicview (начиная с версии 1.5.0) доступны две секции мониторинга, осциллятор и улучшенные функции обратной связи

Поддержка Dante для превосходной работы сети

Сети Dante® для передачи звука по IP объединяют тысячи концертных систем, а также стационарные системы в студиях звукозаписи, на радиостанциях, в залах заседаний корпораций, мэриях и т. д. Консоли Tascam Sonicview могут служить аудиоцентрами для этих систем благодаря встроенному интерфейсу Dante с 64 входами и 64 выходами, который поддерживает режим AES67, режим SMPTE 2110 и Dante Domain Manager. Два порта Dante обеспечивают резервное копирование потоков. Благодаря сочетанию Dante и встроенных в Sonicview возможностей записи вы можете микшировать и записывать концерты, панельные дискуссии, лекции, богослужения и многое другое из любой точки сети, в том числе из удалённой студии звукозаписи или трансляции.

Первичный и вторичный порты Dante

Два порта Dante обеспечивают резервное соединение по аудиосетям Dante.

Dante DDM READY, Dante с AES67, SMPTE ST 2110

Sonicview поддерживает все основные стандарты Dante.

Удобное аудиорешение для вещательных компаний

Установив дополнительную плату расширения IF-ST2110 в Sonicview, вы сможете легко интегрировать микшеры в профессиональные аудиовизуальные системы, использующие протокол SMPTE ST 2110, например в сфере телевещания. Карта поддерживает передачу до 64 аудиоканалов в обоих направлениях, полностью совместима с сетевым стандартом SMPTE ST 2110, включая резервирование в соответствии с SMPTE ST 2022-07, и поддерживает SMPTE ST 2110-30/31, AES67, NMOS и SAP.

Плата расширения для AV-сетей, совместимых с IF-ST2110

Дополнительная плата расширения IF-ST2110 может передавать до 64 аудиоканалов по протоколу SMPTE ST 2110.

Физические выходы и возможности расширения

Как и следовало ожидать, Sonicview предлагает множество физических выходов: 16 линейных выходов XLR и два мониторных выхода XLR. Если этого недостаточно, вы можете добавить дополнительные аналоговые входы и выходы MADI или AES/EBU с помощью дополнительной платы расширения. Чтобы еще больше расширить систему, добавьте один или несколько дополнительных сетевых сценических блоков Dante с 16 входами и 16 выходами (SB-16D). Усилением сигнала для всех 16 входов можно управлять дистанционно с помощью Sonicview, а SB-16D можно использовать как напольный или стоечный блок. Сочетание сети Dante и многоступенчатых блоков делает Sonicview отличным решением для записи и микширования в многокомнатных студиях и при записи больших ансамблей.

Tascam IF-MA64/EX: 64-канальная плата расширения MADI

Студийный бокс Tascam SB-16D (в собранном виде)

Tascam SB-16D: сетевой сценический микшерный пульт Dante (в напольном исполнении)

Tascam SB-16D с установленными кронштейнами для монтажа в стойку.

Tascam SB-16D: сетевой сценический микшер Dante (подготовлен для монтажа в стойку)

Дистанционное управление и Автономное Редактирование

Будь то студия звукозаписи, сцена, закулисье, аппаратная или задняя часть концертного зала, вы всегда можете полностью контролировать свой микшер Tascam Sonicview. Просто подключите Wi-Fi-роутер к порту Ethernet и используйте наше бесплатное программное обеспечение для управления Windows, macOS и iPadOS, чтобы управлять Sonicview практически из любой точки помещения. Заранее настройте параметры в автономном режиме, чтобы быть готовым к началу сеанса или выступления, а затем вносите изменения с консоли или из программного обеспечения.

Tascam IO Control — программное обеспечение для дистанционного управления

Tascam IO Control позволяет выполнять настройки удаленно.

Быстрое использование функциональных клавиш

Sonicview предлагает интуитивно понятное управление, как у аналоговых устройств, и при этом обладает множеством удобных цифровых функций, которые можно настроить по своему усмотрению. Восемнадцать пользовательских функциональных клавиш можно настроить для записи с помощью внутреннего рекордера, воспроизведения и других функций. Несколько клавиш уже назначены для таких функций, как Sends On Fader и Snapshot Recall, но вы можете переназначить их по своему усмотрению. Дополнительный ножной переключатель позволяет устанавливать время задержки с помощью касания.

Tascam Sonicview — 18 свободно назначаемых клавиш.

18 свободно назначаемых клавиш обеспечивают доступ к часто используемым функциям.

Понятная навигация без ошибок

Когда вы записываете и сводите шоу, трансляцию или важную сессию звукозаписи, вы не можете позволить себе нажать не ту кнопку или взять не тот элемент управления. Панель управления Sonicview позволяет с первого взгляда понять, чем вы управляете, даже в тёмном концертном зале. На каждой полосе каналов есть ЖК-дисплей с названием канала и полноцветной светодиодной подсветкой. На пользовательских клавишах также есть полноцветные светодиоды, поэтому вы можете сгруппировать источники входного сигнала и функции по цветам и легко их просматривать. Клавиши Solo и Channel Select имеют характерную форму, а клавиша Mute защищена колпачком. Благодаря этим функциям и настраиваемым сенсорным панелям вы всегда будете знать, где находитесь и чем управляете.

Tascam Sonicview — цветовые схемы для лучшей ориентации

ЖК-дисплей на каждый канал и цветовые схемы обеспечивают лучшую ориентацию на консоли.

Внешнее управление и синхронизация

Помимо аудиовходов и выходов, портов Dante и USB, Sonicview оснащен интерфейсом GPIO (на разъеме DB25) с восемью входами и восемью выходами для внешнего управления, что делает его подходящим для использования в мероприятиях и релейных системах. Входы и выходы BNC для синхронизации по Word Clock обеспечивают цифровую синхронизацию звука, а порт Ethernet позволяет подключаться к маршрутизатору Wi-Fi для беспроводного управления. Sonicview также оснащен двумя слотами расширения Tascam, в которые можно установить различные платы расширения.

Tascam Sonicview — Wordclock, Ethernet, GPIO, слоты расширения на задней панели.

Wordclock, Ethernet, GPIO, слоты расширения на задней панели.

Музыка никогда Не прекращается

Ваш бизнес зависит от надёжного оборудования, которое будет работать с минимальными перебоями. Именно поэтому мы разработали консоли Sonicview. Механизм записи и микширования Sonicview и операционная система реального времени полностью отделены от физической микшерной панели, что значительно повышает стабильность работы. В том маловероятном случае, если микшерная панель выйдет из строя, звук не прервётся, а работу можно будет восстановить, перезапустив операционную систему панели управления. А шоу тем временем будет продолжаться.

Tascam Sonicview – Многокомпонентная архитектура Sonicview повышает стабильность работы.

Многокомпонентная системная архитектура Sonicview повышает стабильность.

Экран автоматического микширования Sonicview

Автомикшер (доступен начиная с версии 2.0)

В Sonicview есть функция автомикширования с распределением усиления, которая автоматически регулирует усиление в режиме реального времени, обеспечивая оптимальные условия во время панельных дискуссий, мероприятий и ток-шоу, в которых участвуют несколько человек.

Четыре группы позволяют независимо друг от друга создавать до четырёх различных миксов. Функция «Приоритет» позволяет выступать только председателю или модератору, а функция «Вес» позволяет повышать или понижать уровень определённого канала для каждой группы.

Функцией приоритета также можно управлять извне через GPIO IN.

Аудио Следует за Видеоэкраном

Функция «Аудио по видео» для синхронизации видео и аудио (доступна начиная с версии 1.6.1)

Соответствующим уровнем аудио можно управлять в сочетании с подсчётом видеоматериала в видеомикшере. События подсчёта можно вводить через GPIO, используя 8 входов на Sonicview и до 40 входов при подключении SB-16D.

На канале, выбранном в качестве объекта управления, можно настроить различные параметры. Это позволяет легко синхронизировать звук и видео в студийных системах вещания, а также в системах внешнего вещания, например спортивных.

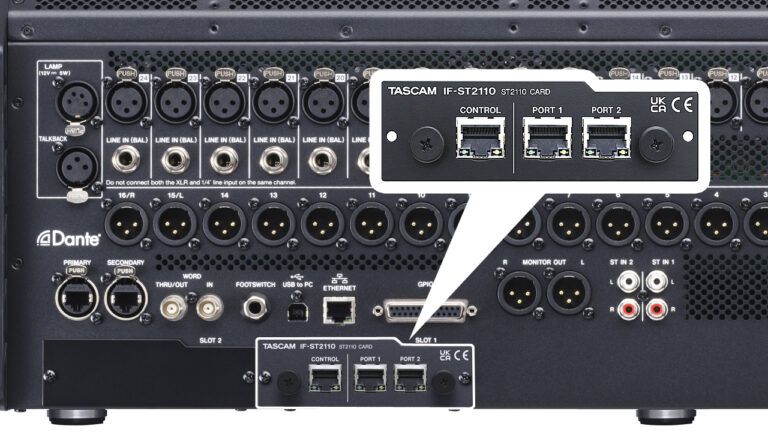

Плата расширения IF-ST2110

Опция SMPTE ST 2110 (поддерживается начиная с версии 2.0)

При установке платы расширения IF-ST2110 (продается отдельно) Sonicview обеспечивает полную поддержку стандарта AV-сетей SMPTE ST 2110, что позволяет использовать его в профессиональных аудиосистемах.

Основные функции платы расширения IF-ST2110

Соответствует стандартам ST 2110-30/31 и AES67

64 входа / 64 выхода (48 кГц), 32 входа / 32 выхода (96 кГц)

Резервирование (ST 2022-7)

Независимые порты для медиапотоков и управления

Поддерживает NMOS IS-04 и IS-05

Веб-приложение для управления системой

Схема Sonicview в аудиовизуальной среде

Управление с помощью Ember+ (поддерживается начиная с версии 2.0)

Sonicview совместим с Ember+, универсальным протоколом для рынка вещательного оборудования, который позволяет управлять микшерным пультом и контролировать его работу.

Ember+ предоставляется группой Lawo по лицензии BSL-1.0. Для подключения к Ember+ используйте порт Ethernet на главном устройстве Sonicview.

Мониторинг сети с помощью SNMP

Мониторинг сети через SNMP (поддерживается начиная с версии 2.0)

Начиная с версии прошивки 2.0, Sonicview поддерживает SNMPv1 и SNMPv2c, что позволяет осуществлять мониторинг консоли по сети.

Для подключения через SNMP используйте порт Ethernet на главном устройстве Sonicview.

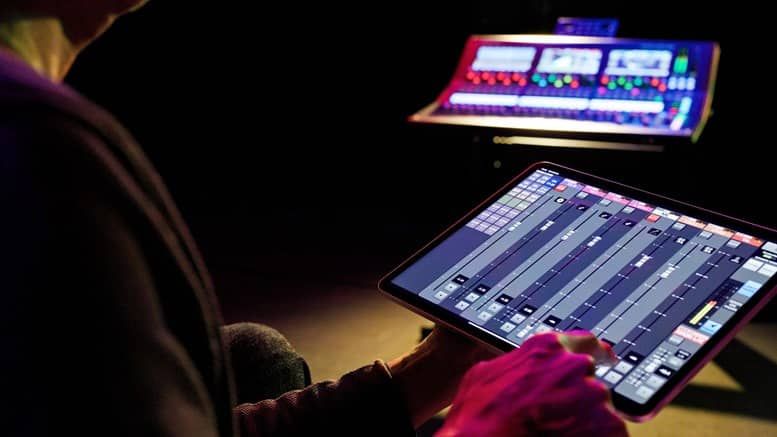

Приложение Mixing Station позволяет управлять функциями Sonicview с планшета

Управление персональным монитором с помощью приложения Mixing Station (поддерживается начиная с версии 2.2)

Возьмите бразды правления в свои руки на сцене и управляйте своим персональным миксом с помощью Sonicview и приложения Mixing Station. Исполнители могут запускать до 12 проверенных экземпляров приложения, каждый из которых имеет полный набор функций и позволяет измерять параметры в режиме реального времени. Нужно больше? Дополнительные устройства по-прежнему можно подключать для управления, но измерение параметров ограничено первыми 12 устройствами. Настраивайте эквалайзер, уровни, дополнительные посылы и многое другое — и всё это у вас на ладони.

Функции:

АЦ/ЦА преобразование: 32 бит / 96 кГц

Микрофонный предусилитель Tascam HDIA (инструментальная архитектура высокой четкости)

Микшерный движок FPGA с 54-битной обработкой с плавающей запятой и частотой дискретизации 96 кГц

44 входных канала (40 моно, 2 стерео)

22 гибкие выходные шины + стереосуммирование с 31-полосным графическим эквалайзером

Интерфейс визуального интерактивного эргономичного рабочего процесса (VIEW) обеспечивает интуитивно понятное управление с тремя режимами просмотра

Несколько одновременных просмотров на двух 7-дюймовых цветных сенсорных экранах

Задержка: 2 ? Fs (20,8 мкс) в микшерном движке, 0,51 мс аналого-аналоговый

Интегрированный интерфейс Dante с 64 входами и выходами (поддерживает резервирование, AES67, DDM и SMPTE 2110)

USB-аудиоинтерфейс с 32 входами и выходами

Внутренняя двухдорожечная запись/воспроизведение на SD-карту или USB-накопитель

Четыре процессора мультиэффектов

16 + 1 100 мм моторизованные фейдеры

16 энкодеров с цветными светодиодами

16 ЖК-дисплеев с цветными светодиодами для отображения названий каналов, а также уровня входного сигнала и динамического снижения уровня

18 индивидуально назначаемых кнопок

Семь определяемых пользователем уровней фейдера и восемь групп DCA

Гигабитное Ethernet-соединение (1000 BaseT)

Удаленное управление и автономное редактирование с помощью программного обеспечения Tascam Sonicview для Windows, macOS и iOS

Два слота расширения Tascam (карты расширения доступны для 32-дорожечных рекордеров SDXC, а также для сигналов MADI, AES/EBU и аналоговых сигналов - не входят в комплект)

Выключатель питания с защитой

Размеры (Ш x В x Г): 472 x 228,1 x 554,4 мм

Вес: 13 кг
