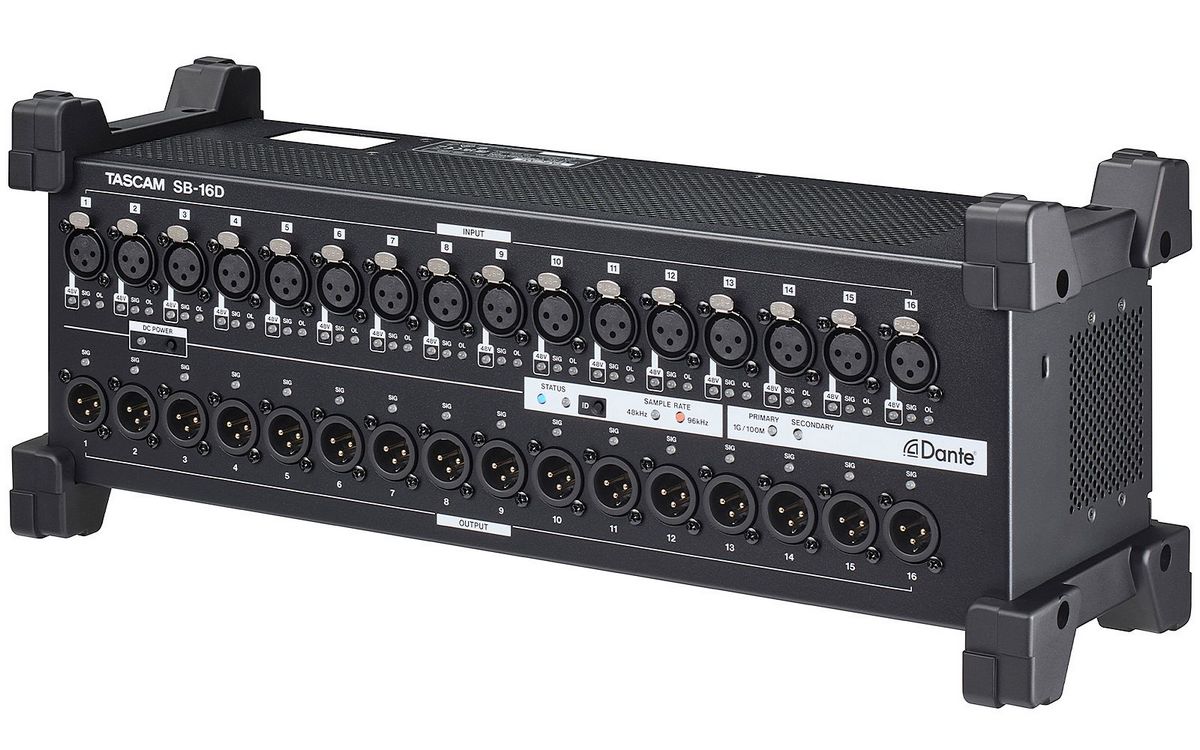

Сценический блок TASCAM SB-16D

TASCAM SB-16D — это активный сценический блок с поддержкой Dante, 16 аналоговыми входами и 16 аналоговыми выходами. SB-16D — это аналоговый интерфейс, оснащённый 32-битными АЦП и микрофонными предусилителями HDIA класса 1, что обеспечивает высочайшее качество записи звука в самом начале пути сигнала. Вы можете одновременно использовать несколько устройств в сети Dante, разместив их на полу или в стойке.

Обладая той же производительностью и качеством оборудования, что и консоли для записи живого звука Tascam Sonicview , SB-16D предлагает все преимущества сети Dante в сочетании с бесшовной интеграцией с микшерами Sonicview и другими продуктами с поддержкой Dante от Tascam и других производителей.

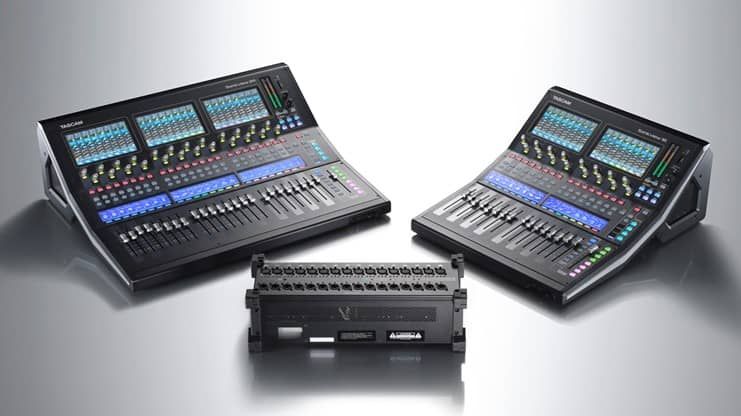

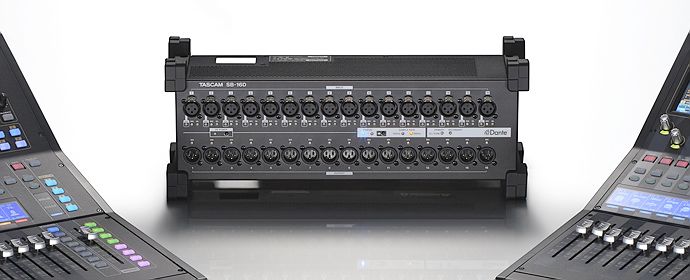

Простая интеграция с микшерами Sonicview

При подключении стейдж-бокса SB-16D к микшеру Tascam Sonicview усиление микрофона можно регулировать дистанционно с микшерного пульта, а все входы и выходы отображаются на сенсорных экранах для удобства использования. Кроме того, SB-16D оснащён интерфейсом GPIO с восемью входами и выходами. При подключении к микшеру Sonicview их число расширяется до 16 входов и выходов GPIO, что упрощает параллельное управление.

Простая интеграция с микшерами Sonicview

При подключении стейдж-бокса SB-16D к микшеру Tascam Sonicview усиление микрофона можно регулировать дистанционно с микшерного пульта, а все входы и выходы отображаются на сенсорных экранах для удобства использования. Кроме того, SB-16D оснащён интерфейсом GPIO с восемью входами и выходами. При подключении к микшеру Sonicview их число расширяется до 16 входов и выходов GPIO, что упрощает параллельное управление.

Полный пакет с необходимыми вам функциями

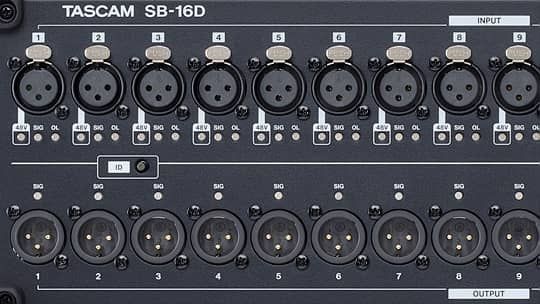

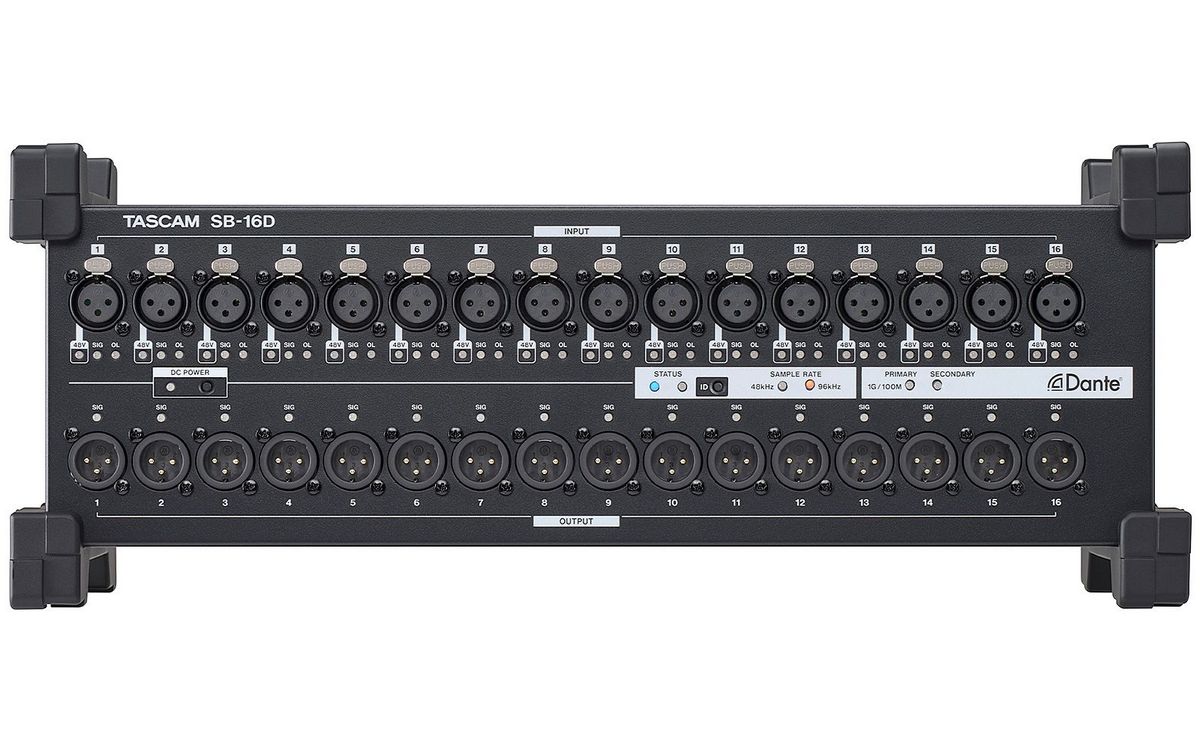

Легко подключайте большие ансамбли и обширные системы Dante с помощью 16 микрофонных/линейных входов XLR и 16 линейных выходов XLR. Нужно больше входов/выходов? Просто подключите несколько SB-16D к сети. Микрофонные/линейные входы работают очень тихо, обеспечивая уровень входного сигнала –128 дБн и максимальный входной уровень +32 дБн. Каждый входной канал оснащен переключаемым 48-вольтовым фантомным питанием с индикатором, а также светодиодами сигнала и перегрузки для контроля входного уровня. Индикаторы уровня на линейных выходах показывают наличие сигналов.

Превосходная сеть, надёжная работа

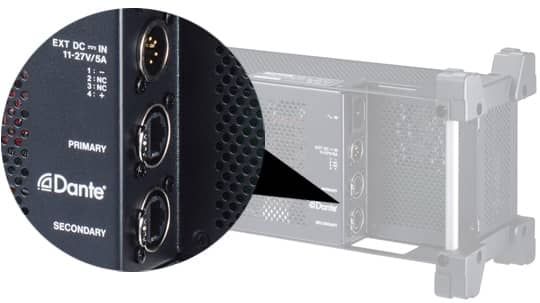

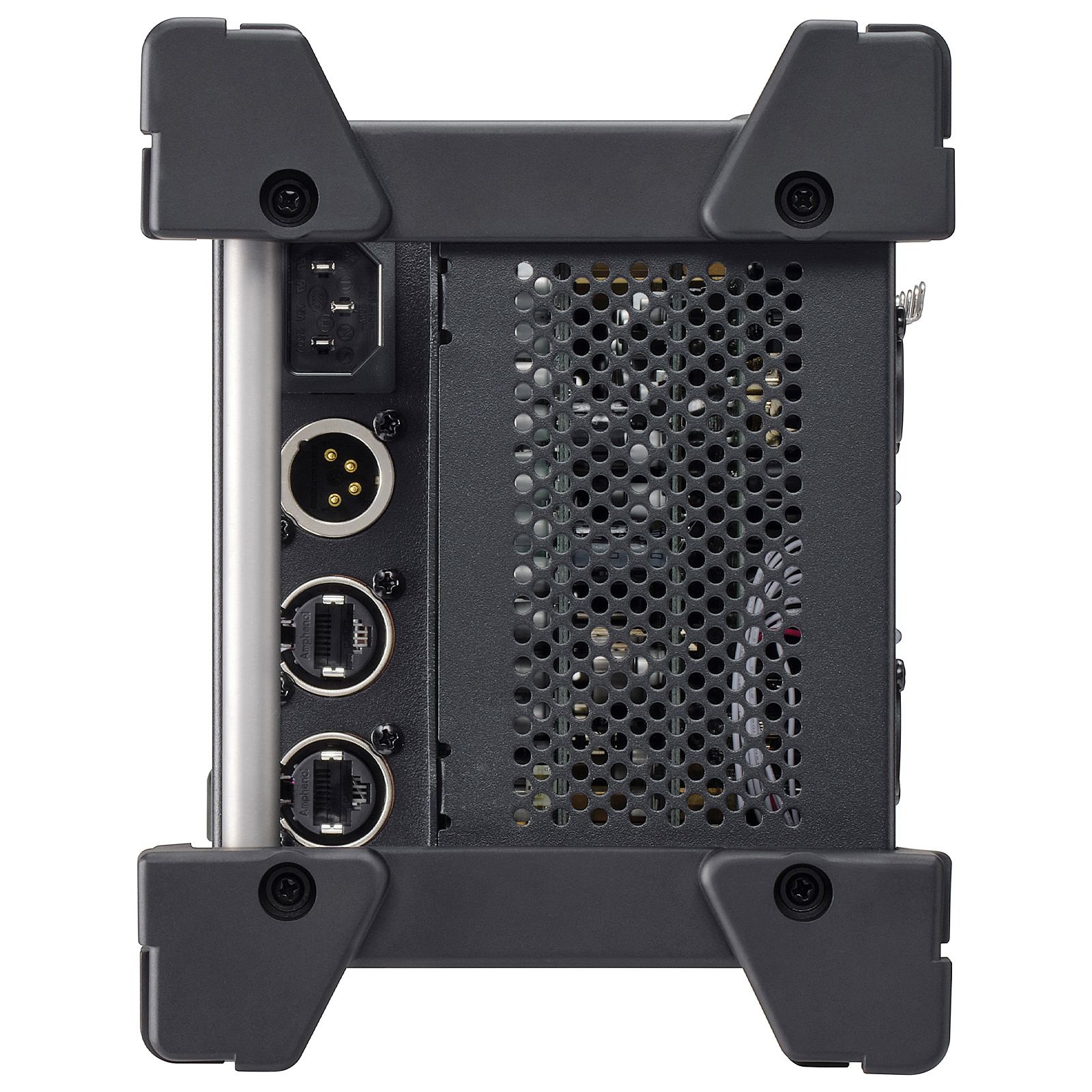

Помимо совместимости с AES67 и SMPTE 2110, SB-16D поддерживает Dante Domain Manager. Два порта Dante, оснащённые сетевыми разъёмами, совместимыми с etherCON, обеспечивают резервное копирование потоков с надёжным соединением. Для повышения надёжности системы предусмотрен вход постоянного тока для резервного источника питания (не входит в комплект).

Микрофонные предусилители HDIA класса 1 и 32-битные АЦП для наилучшего в своём классе звука

Как и в микшерах Sonicview, каждый микрофонный вход SB-16D подключен к предусилителю Tascam Class 1 HDIA (High Definition Instrumentation Architecture) — лучшему микрофонному предусилителю из всех, что мы когда-либо создавали. Благодаря инструментальному усилителю с чрезвычайно низким уровнем шума на первом каскаде эти микрофонные предусилители демонстрируют превосходный эквивалентный входной шум (EIN), соотношение сигнал/шум, коэффициент нелинейных искажений и частотную характеристику. Микрофонные входы могут работать с сигналами уровня до +32 дБн, что обеспечивает достаточный запас для внезапного повышения уровня.

Сочетание предусилителей HDIA класса 1, 32-битных АЦП и частоты дискретизации 96 кГц обеспечивает лучшее в своём классе звучание, которое вас никогда не разочарует.

Микрофонные предусилители HDIA класса 1 и 32-битные АЦП для наилучшего в своём классе звука

Как и в микшерах Sonicview, каждый микрофонный вход SB-16D подключен к предусилителю Tascam Class 1 HDIA (High Definition Instrumentation Architecture) — лучшему микрофонному предусилителю из всех, что мы когда-либо создавали. Благодаря инструментальному усилителю с чрезвычайно низким уровнем шума на первом каскаде эти микрофонные предусилители демонстрируют превосходный эквивалентный входной шум (EIN), соотношение сигнал/шум, коэффициент нелинейных искажений и частотную характеристику. Микрофонные входы могут работать с сигналами уровня до +32 дБн, что обеспечивает достаточный запас для внезапного повышения уровня.

Сочетание предусилителей HDIA класса 1, 32-битных АЦП и частоты дискретизации 96 кГц обеспечивает лучшее в своём классе звучание, которое вас никогда не разочарует.

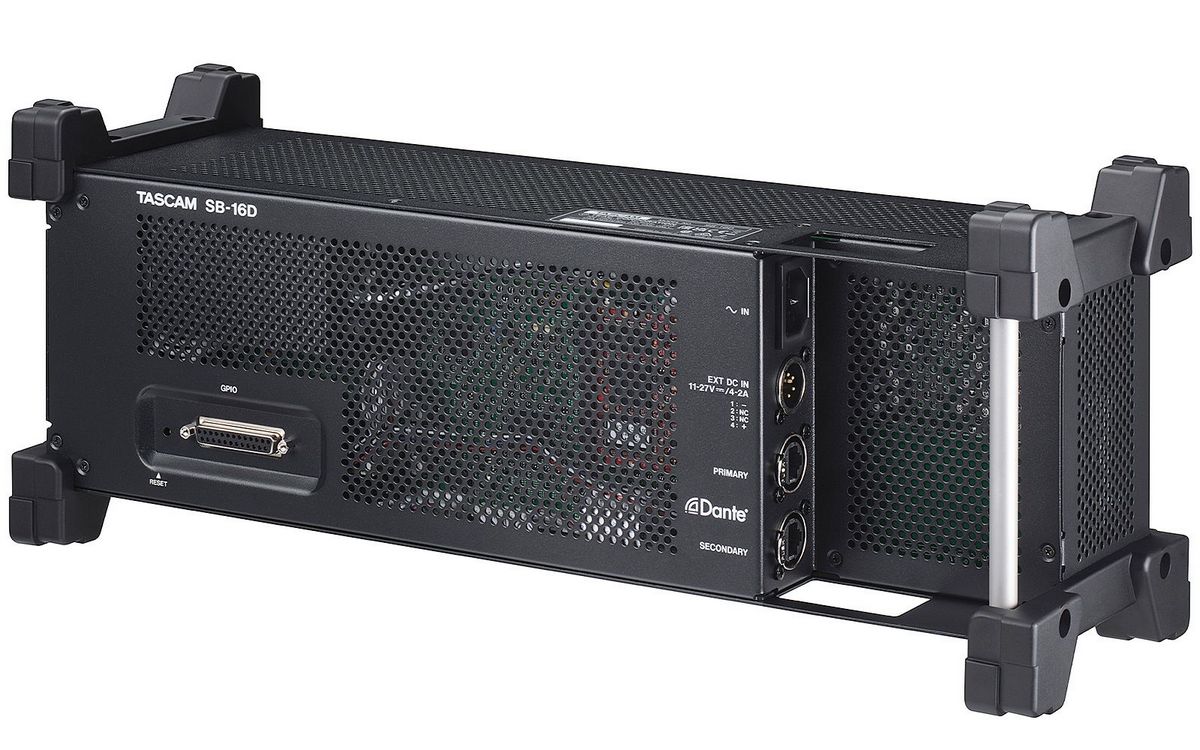

Гибкое размещение на полу или в 19-дюймовой стойке

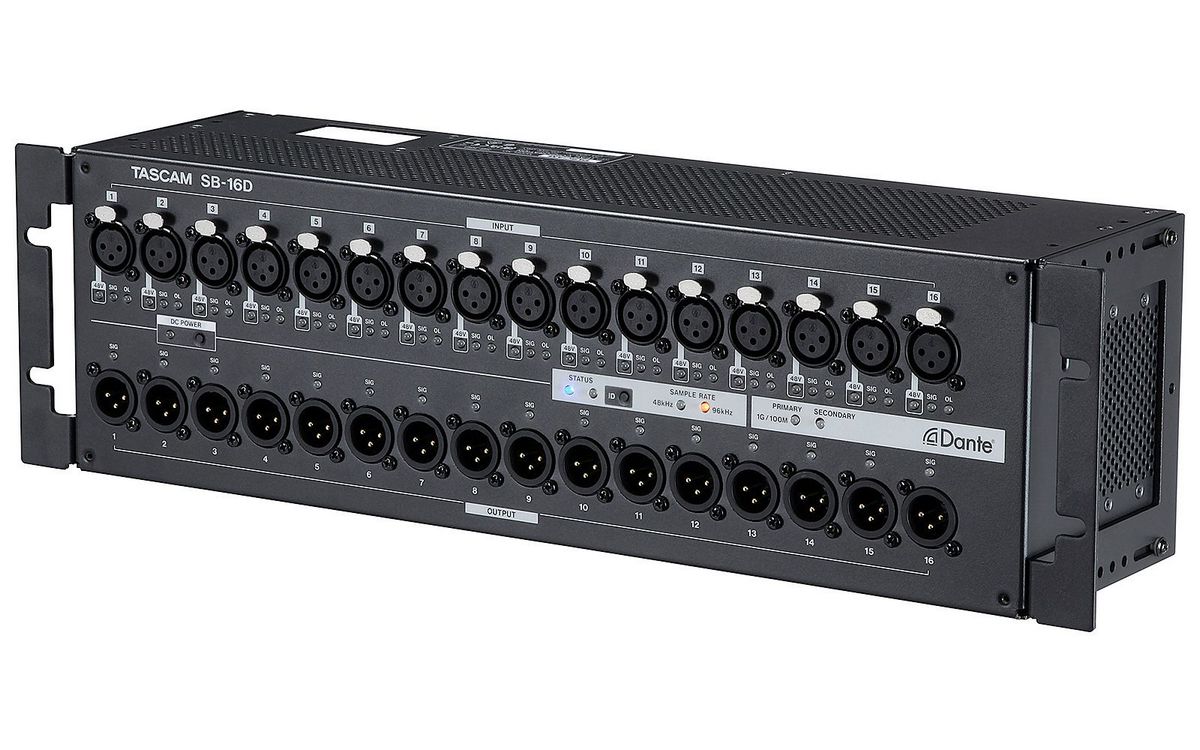

Независимо от того, нужен ли вам сетевой напольный блок для использования на сцене или входы и выходы для установки в стойку для студий звукозаписи и вещания, а также для коммерческого использования, SB-16D обеспечит необходимую гибкость. Его можно установить в стойку EIA (3U) с помощью прилагаемых кронштейнов, которые позволяют выбрать один из двух углов наклона. Установите панель с разъемами на передней панели стойки и воспользуйтесь кабельным отверстием SB-16D, чтобы удобно и безопасно проложить подключенные кабели сзади.

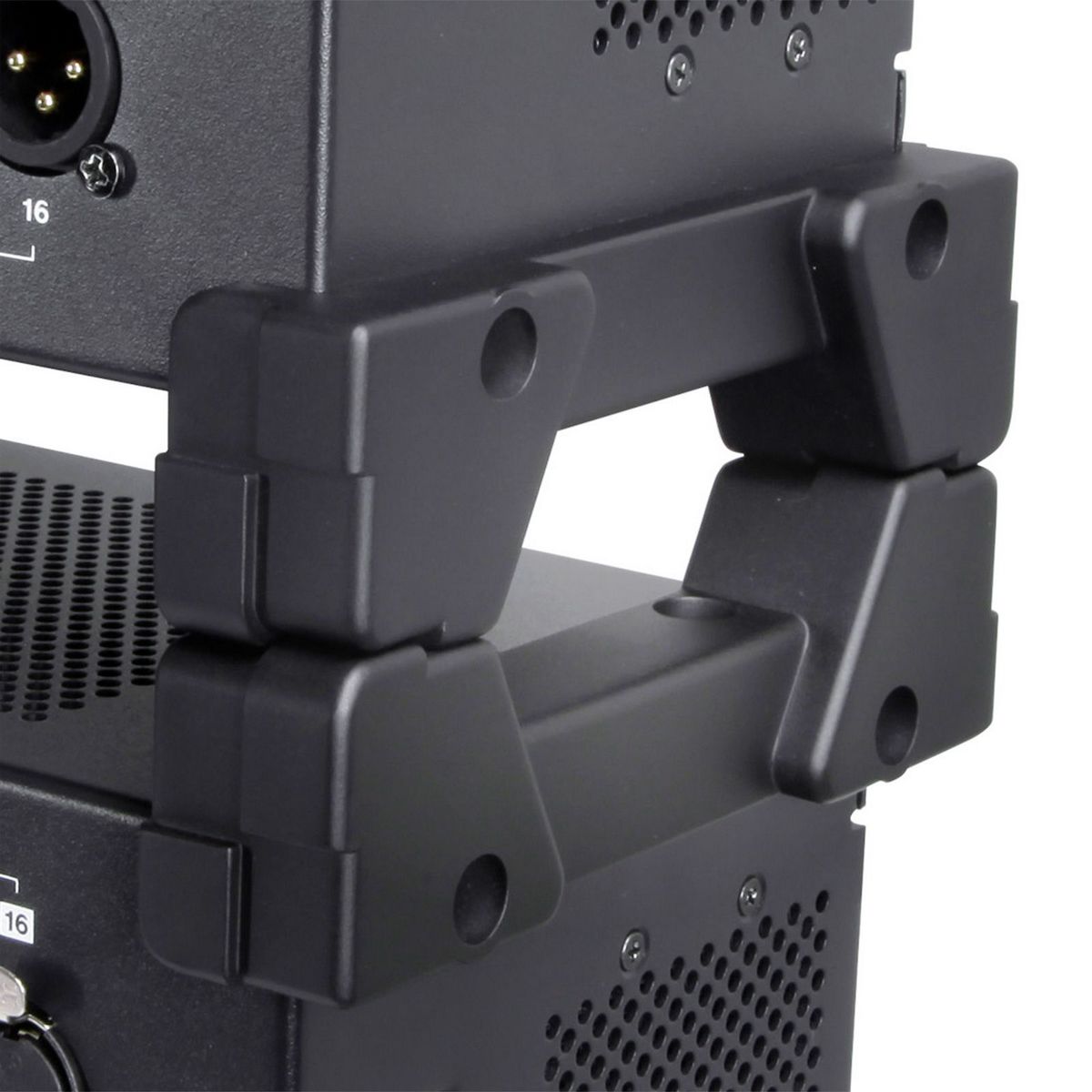

Большие резиновые ножки обеспечивают устойчивость даже при подключенных кабелях, когда SB-16D используется в качестве напольного бокса. Многоярусные боксы можно ставить друг на друга для удобства транспортировки и обеспечения устойчивости во время установки. А благодаря ручке SB-16D легко переносить.

Полное Дистанционное Управление

Независимо от того, где находится ваш SB-16D — на сцене, за кулисами, в аппаратной или в аппаратном шкафу, — вы всегда можете полностью контролировать его с помощью бесплатного программного обеспечения Tascam IO Control для Windows, macOS и iPadOS. Управляйте своим сценическим микшером практически из любой точки помещения, даже если SB-16D используется в автономном режиме.

Особенности с первого взгляда

Сценический блок и интерфейс с поддержкой Dante, 16 аналоговых аудиовходов и выходов

Резервное подключение Dante с использованием линий Primary/Secondary

Оснащен разъемами, совместимыми с etherCON

Поддержка Dante Domain Manager

Поддерживается AES67 для подключения к Ravenna и другим совместимым аудиосетевым технологиям

Передача данных в соответствии со стандартом SMPTE 2110

16 балансных микрофонных/линейных входов (XLR) с переключаемым фантомным питанием (48 В), индикаторами входного сигнала и перегрузки

16 балансных линейных выходов (XLR) с индикаторами выходного сигнала

Частота дискретизации до 96 кГц при 32-разрядном разрешении

Может располагаться на полу или монтироваться в стойку (3U)

Полностью управляется с помощью подключенного микшера Sonicview

Удаленное управление и автономное редактирование с помощью программного обеспечения Tascam IO Control для Windows, macOS и iPadOS

Выбираемый опорный уровень

Интерфейс GPIO с восемью входами и выходами расширяется до 16 входов и выходов при подключении к микшеру Sonicview

Выбираемая яркость светодиода

Вход постоянного тока для резервного источника питания (в качестве опции предлагается адаптер переменного тока Tascam PS-P2450)

Технические характеристики

Аналоговые аудиовходы и выходы

Микрофонные/линейные входы (балансные, INPUT 1–16)

XLR-3-31 (1: GND, 2: HOT, 3: COLD)

Максимальный входной уровень

+12 дБм (минимальный TRIM, отключение Pad)

+32 дБм (минимальный TRIM, включение Pad)

Минимальный входной уровень

–62 дБн (TRIM на максимуме, Pad выключен)

–42 дБн (TRIM на максимуме, Pad включен)

Входное сопротивление 5 Ком

Линейные выходы (балансные, ВЫХОД 1–16)

XLR-3-32 (1: GND, 2: HOT, 3: COLD)

Максимальный уровень выходного сигнала (на выбор)

+15 dBu (Ref(D): -9 dBFS, Ref(A): +6 dBu)

+18 dBu (Ref(D): -14 dBFS, Ref(A): +4 dBu)

+20 dBu (Ref(D): -16 dBFS, Ref(A): +4 dBu)

+18 dBu (Ref(D): -18 dBFS, Ref(A): 0 dBu)

+20 dBu (Ref(D): -20 dBFS, Ref(A): 0 dBu)

+22 dBu (Ref(D): -18 dBFS, Ref(A): +4 dBu)

+24 dBu (Ref(D): -20 dBFS, Ref(A): +4 dBu)

Номинальный уровень выходного сигнала (на выбор)

+6 дБн (Ref(D): –9 дБFS)

+4 дБн (Ref(D): –14 дБFS, –16 дБFS)

+4 дБн или 0 дБн (Ref(D): –18 дБFS, –20 дБFS)

Выходное сопротивление 100 Ом

Цифровые аудиовходы и выходы

Данте ПЕРВИЧНЫЙ/ВТОРИЧНЫЙ

Совместимость с etherCON Cat5e

Количество аудиоканалов

64 канала (48 кГц)

32 канала (96 кГц)

Поддерживаемые режимы - Резервный режим, переключаемый режим

Совместимый стандарт Гигабитный Ethernet (1000BASE-T, IEEE 802.3ab)

Рекомендуемые кабели Cat5e STP или лучше

Управляющие входы и выходы GPIO

25-контактный разъём D-sub (8 входов/8 выходов, гнездовой, дюймовый стандарт)

Входная цепь

Подтяните (5 В)

Выходная схема

Открытый коллектор

Выходное сопротивление: 10 Ом

Сопротивление напряжению: 20 В

Максимальный выходной ток: 35 мА

Максимальный ток питания (+5 В) 50 мА

Звуковое исполнение

Микрофонный усилитель EIN (эквивалентный входной шум)–128 дБм

Частотная характеристика (вход Mic/Line или Dante на линейный выход)

20 Гц – 20 кГц: +0 дБ, –0,5 дБ (48 кГц, JEITA)

20 Гц – 40 кГц: +0 дБ, –1,0 дБ (96 кГц, JEITA)

Динамический диапазон

*110 дБ (микрофонный/линейный вход на выходе Dante, отключение PAD, минимальная обрезка TRIM, Ref(D) –20 дБFS, JEITA)

*111 дБ (вход Dante на линейном выходе, 48 кГц, JEITA)

*112 дБ (вход Dante на линейном выходе, 96 кГц, JEITA)

Искажение

*0,002 % (микрофонный/линейный вход на выходе Dante, входной сигнал +4 дБн, отключение PAD, минимальная настройка TRIM, JEITA)

*0,002 % (вход Dante на линейном выходе, выходной сигнал 0 дБFS, JEITA)

Перекрестные помехи –100 дБ (микрофонный/линейный вход на линейный выход, синусоидальная волна частотой 1 кГц, JEITA)

Примечание: 0 dBu = 0,775 Vrms Ссылка (D): цифровой опорный уровень.

Источник питания и другие технические характеристики

Источник питания переменного тока

Переменный ток 100–240 В, 50/60 Гц

Источник питания постоянного тока

От 11 В постоянного тока / 4 А до 27 В постоянного тока / 2 А

Потребляемая мощность 44 W

Габаритные размеры (ширина ? высота ? глубина)

С ножками: 454 мм * 140 мм * 180 мм

С ушками для крепления: 483 мм * 132 мм * 120 мм

Вес 4,5 кг

Допустимый диапазон рабочих температур

0–40 °C
