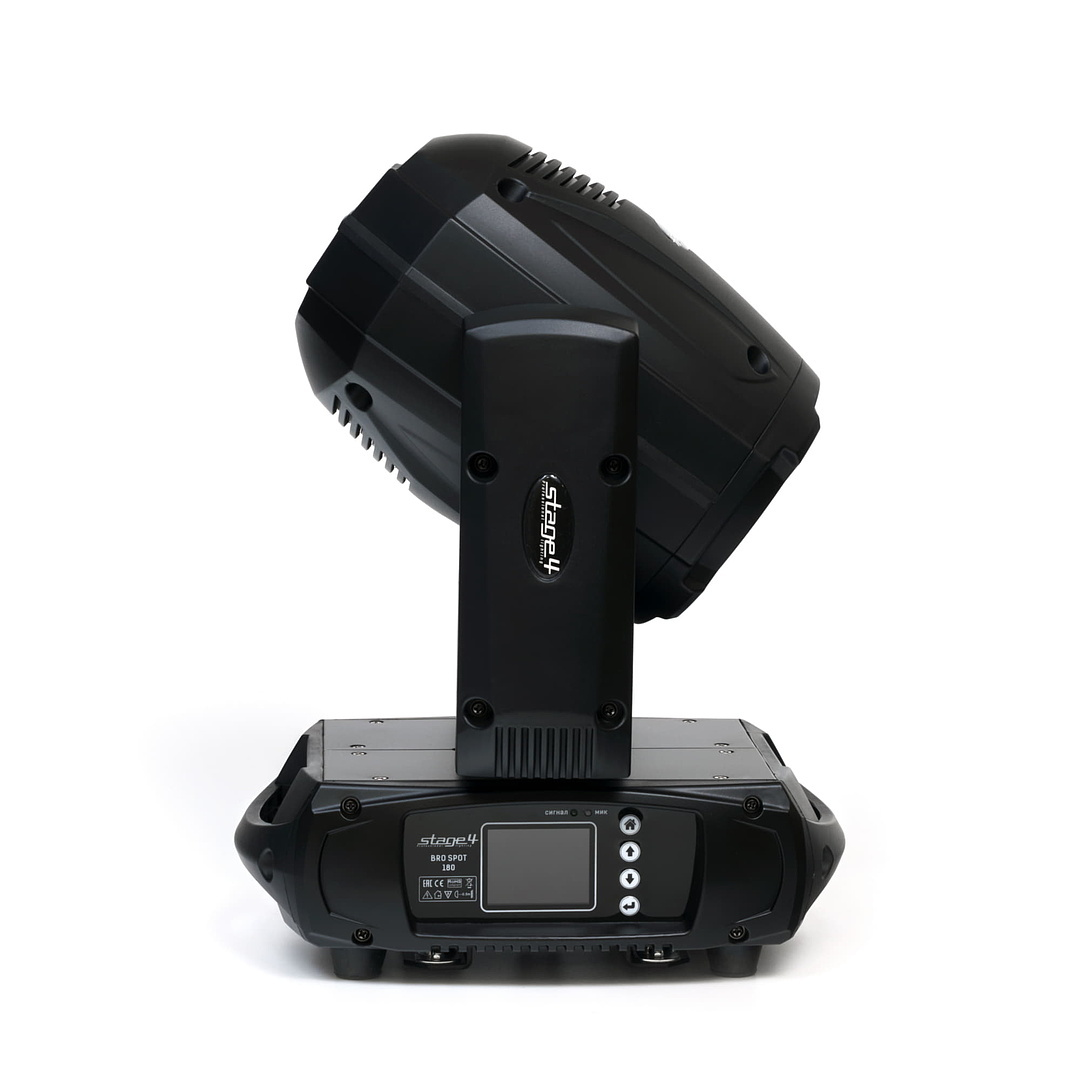

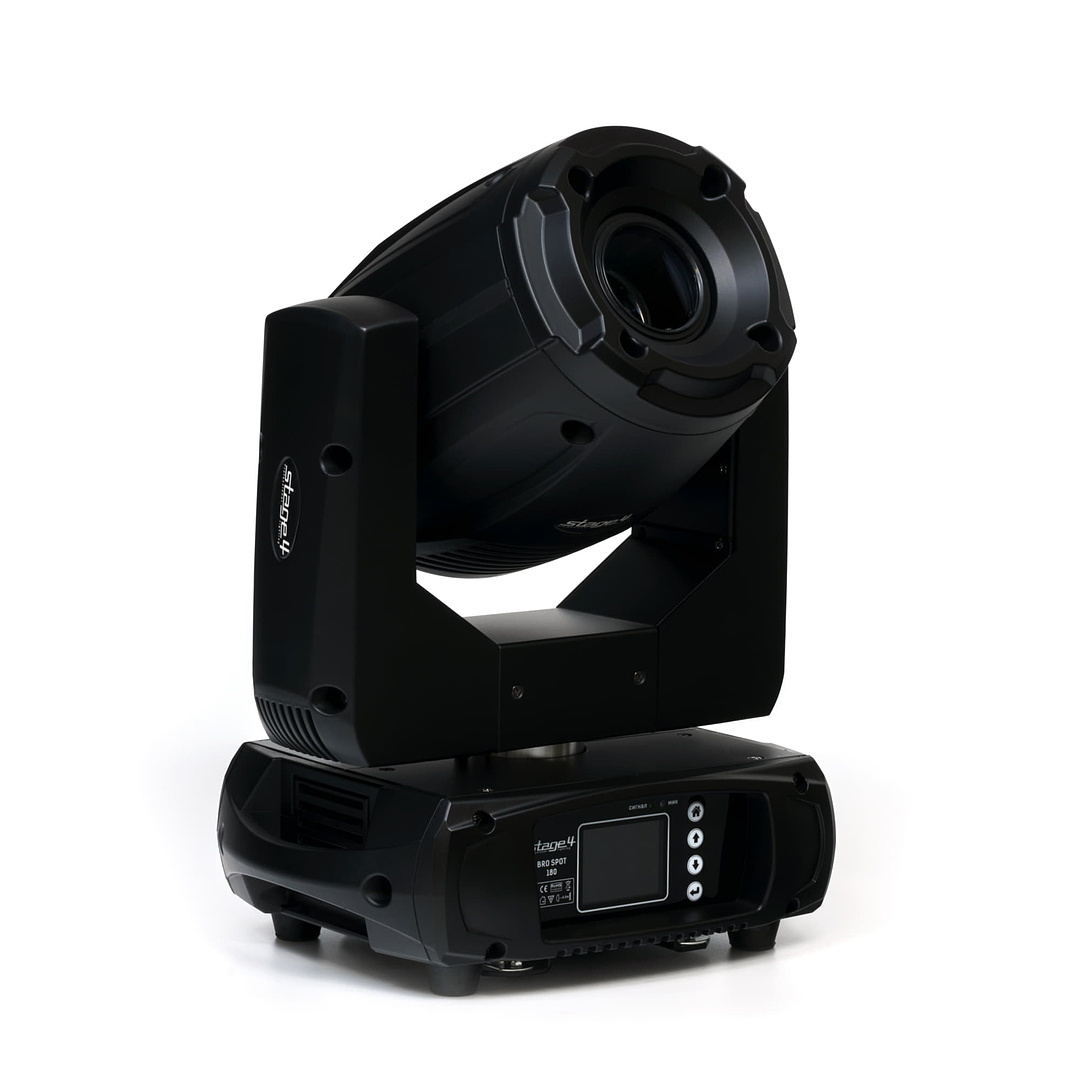

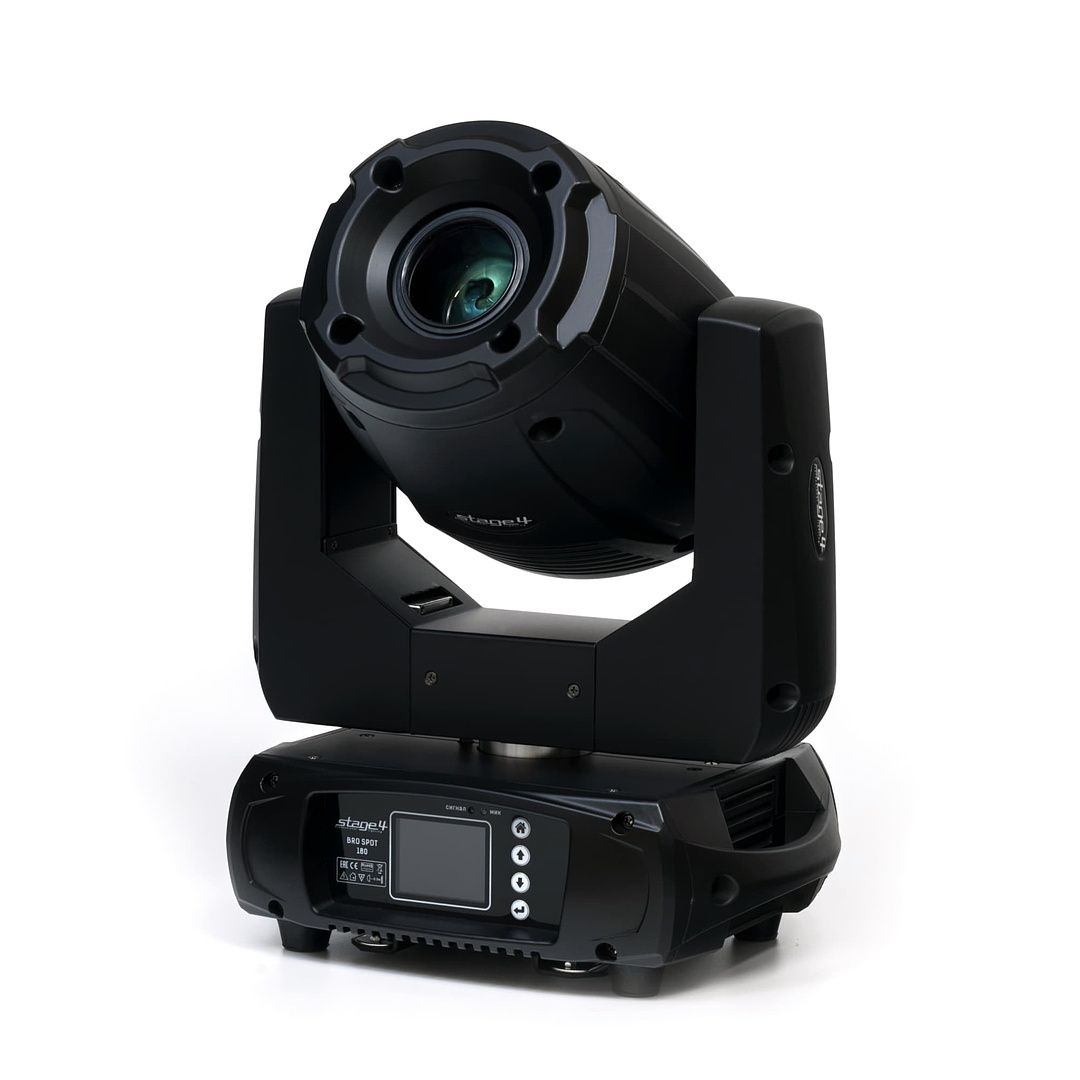

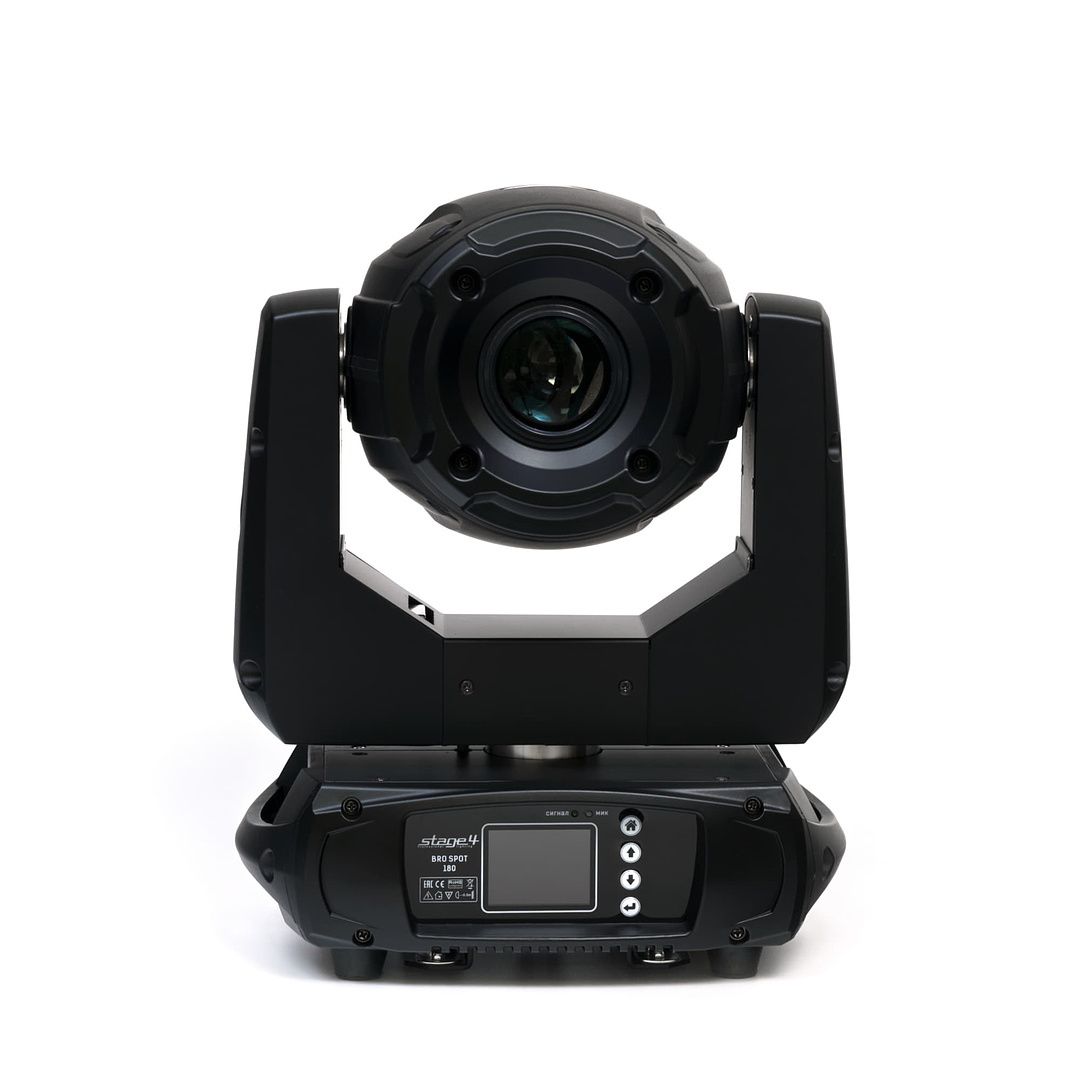

Вращающийся прожектор STAGE4 BROSPOT 180

Общие сведения

Наименование

broSPOT 180

Тип устройства

SPOT

Серия

BRO

Модель

SPOT 180

Импортёр

Имлайт

Артикул импортёра

00-49279

Дополнительные артикулы

Страна происхождения

КНР

Рекомендованная область применения

Дома культуры, ночные клубы, крытые спортивные арены, объекты сферы HoReCa

Рекомендованное назначение

Верхнее, боковое, контровое освещение сцены

Рекомендованная эффективная рабочая дистанция до, м

10

Номинальные параметры источника света

Источник света (далее ИС)

Светодиод

Тип основного ИС

одноцветный LED-модуль

Количество основных ИС, шт

1

Мощность основного ИС, вт

180

Светоизлучающая площадь ИС, мм

н/д

Световая эффективность ИС, лм/Вт

86,6

Световой поток ИС, лм

13000

Цвет основных ИС

Белый

Коррелированная цветовая температура ИС (CCT), К

8000

Индекс CRI цветопередачи ИС, Ra

75

Срок службы ИС, час

> 30000

Бренд ИС

Foshan Haoyi Photoelectric Technology Co., Ltd

Фактические фотометрические параметры готового изделия

Световой поток готового изделия (ГИ), лм

4018

Сила света ГИ, кд

85617

Лучистый поток (FE) ГИ, Вт

14,837

Световая эффективность ГИ, лм/Вт

18,98

Цветовая температура ГИ (без фильтров) (CCT), К

12544

Координата цветности [CIE 1931] (ГИ)

x = 0,2765 y = 0,2660

Координата цветности [CIE 1976] (ГИ)

u' = 0.1961 v' = 0.4245

Точка "Зеленый-Маджента" [DUV]

-0,00947

Доминирующая длина волны (ГИ), нм

473,2

Чистота цвета (ГИ)

26,10%

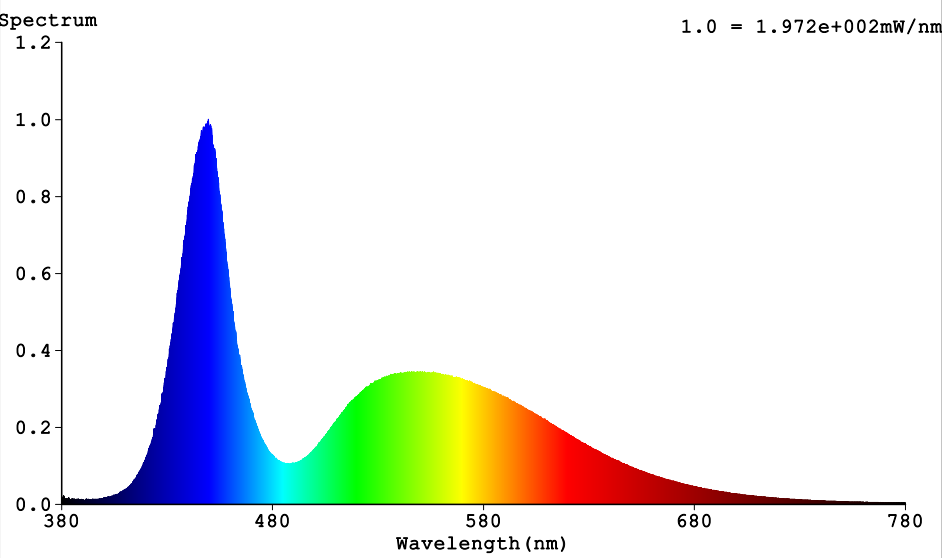

Пиковая длина волны (ГИ), нм

450

Ширина кривой спектра (FWHM) (ГИ), нм

н/д

Соотношение цветов ССТ (ГИ)

R=11.4% G=82.9% B=5.7%

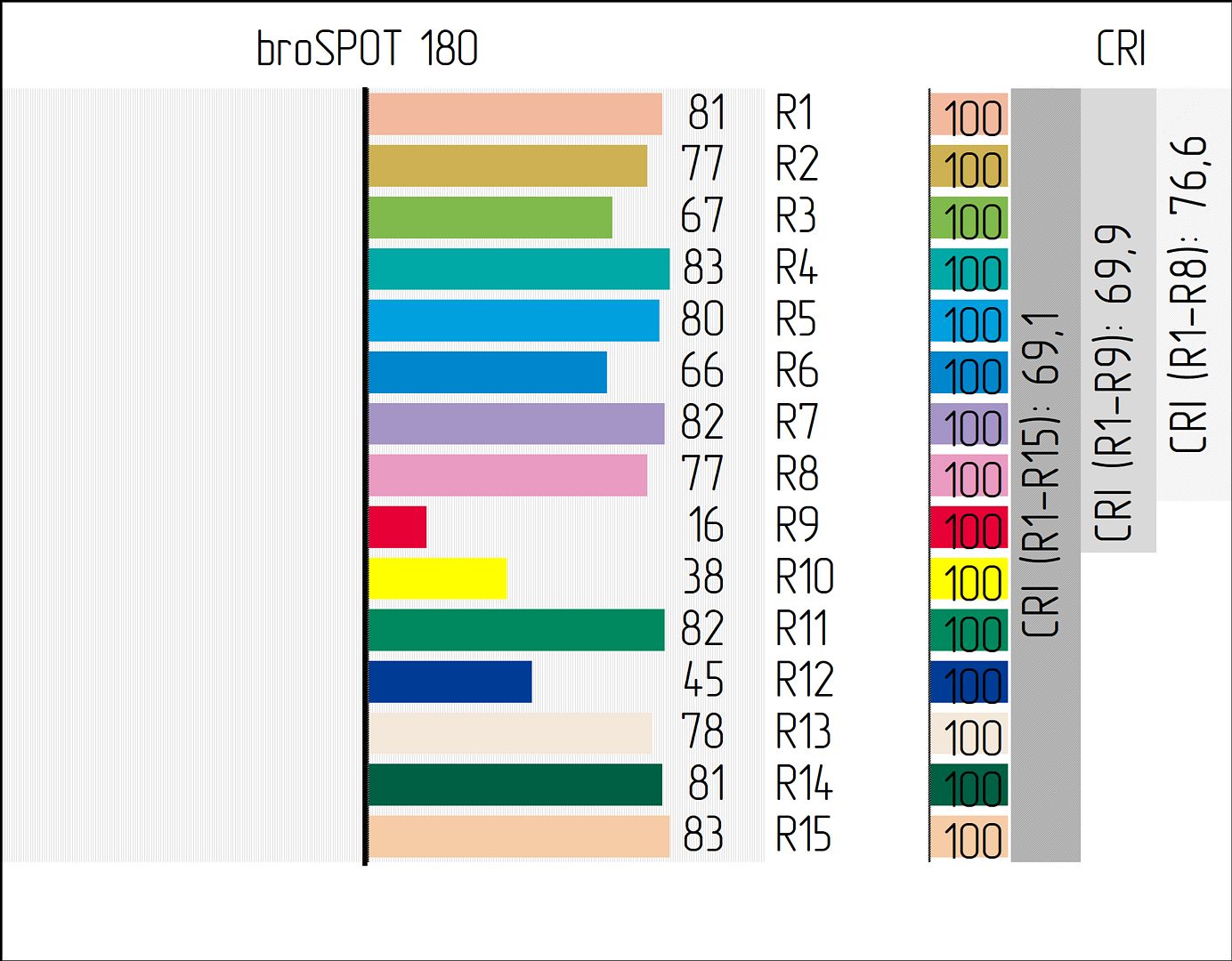

Индексы цветопередачи в режиме

"Без фильтров"

Индекс CRI (R1-R8), Ra

76,6

Индекс CRI R9, Ra

16

Индекс CRI (R1-R9), Ra

69,9

Индекс CRI (R1-R15), Ra

69,1

Индекс AvgR (Average Rendering Index)

н/д

Индекс TM-30-15 (Rf/Rg)

н/д

Индекс EEI

н/д

Индексы TLCI (качество белого света для камеры)

TLCI (2012) (без фильтров)

н/д

Индекс TLCI (2012) при ЦТ 3200К

н/д

Индекс TLCI (2012) при ЦТ 6000К

н/д

Индекс TLCI (2012) при ЦТ 8000К

н/д

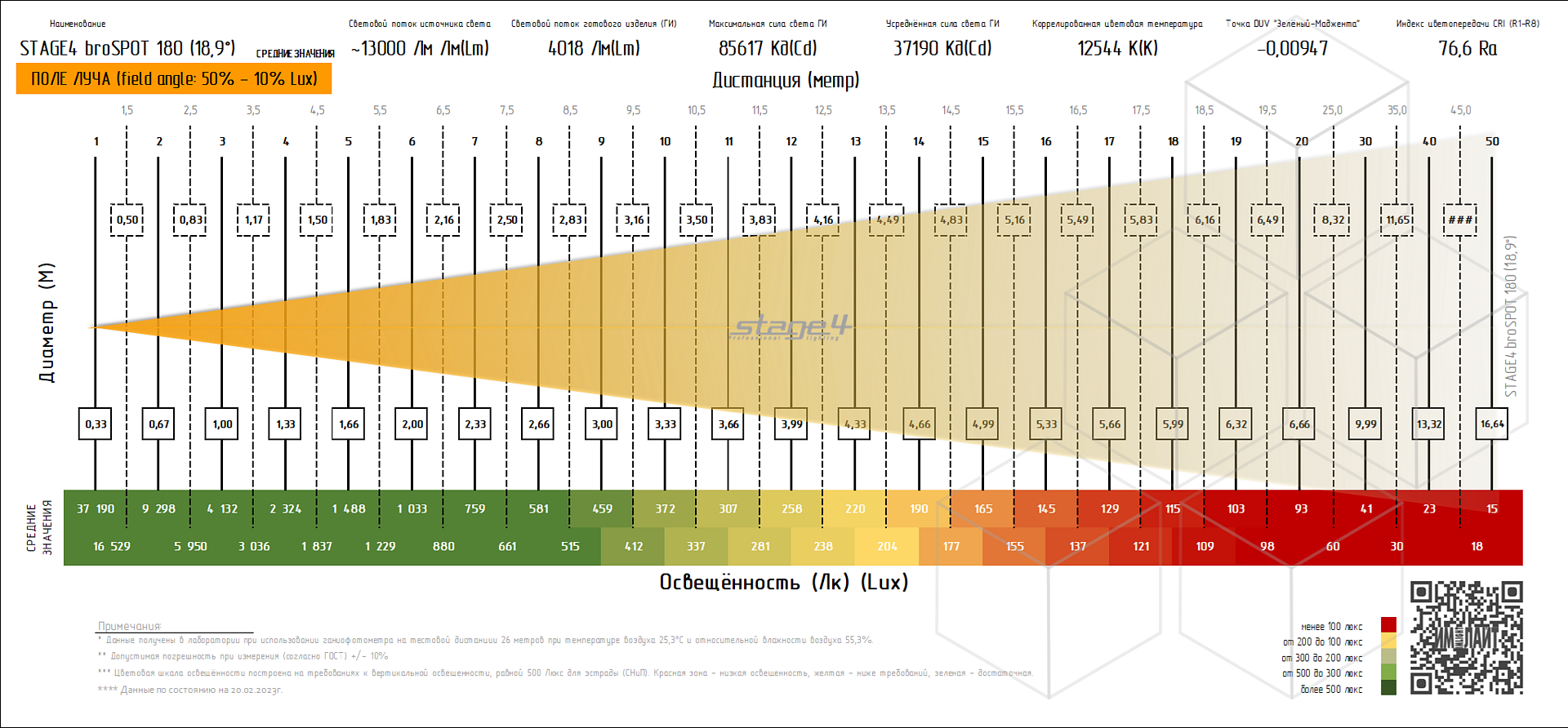

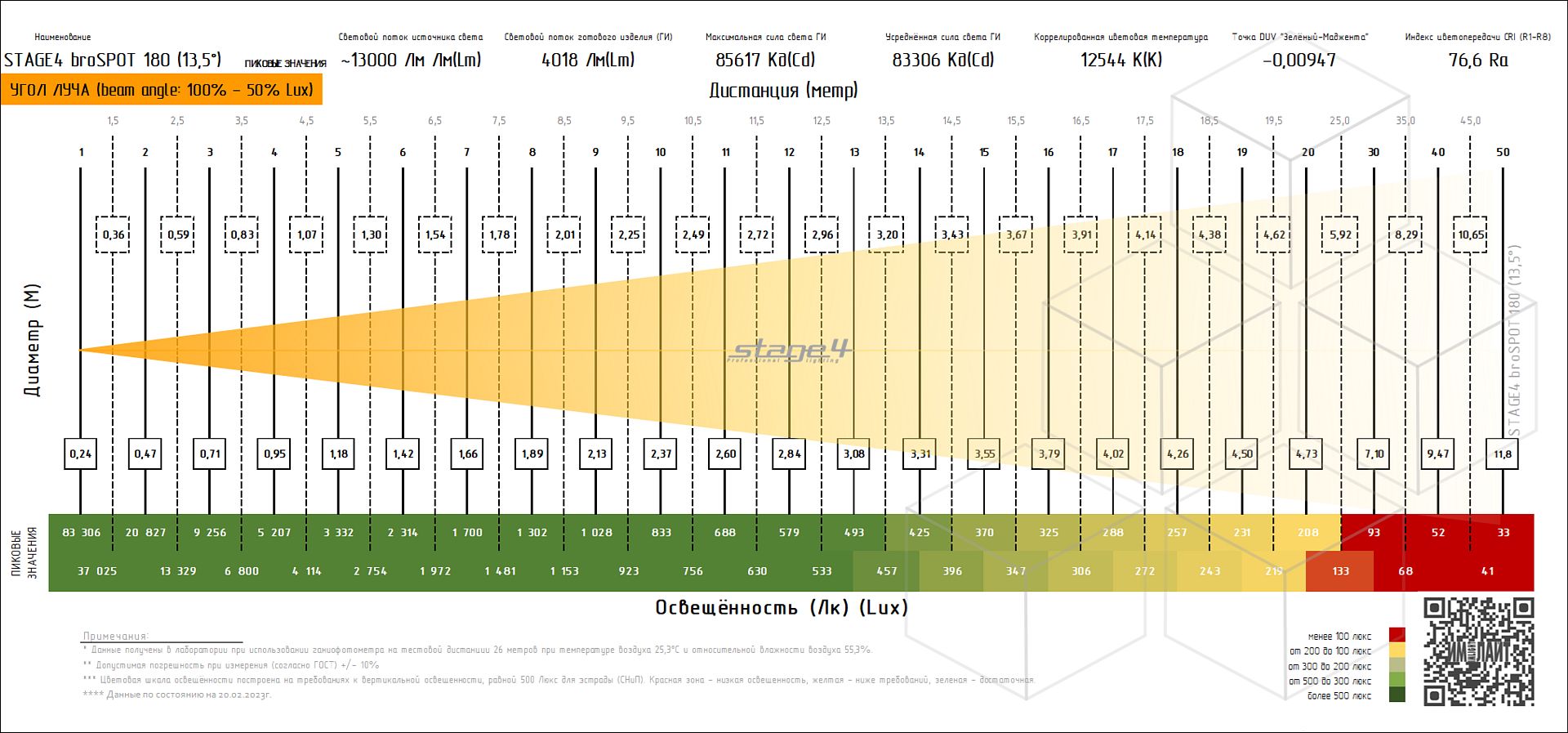

Максимальные параметры освещенности

Режим

"Все на 100%"

Максимальная освещённость на 1 м, лк

83308

Максимальная освещённость на 3 м, лк

9256

Максимальная освещённость на 5 м, лк

3332

Максимальная освещённость на 7 м, лк

1700

Максимальная освещённость на 9 м, лк

1028

Рекомендованная эффективная рабочая дистанция до, м

10

Оптическая система

Раскрытие луча

статичное

Угол луча (Beam angle), град.

13,5

Поле луча (Field angle), град.

18,9

Дельта "Beam-Field", град.

5,4

Соотношение Field-Beam

1,4:1

Зона луча, %

71,4

Наличие Zoom (зум)

Нет

Фокус (фокусировка)

Да

Точность фокуса, бит

8

Фрост-фильтр (Фрост, Frost)

Нет

Ирисовая диафрагма (Iris)

Нет

Движение и позиционирование

Управление по DMX позиционированием и направлением

Да

Угол поворота по горизонтали (PAN), град.

540

Поворот от центра (+/-), град.

270

Минимальный шаг поворота, град.

0,008

Угол наклона по вертикали (TILT), град.

252

Наклон от центра (+/-), град.

126

MIN шаг наклона, град.

0,004

Точное позиционирование (Fine, 16 bit)

Да

Функция затемнения луча при движении (BlackOut XY)

Да

Функция замедления при движении (Speed PT)

Да

Функция позиционирования через меню прибора (Static)

Да

Функция калибровки моторов через меню прибора (Calibrate XY)

Да

Функция удаленного перезапуска моторов (Reset Pan/TilT)

Да

Авто-восстановление положения при помехе

Да

Система генерации цвета и эффекты

Метод синтеза цвета

Цветовое колесо

Режим цветосмешения (синтез)

Нет

Количество фиксированных цветов, шт

8

Векторный режим наложения фильтров

Да

Функция смешения цветов (Half Color Wheel)

Да

Эффект радуги для цветофильтров

Да

Регулировка скорости вращения колеса цвета

Да

Линейное изменение цветовой температуры (ЦТ)

Нет

Диапазон цветовой температуры (ЦТ)

Нет

Количество пресетов ЦТ, шт

1

Количество колес гобо, шт

2

Общее количество гобо, шт

14

Количество статичных гобо, шт

8

Эффект тряски статичных гобо

Да

Количество вращаемых гобо, шт

6

Эффект тряски вращаемых гобо

Да

Функция индексации гобо

Нет

Функция бесконечного вращения колеса гобо

Да

Функция наложения колес гобо (gobo morphing)

Нет

Возможность замены вращаемых гобо

Да

Дополнительные светодиодные эффекты

Нет

Индивидуальное управление источниками света (pixel mapping)

Нет

Колесо анимации

Нет

Количество линз призмы, шт

1

Количество граней призмы 1

3

Функция вращения призмы

Да

Количество скоростей вращения призмы, шт

60

Интенсивность и стробоскоп

Диммер, бит

16

Исполнение диммера

электронный

Кривые диммирования

Да

Количество кривых диммера, шт

4

Функция выбора частоты обновления (частоты ШИМ)

Да

Диапазон частоты обновления LED, Hz

900-25000 Гц

Эффект вольфрамовой лампы (visual tungsten lamp)

Нет

Режимы стробоскопа, шт.

4

Стробоскоп, максимальная частота

25

Протоколы управления и режимы

Протокол DMX-512

Да

Протокол Art-NET

Нет

Протокол RDM

Да

Беспроводной DMX

Нет

Количество режимов (персонализаций) DMX

4

MIN кол-во DMX-каналов

14

MAX кол-во DMX-каналов

17

Режим DMX 1 (каналов)

14

Режим DMX 2 (каналов)

15

Режим DMX 3 (каналов)

16

Режим DMX 4 (каналов)

17

Требования по подключению

Наличие DMX-сплиттера с поддержкой протокола RDM

Встроенные авто программы, шт.

7

Встроенные программы от звука, шт.

1

ИК-управление

Нет

Режим "Мастер-ведомый"

Да

Режим "звуковой активации"

Да

Выбор чувствительности микрофона

Да

Органы управления на корпусе

Органы управления на корпусе

Дисплей + 4 кнопки

Диагональ дисплея, дюйм

2,4

Функция поворота дисплея на 180°

Да

Язык интерфейса меню (дисплея)

Китайский/Английский

Электротехнические параметры

Напряжение

100-260 В, 50/60 Гц

MAX потребляемая мощность, Вт

245

MIN потребляемая мощность, Вт

216

Коэффициент мощности (Power Factor (PF))

0,9612

Кнопка вкл/выкл питания

Да

Класс энергобезопасности

I (первый)

Система охлаждения

Принцип системы охлаждения

Активная

Способ охлаждения

воздушная конвекция+вентиляторы

Классический автоматический режим работы вентиляторов

Да

Сверхтихий режим вентилятора

Да

Линейный режим изменения скорости вентилятора

Да

Функция управления вентиляторами

Да

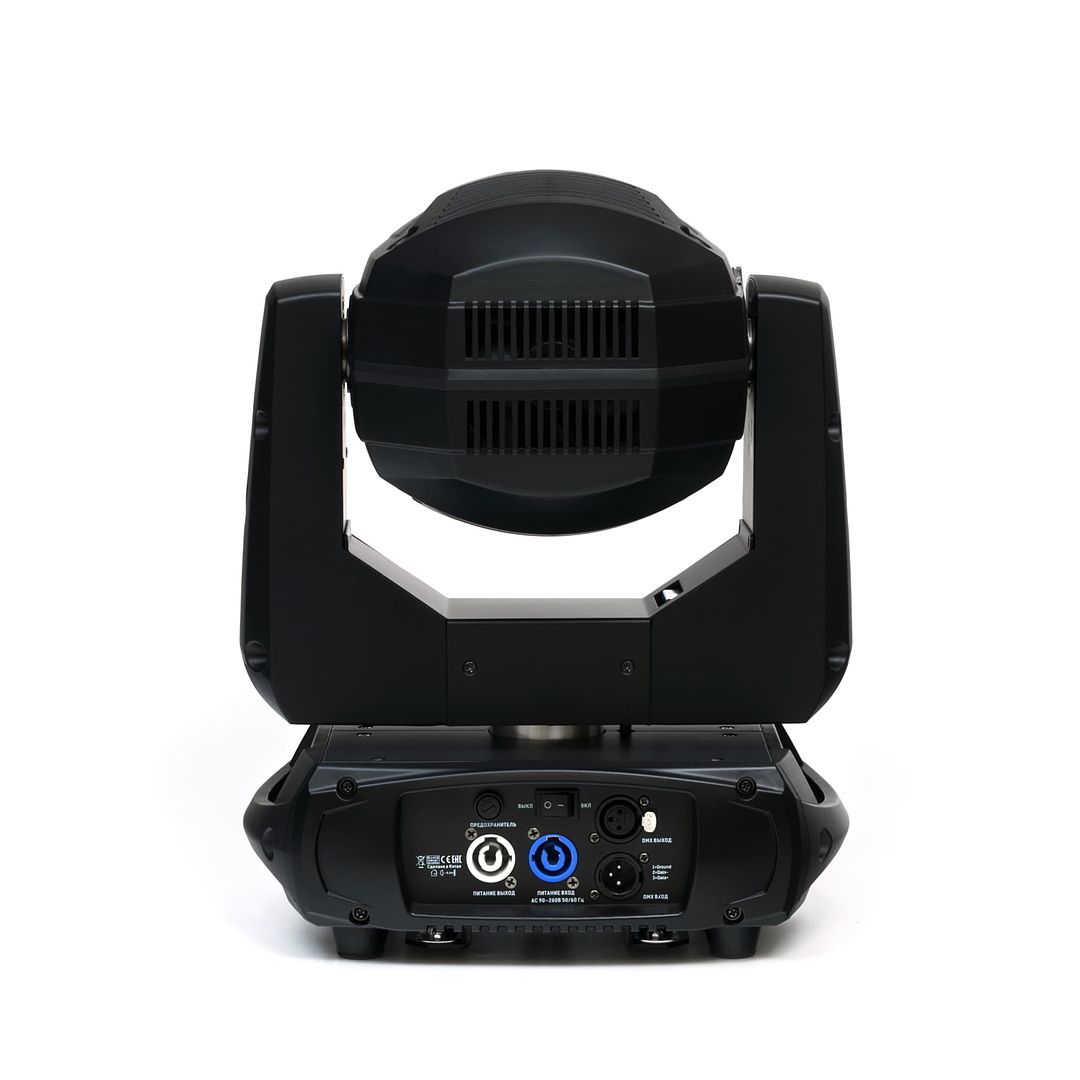

Разъемы подключения

Разъём питания POWERCON IN

Да

Разъём питания POWERCON OUT

Да

Разъём сигнала DMX IN - XLR 3 PIN

Да

Разъём сигнала DMX OUT - XLR 3 PIN

Да

Беспроводной DMX

Опционально

Рекомендуемая система беcпроводного DMX

WiTR-DMX 512 (00-62662)

Цвет и материал корпуса

Цвет корпуса

Черный

Материал корпуса

Инженерный нейлоновый пластик

Степень защиты корпуса

IP20

Защита от коррозии корпуса и соли

Да

Защита от УФ воздействия

Нет

Климатические условия

Климатическое исполнение и категория размещения

УХЛ4

Диапазон рабочих температур

от +1°C до +40°C

Относительная влажность

среднегодовая — 60% при 20 С°;

максимальная — 80% при 25 С°.

В иных климатических условиях обязательно

уличный защитный купол с подогревом

Физические параметры и установка

Язык интерфейса (надписей) корпуса

Русский

Габаритные размеры устройства, мм

307x224x418

Вес нетто, кг

10,38

Точка крепления страховочного троса

Да

Необходимое количество струбцин для подвеса, шт

2

Установка на горизонтальные поверхности

На ножки

Установка на фермы, софиты

Через Omega-скобу и струбцину

Упаковка

Габаритные размеры упаковки, мм

450х400х520

Вес брутто, кг

12,56

Тип упаковки

Картонная коробка и пенополистирол

Требования к транспортировке

Паллетный борт + амортизирующая упаковка

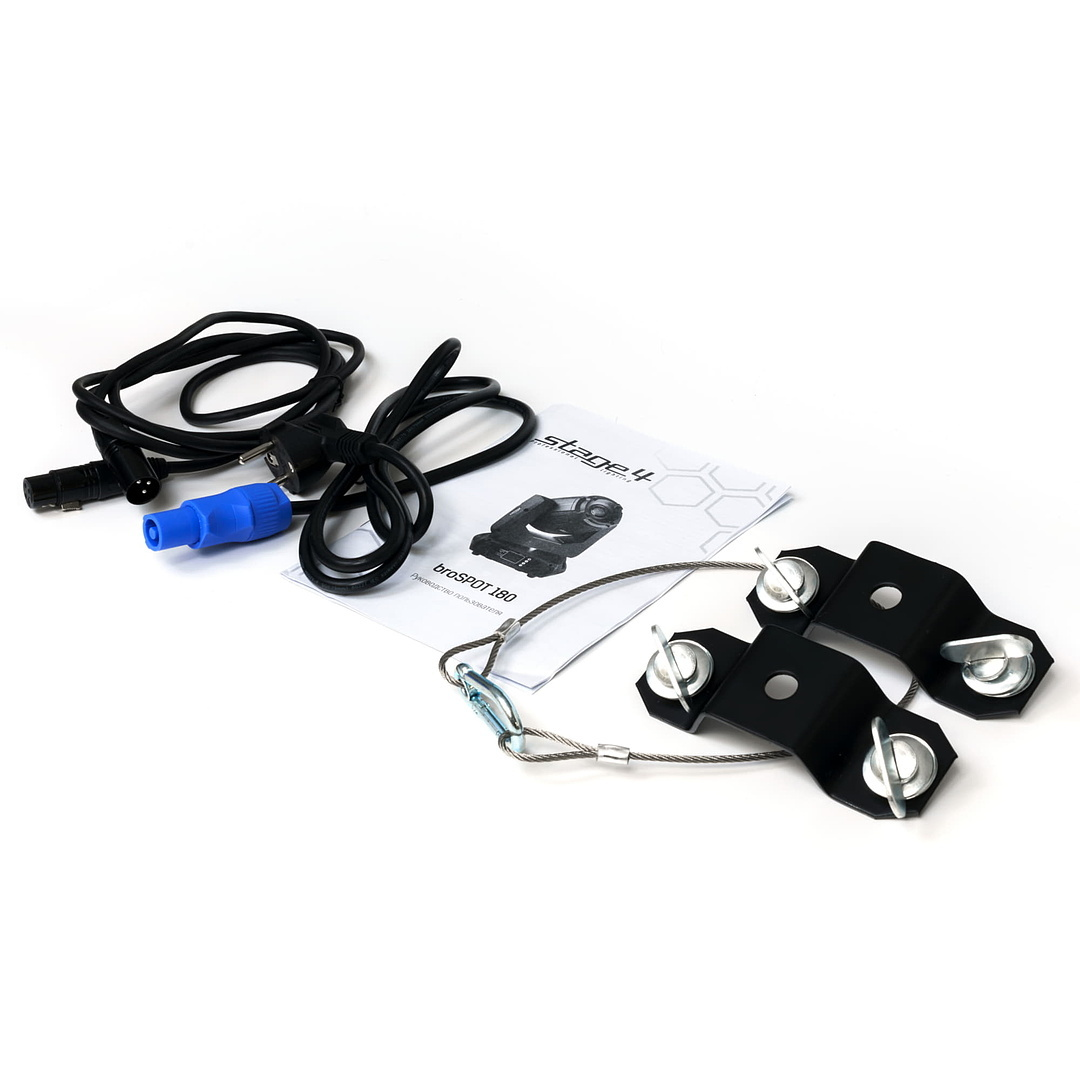

Комплект поставки

Кабель питания, шт

1

Сигнальный DMX кабель, шт

1

Страховочный тросик, шт

1

Омега-скоба (Fastlock), шт.

2

Руководство пользователя на русском языке, шт

1

Срок службы и гарантия

Срок службы (не менее), лет

5

Гарантийный срок, лет

1

Декларации и сертификаты

Технический регламент ТС 004/2011

Да

Технический регламент ТС 020/2011

Да

Технический регламент ТС 037/2016

Не требуется

Соответствие требованиям директивы RoHS

Да

Соответствие требованиям директив Европейского союза (CE)

Да
