Светодиодный прожектор PAR STAGE4 UNITY Z-19 WILOX

Светодиодный прожектор STAGE4 UNITY Z-19 WILOX PAR  — это инновационное предложение для профессионального светового оснащения. Модель сочетает эстетичный внешний вид, высокотехнологичные параметры и функционал, актуальный для специалистов в области освещения. В рамках серии UNITY представлены три основные подкатегории — WILOX, VICO и FAU. Каждая из них имеет индивидуальную компоновку светодиодов, при этом сохраняется высокий уровень унификации остальных компонентов. Прожекторы UNITY с префиксом Z обозначают приборы, оснащенные функцией зума, что дополнительно расширяет возможности стандартных прожекторов WILOX, VICO и FAU, позволяя удаленно менять угол раскрытия луча.

Разработка прожекторов осуществляется на основе анализа запросов, поступающих от театральных и студийных светодизайнеров. Командой бренда STAGE4 осуществляется контроль соответствия отраслевым стандартам на всех этапах разработки и производства приборов серии UNITY. Результатом такого тесного взаимодействия между пользователями и производителем стало повышение качества профессионального освещения на новый уровень при сохранении доступной стоимости и доступность широкому кругу людей функционала, который ранее был недоступен в таком ценовом сегменте.

Прожекторы UNITY Z-19 WILOX дают пользователям не только преимущества комбинированного синтеза цвета CW+WW, обеспечивающего высокую цветопередачу и аддитивного RGBL-синтеза, предоставляющего возможность работы с различными оттенками цвета, но и позволяют удаленно изменять угол раскрытия луча прибора, тем самым, с помощью расширенного функционала, меняя площадь светового пятна, ширину луча, что может помочь в решении различных световых задач.

Области применения UNITY Z-19 WILOX:

Верхнее, боковое и фронтальное сценическое освещение

Подсветка декораций, стен, архитектурных форм, экспонатов

Театральные постановки, концертные шоу

Телевизионные и фотостудии

Музейные экспозиции, выставки, бизнес-форумы, корпоративные мероприятия

UNITY Z-19 WILOX – не просто прожектор для освещения лиц и работы с цветом, это мощный инструмент в руках профессиональных художников по свету, позволяющий создавать нужные световые картины в любых пространствах. IES-файлы светораспределения, 2D и 3D CAD-модели, профили для популярных световых консолей, а также подробные фотометрические отчёты об испытаниях, проведенных в независимой лаборатории, всегда доступны пользователям бренда Stage4. Программа входного контроля качества, наличие запасных частей, годовая гарантия и оперативная русскоязычная поддержка – вы можете быть уверены, что ваше оборудование прослужит долго.

UNITY Z-19 WILOX — это прожектор премиум-качества с обширным функционалом, удобной настройкой угла раскрытия луча, прецизионной работой с цветом и высоким уровнем цветопередачи, который покорит любую сцену.

Ключевые параметры и характеристики UNITY Z-19 WILOX:

Тип устройства: светодиодный прожектор типа PAR

Области применения: театры, ТВ-студии, дома культуры, спортивные объекты, музеи, ночные клубы

Количество и мощность светодиодов: 19 ? 20 Вт

Световой поток: 3919,4 лм

Сила света: 16906 кд

Угол луча: 15,9° (при минимальном зуме), 43,9° (при максимальном зуме)

Угол светового поля: 38,3° (при минимальном зуме), 75,1° (при максимальном зуме)

Освещённость на расстоянии 5 м: 676,2 лк

Рекомендуемое рабочее расстояние: до 7 м

Система цветосмешения: RGBL+CW+WW

Диапазон цветовой температуры: от 3200 до 8000 К

Индекс цветопередачи (CRI) при 8000 К: 92,1 Ra

Телевизионный индекс цветопередачи (TLCI) при 3200 К: 95

Протоколы управления: DMX-512, RDM

Количество DMX-каналов: от 4 до 25 (5 режимов)

Разрешение диммера и синтеза: 16 бит, 4 кривые диммирования, регулируемая скорость диммера

Частота ШИМ: от 600 до 15 000 Гц

Охлаждение: активное, включая тихий режим

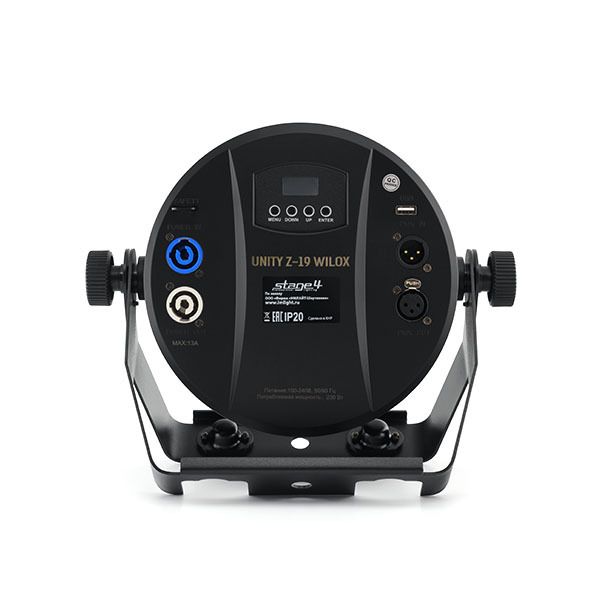

Управление: дисплей с 4 кнопками

Кашетирующие шторки и сменные фрост-фильтры (опционально)

Габариты: 278 ? 138 ? 255.6 мм

Вес: 3 кг

Материал корпуса: пластик

Степень защиты: IP20

Технические характеристики

Общие сведенияНаименованиеUNITY Z-19 WILOX

Тип устройстваPAR

СерияUNITY

МодельZ-19 WILOX

ИмпортёрИмлайт

Артикул импортёра00-76308

Страна происхожденияКНР

Рекомендованная область примененияТеатры, ТВ-студии, Дома культуры, спортивные объекты, музеи, ночные клубы

Рекомендованное назначениеФронтальное, верхнее, боковое освещение сцены. Подсветка стен, объектов, декораций

Рекомендованная эффективная рабочая дистанция до, м7

Номинальные параметры источника светаИсточник света (далее ИС)Светодиод

Тип основного ИСШестицветный мультичип

Количество основных ИС, шт19

Мощность основного ИС, вт20

Световая эффективность ИС, лм/Втн/д

Световой поток ИС, лм918

Световой поток всех ИС, лм17442

Цвет основных ИСRGBL+CW+WW (красный+зеленый+синий+лайм+холодный белый+теплый белый)

Коррелированная цветовая температура (CCT) [CW] диодов, К6500

Коррелированная цветовая температура (CCT) [WW] диодов, К3130

Коррелированная цветовая температура (CCT) [L] диодов, К4100

Доминантная длина волны красных [R] диодов, нм624

Доминантная длина волны зеленых [G] диодов, нм528

Доминантная длина волны синих [B] диодов, нм454

Доминантная длина волны лайм [L] диодов, нм568

Пиковая длина волны красных [R] диодов, нм632

Пиковая длина волны зеленых [G] диодов, нм520

Пиковая длина волны синих [B] диодов, нм449

Пиковая длина волны лайм [L] диодов, нм545

Индекс цветопередачи CRI холодных белых [CW] диодов, Ra94

Индекс цветопередачи CRI теплых белых [WW] диодов, Ra92

Срок службы ИС, часн/д

Бренд ИСTYANSHINE

Фактические фотометрические параметры готового изделия (ГИ) в режиме "Все на 100%" (подтвержденные лабораторными испытаниями)Световой поток готового изделия (ГИ), лм3919,4

Сила света ГИ, кд16906

Лучистый поток (FE) ГИ, Вт9,8092

Световая эффективность ГИ, лм/Вт37,57

Цветовая температура ГИ (без фильтров) (CCT), К7995

Координата цветности [CIE 1931] (ГИ)x = 0.2994 y = 0.2910

Координата цветности [CIE 1976] (ГИ)u' = 0.2032 v' = 0.4444

Точка "Зеленый-Маджента" [DUV]-0,01

Доминирующая длина волны (ГИ), нм471,8

Чистота цвета (ГИ)15,8

Пиковая длина волны (ГИ), нм451

Ширина кривой спектра (FWHM) (ГИ), нм24,6

Соотношение цветов ССТ (ГИ)R=17.7% G=76.8% B=5.5%

Фактические фотометрические параметры отдельных цветов готового изделияСветовой поток [R] красных диодов, лм577,7

Световой поток [G] зеленых диодов, лм1767

Световой поток [B] зеленых диодов, лм239,5

Световой поток [L] лаймовых диодов, лм1863,7

Световой поток [CW] холодных белых диодов, лм1302,6

Световой поток [WW] теплых белых диодов, лм1177,7

Сила света [R] красных диодов, лм3293

Сила света [G] зеленых диодов, лм8455

Сила света [B] зеленых диодов, лм1313

Сила света [CW] холодных белых диодов, лм6796

Сила света [WW] теплых белых диодов, лм6673

Доминантная длина волны [R] красных диодов, лм625,5

Доминантная длина волны [G] зеленых диодов, лм528,9

Доминантная длина волны [B] зеленых диодов, лм455,3

Доминантная длина волны [L] лаймовых диодов, лм568,9

Доминантная длина волны [CW] холодных белых диодов, лм484

Доминантная длина волны [WW] теплых белых диодов, лм583,6

Пиковая длина волны [R] красных диодов, лм636

Пиковая длина волны [G] зеленых диодов, лм522

Пиковая длина волны [B] зеленых диодов, лм449

Пиковая длина волны [L] лаймовых диодов, лм549

Пиковая длина волны [CW] холодных белых диодов, лм450

Пиковая длина волны [WW] теплых белых диодов, лм625

Индексы цветопередачи готового изделия (при минимальном зуме)Индексы цветопередачи в режиме"Все диоды на 100%"

Индекс CRI (R1-R8), Ra79,1

Индекс CRI R9, Ra-6

Индекс CRI (R1-R9), Ra69,7

Индекс CRI (R1-R15), Ra72,3

Индекс AvgR (Average Rendering Index)72,3

Индекс TM-30-15 (Rf/Rg)83/115

Индекс EEI0,60725

Индексы цветопередачи в режиме"Только CW холодный белый"

Индекс CRI (R1-R8), Ra94,1

Индекс CRI R9, Ra90

Индекс CRI (R1-R9), Ra93,7

Индекс CRI (R1-R15), Ra92,2

Индекс AvgR (Average Rendering Index)92,3

Индекс TM-30-15 (Rf/Rg)91/102

Индекс EEI0,4597

Индексы цветопередачи в режиме"Только WW теплый белый"

Индекс CRI (R1-R8), Ra92,1

Индекс CRI R9, Ra62

Индекс CRI (R1-R9), Ra88,8

Индекс CRI (R1-R15), Ra89,3

Индекс AvgR (Average Rendering Index)89,4

Индекс TM-30-15 (Rf/Rg)90/102

Индекс EEI0,50212

Индексы цветопередачи готового изделия (при максимальном зуме)Индексы цветопередачи в режиме"Все диоды на 100%"

Индекс CRI (R1-R8), Ra79,1

Индекс CRI R9, Ra-7

Индекс CRI (R1-R9), Ra69,3

Индекс CRI (R1-R15), Ra72,1

Индекс AvgR (Average Rendering Index)72

Индекс TM-30-15 (Rf/Rg)83/114

Индекс EEI0,36829

Индексы цветопередачи в режиме"Только CW холодный белый"

Индекс CRI (R1-R8), Ra94,1

Индекс CRI R9, Ra89

Индекс CRI (R1-R9), Ra93,6

Индекс CRI (R1-R15), Ra92,1

Индекс AvgR (Average Rendering Index)92,1

Индекс TM-30-15 (Rf/Rg)92/102

Индекс EEI0,31295

Индексы цветопередачи в режиме"Только WW теплый белый"

Индекс CRI (R1-R8), Ra92,3

Индекс CRI R9, Ra63

Индекс CRI (R1-R9), Ra89

Индекс CRI (R1-R15), Ra89,5

Индекс AvgR (Average Rendering Index)89,5

Индекс TM-30-15 (Rf/Rg)91/101

Индекс EEI0,34934

Индексы TLCI (качество белого света для камеры)Индекс TLCI (2012) при ЦТ 3200К95

Индекс TLCI (2012) при ЦТ 6000К88

Индекс TLCI (2012) при ЦТ 8000К92

Максимальные параметры освещенностиРежим"Все диоды на 100%"

Максимальная освещённость на 1 м, лк16906

Максимальная освещённость на 3 м, лк1878

Максимальная освещённость на 5 м, лк676,2

Максимальная освещённость на 7 м, лк245

Максимальная освещённость на 9 м, лк208,7

Режим"Только CW холодный белый, макс.зум"

Максимальная освещённость на 1 м, лк3751

Максимальная освещённость на 3 м, лк416,8

Максимальная освещённость на 5 м, лк150

Максимальная освещённость на 7 м, лк76,55

Максимальная освещённость на 9 м, лк46,31

Режим"Только WW теплый белый, макс.зум"

Максимальная освещённость на 1 м, лк3473

Максимальная освещённость на 3 м, лк385,9

Максимальная освещённость на 5 м, лк138,9

Максимальная освещённость на 7 м, лк70,89

Максимальная освещённость на 9 м, лк42,88

Режим"Только CW холодный белый, мин.зум"

Максимальная освещённость на 1 м, лк8488

Максимальная освещённость на 3 м, лк943,1

Максимальная освещённость на 5 м, лк339,5

Максимальная освещённость на 7 м, лк173,2

Максимальная освещённость на 9 м, лк104,8

Режим"Только WW теплый белый, мин.зум"

Максимальная освещённость на 1 м, лк8232

Максимальная освещённость на 3 м, лк914,7

Максимальная освещённость на 5 м, лк329,3

Максимальная освещённость на 7 м, лк168

Максимальная освещённость на 9 м, лк101,6

Рекомендованная эффективная рабочая дистанция до, м7

Средние параметры освещенностиРежим"Все диоды на 100%"

Средняя освещённость на 1 м, лк10273

Средняя освещённость на 3 м, лк1141

Средняя освещённость на 5 м, лк410,9

Средняя освещённость на 7 м, лк209,7

Средняя освещённость на 9 м, лк126,8

Оптическая системаРаскрытие лучадинамическое

Угол луча (Beam angle) при мин.зуме, град.15,9

Поле луча (Field angle) при мин.зуме, град.38,3

Угол луча (Beam angle) при макс.зуме, град.43,9

Поле луча (Field angle) при макс.зуме, град.75,1

Широта изменения угла луча (MIN-MAX), град.28

Широта изменения угла поля (MIN-MAX), град.36,8

Шаг изменения угла (Beam angle), град.0,11

Шаг изменения поля (Field angle), град.0,144

Светораспределениесимметричное

Наличие Zoom (зум)Да

Точность зум, бит8

Исполнение зуммоторизованный

Тип зумалинейный

Общепринятый диапазон зум15,9-75,1°

Возможность установки фрост-фильтровДа

Ирисовая диафрагма (Iris)Нет

Система генерации цвета и эффектыМетод синтеза цветаАддитивный

Режим цветосмешения (синтез)RGBL+CW+WW

Точность синтеза цвета, бит16

Количество цветов, штболее 16 млн

Линейное изменение цветовой температуры (ЦТ)Да

Точность фильтра CTO, бит8

Диапазон цветовой температуры (ЦТ)3200-8000

Количество пресетов ЦТ, шт11

Интенсивность и стробоскопДиммер, бит16

Исполнение диммераэлектронный

Кривые диммированияДа

Количество кривых диммера, шт4

Выбор режима скорости диммераДа

Количество скоростей диммирования, шт.5

Функция выбора частоты обновления (частоты ШИМ)Да

Диапазон частоты обновления LED, Hz600-15000

Режимы стробоскопа, шт.1

Стробоскоп, максимальная частота20

Протоколы управления и режимыПротокол DMX-512Да

Протокол Art-NETНет

Протокол RDMДа

Протокол sACNНет

Беспроводной DMXДоп.опция

Количество режимов (персонализаций) DMX5

MIN кол-во DMX-каналов4

MAX кол-во DMX-каналов25

Режим DMX 1 (каналов)4

Режим DMX 2 (каналов)8

Режим DMX 3 (каналов)12

Режим DMX 4 (каналов)18

Режим DMX 5 (каналов)25

Требования по подключениюНаличие DMX-сплиттера с поддержкой протокола RDM

Встроенные авто программы, шт.10

Встроенные программы от звука, шт.10

Режим калибровки цветовДа

Режим выбора статичных сцен через менюДа

ИК-управлениеНет

Режим "Мастер-ведомый"Да

Режим "звуковой активации"Да

Выбор чувствительности микрофонаДа

Органы управления на корпусеОрганы управления на корпусеДисплей + 4 кнопки

Режим автоотключения дисплеяДа

Режим блокировки кнопокДа

Таймер учета времени работыДа

Информация о температуреДа

Язык интерфейса меню (дисплея)Китайский & Английский

Электротехнические параметрыНапряжение100-240 В, 50/60 Гц

MAX потребляемая мощность, Вт230

Коэффициент мощности (Power Factor (PF))н/д

Кнопка вкл/выкл питанияНет

Класс энергобезопасностиI (первый)

Система охлаждения и уровень шумаПринцип системы охлажденияАктивная

Способ охлаждениявоздушная конвекция + вентилятор

Классический автоматический режим работы вентиляторовДа

Сверхтихий режим вентилятораДа

Линейный режим изменения скорости вентилятораНет

Функция управления вентиляторамиДа

Интерпретация уровня шумаумеренно тихий и безопасный уровень шума

Интерфейсы подключенияРазъём питания POWERCON INДа

Разъём питания POWERCON OUTДа

Разъём сигнала DMX IN - XLR 3 PINДа

Разъём сигнала DMX OUT - XLR 3 PINДа

Беспроводной DMXДоп.опция

Рекомендуемая система беcпроводного DMXWiTR-DMX 512 (00-62662)

Разъём USB для обновления ПО или питания стороннего W-DMX приёмникаДа

Цвет и материал корпусаЦвет корпусаЧерный

Материал корпусаИнженерный пластик

Степень защиты корпусаIP20

Защита от коррозии корпуса и солиДа

Защита от УФ воздействияНет

Язык интерфейса (надписей) корпусаРусский / Английский

Климатические условияКлиматическое исполнение и категория размещенияУХЛ4

Диапазон рабочих температурот +1°C до +40°C

Относительная влажностьсреднегодовая — 60% при 20 С°;

максимальная — 80% при 25 С°.

В иных климатических условиях обязательноуличный защитный купол с подогревом

Физические параметры и установкаГабаритные размеры устройства, мм255,6x138x278

Вес нетто, кг3

Точка крепления страховочного тросаДа

Необходимое количество струбцин для подвеса, шт1

Установка на горизонтальные поверхностиНа лиру

Установка на фермы, софитыНа струбцину

УпаковкаГабаритные размеры упаковки, мм270x270x330

Вес брутто, кг4,3

Тип упаковкиКартонная коробка и пенополистирол

Требования к транспортировкеПалетный борт + амортизирующая упаковка

Комплект поставкиКабель питания, шт1

Сигнальный DMX кабель, штНет

Страховочный тросик, штНет

Омега-скоба (Fastlock), шт.Нет

Сменные линзы и фильтры (Frost)Опционально

ИК-пульт, штНет

Кашетирующие шторки, штОпционально (артикул:00-81825)

Руководство пользователя на русском языке, шт1

Срок службы и гарантияСрок службы (не менее), лет5

Гарантийный срок, лет1

Декларации и сертификатыТехнический регламент ТС 004/2011Да

Технический регламент ТС 020/2011Да

Технический регламент ТС 037/2016Да

Соответствие требованиям директивы RoHSДа

Соответствие требованиям директив Европейского союза (CE)Да
