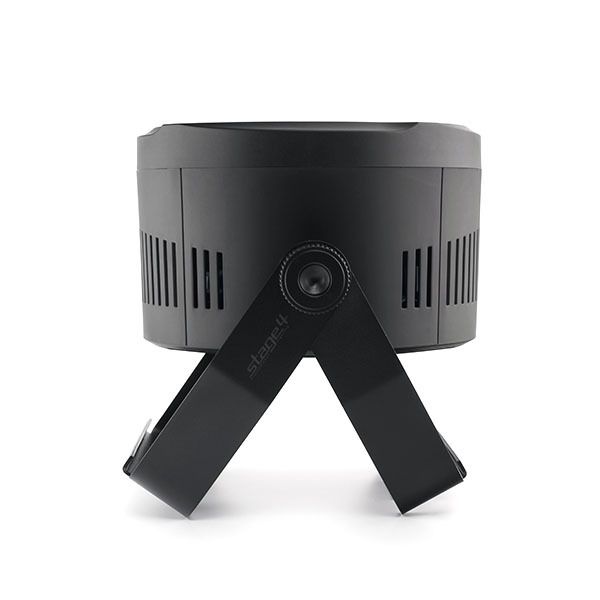

Светодиодный прожектор PAR STAGE4 UNITY Z-19 VICO

Светодиодный прожектор STAGE4 UNITY Z-19 VICO PAR — это инновационное предложение для профессионального светового оснащения. Модель сочетает эстетичный внешний вид, высокотехнологичные параметры и функционал, актуальный для специалистов в области освещения. В рамках серии UNITY представлены три основные подкатегории — WILOX, VICO и FAU. Каждая из них имеет индивидуальную компоновку светодиодов, при этом сохраняется высокий уровень унификации остальных компонентов.

Руководствуясь собственными разработками и пожеланиями пользователей из разных сфер сценического освещения, создаются решения, которые соответствуют реальным задачам, с которыми сталкиваются художники по свету. Полный контроль соответствия стандартам осуществляется командой бренда STAGE4 на всех этапах разработки и производства прожекторов семейства UNITY. В результате такого тесного сотрудничества и взаимодействия между производителем и пользователями удалось создать продукт, функционал которого на порядок превосходит прожекторы такого же класса и ценового сегмента, к которым все привыкли.

Прожекторы UNITY Z-19 VICO своим появлением совершили прорыв, благодаря современному шестицветному синтезу RGBALC, включающему красный (R), зеленый (G), синий (B), янтарный (A), лаймовый (L) и циановый (C) цвета. Такой разнообразный выбор цветных диодов дает возможность получить насыщенный синтезированный белый свет, а также убирать из спектра оттенки, которые негативно влияют на равномерное белое освещение, заменяя их другими, без потери качества белого света. Выбор спектра, из которого будет состоять световой поток, в сочетании с возможностью удаленного изменения угла раскрытия луча - то, что выгодного отличает прожекторы UNITY Z-19 VICO, от других прожекторов такого класса.

Области применения UNITY Z-19 VICO:

Фронтальное, верхнее, боковое сценическое освещение

Подсветка декораций, архитектурных элементов, инсталляций

Концертные шоу, оперные постановки, балет, драматические спектакли

Фото, кино - и телевизионные студии

Выставки, музейные экспозиции, бизнес-форумы, корпоративные мероприятия

UNITY Z-19 VICO – прожектор, для которого нет границ в работе с цветом, а ширина угла раскрытия луча меняется по одному клику. Расширенный функционал прожектора обусловлен 16-битным управлением диммером, настраиваемой частотой обновления (ШИМ) и высокими индексами CRI и TLCI, что позволяет получать качественную съемку вашего шоу даже на камеры мобильных устройств зрителей.

Для прожекторов Stage4 доступен полный комплект документации: профили для популярных световых консолей, 2D и 3D CAD-модели, IES-файлы светораспределения, 2D и 3D CAD-модели, отчеты о фотометрических испытаниях от независимой лаборатории. Программа входного контроля качества, наличие запасных частей, годовая гарантия и русскоязычная техническая поддержка – залог уверенности в долговечности вашего оборудования.

Премиальное качество и функционал теперь ближе, чем кажется. Благодаря UNITY Z-19 VICO передовые технологии теперь доступны широкому кругу специалистов по привлекательной цене.

Ключевые параметры и характеристики UNITY Z-19 VICO:

Тип устройства: светодиодный прожектор типа PAR

Области применения: театры, ТВ-студии, дома культуры, спортивные объекты, музеи, ночные клубы

Количество и мощность светодиодов: 19 ? 20 Вт

Световой поток: 2665,8 лм

Сила света: 11685 кд

Угол луча: 15,8° (при минимальном зуме), 42,3° (при максимальном зуме)

Угол светового поля: 38° (при минимальном зуме), 72,9° (при максимальном зуме)

Освещённость на расстоянии 5 м: 467,4 Лк

Рекомендуемое рабочее расстояние: до 7 м

Система цветосмешения: RGBALC

Диапазон цветовой температуры: от 3200 до 8000 К

Индекс цветопередачи (CRI): 72,9 Ra

Телевизионный индекс цветопередачи (TLCI) при 8000 К: 90

Протоколы управления: DMX-512, RDM

Количество DMX-каналов: от 4 до 25 (5 режимов)

Разрешение диммера и синтеза: 16 бит, 4 кривые диммирования, регулируемая скорость диммера

Частота ШИМ: от 600 до 15 000 Гц

Охлаждение: активное, включая тихий режим

Управление: дисплей с 4 кнопками

Кашетирующие шторки и сменные фрост-фильтры (опционально)

Габариты: 278 ? 138 ? 255.6 мм

Вес: 3 кг

Материал корпуса: пластик

Степень защиты: IP20

Технические характеристики

Общие сведенияНаименованиеUNITY Z-19 VICO

Тип устройстваPAR

СерияUNITY

МодельZ-19 VICO

ИмпортёрИмлайт

Артикул импортёра00-76309

Страна происхожденияКНР

Рекомендованная область примененияТеатры, ТВ-студии, Дома культуры, спортивные объекты, музеи, ночные клубы

Рекомендованное назначениеФронтальное, верхнее, боковое освещение сцены. Подсветка стен, объектов, декораций

Рекомендованная эффективная рабочая дистанция до, м7

Номинальные параметры источника светаИсточник света (далее ИС)Светодиод

Тип основного ИСШестицветный мультичип

Количество основных ИС, шт19

Мощность основного ИС, вт20

Световая эффективность ИС, лм/Втн/д

Световой поток ИС, лм784

Световой поток всех ИС, лм14896

Цвет основных ИСRGBALC (красный+зеленый+ синий+янтарный+лайм+циан)

Коррелированная цветовая температура (CCT) [A] диодов, К1800

Коррелированная цветовая температура (CCT) [L] диодов, К4150

Доминантная длина волны красных [R] диодов, нм625

Доминантная длина волны зеленых [G] диодов, нм525

Доминантная длина волны синих [B] диодов, нм455

Доминантная длина волны лайм [L] диодов, нм567

Пиковая длина волны красных [R] диодов, нм635

Пиковая длина волны зеленых [G] диодов, нм520

Пиковая длина волны синих [B] диодов, нм450

Пиковая длина волны лайм [L] диодов, нм543

Срок службы ИС, часн/д

Бренд ИСTYANSHINE

Фактические фотометрические параметры готового изделия (ГИ) в режиме "Все на 100%" (подтвержденные лабораторными испытаниями)Световой поток готового изделия (ГИ), лм2665,8

Сила света ГИ, кд11685

Лучистый поток (FE) ГИ, Вт8,3535

Световая эффективность ГИ, лм/Вт26,74

Цветовая температура ГИ (без фильтров) (CCT), К9834

Координата цветности [CIE 1931] (ГИ)x = 0.2881 y = 0.2806

Координата цветности [CIE 1976] (ГИ)u' = 0.1990 v' = 0.4361

Точка "Зеленый-Маджента" [DUV]-0,0089

Доминирующая длина волны (ГИ), нм473,6

Чистота цвета (ГИ)20,6

Пиковая длина волны (ГИ), нм453

Ширина кривой спектра (FWHM) (ГИ), нм25,3

Соотношение цветов ССТ (ГИ)R=18.5% G=72.1% B=9.4%

Фактические фотометрические параметры отдельных цветов готового изделияСветовой поток [R] красных диодов, лм735,4

Световой поток [G] зеленых диодов, лм1782,3

Световой поток [B] зеленых диодов, лм361,2

Световой поток [A] янтарных диодов, лм1525,4

Световой поток [L] лаймовых диодов, лм2246,8

Сила света [R] красных диодов, лм2852

Сила света [G] зеленых диодов, лм6773

Сила света [B] зеленых диодов, лм1366

Сила света [A] янтарных диодов, лм5903

Сила света [L] лаймовых диодов, лм8677

Доминантная длина волны [R] красных диодов, лм624,7

Доминантная длина волны [G] зеленых диодов, лм525,9

Доминантная длина волны [B] зеленых диодов, лм456,5

Доминантная длина волны [A] янтарных диодов, лм588,5

Доминантная длина волны [L] лаймовых диодов, лм567,1

Пиковая длина волны [R] красных диодов, лм638

Пиковая длина волны [G] зеленых диодов, лм519

Пиковая длина волны [B] зеленых диодов, лм451

Пиковая длина волны [A] янтарных диодов, лм603

Пиковая длина волны [L] лаймовых диодов, лм544

Индексы цветопередачи готового изделия (при минимальном зуме)Индексы цветопередачи в режиме"Все диоды на 100%"

Индекс CRI (R1-R8), Ra73,6

Индекс CRI R9, Ra-46

Индекс CRI (R1-R9), Ra60,3

Индекс CRI (R1-R15), Ra63,3

Индекс AvgR (Average Rendering Index)63,3

Индекс TM-30-15 (Rf/Rg)81/113

Индекс EEI0,75503

Индексы цветопередачи готового изделия (при максимальном зуме)Индексы цветопередачи в режиме"Все диоды на 100%"

Индекс CRI (R1-R8), Ra72,9

Индекс CRI R9, Ra-49

Индекс CRI (R1-R9), Ra59,3

Индекс CRI (R1-R15), Ra62,3

Индекс AvgR (Average Rendering Index)62,4

Индекс TM-30-15 (Rf/Rg)81/114

Индекс EEI0,51853

Индексы TLCI (качество белого света для камеры)Индекс TLCI (2012) при ЦТ 3200К92

Индекс TLCI (2012) при ЦТ 6000К83

Индекс TLCI (2012) при ЦТ 8000К90

Максимальные параметры освещенностиРежим"Все диоды на 100%"

Максимальная освещённость на 1 м, лк11685

Максимальная освещённость на 3 м, лк1298

Максимальная освещённость на 5 м, лк467,4

Максимальная освещённость на 7 м, лк238,5

Максимальная освещённость на 9 м, лк144,3

Рекомендованная эффективная рабочая дистанция до, м7

Средние параметры освещенностиРежим"Все диоды на 100%"

Средняя освещённость на 1 м, лк7245

Средняя освещённость на 3 м, лк805

Средняя освещённость на 5 м, лк289,8

Средняя освещённость на 7 м, лк147,9

Средняя освещённость на 9 м, лк89,45

Оптическая системаРаскрытие лучадинамическое

Угол луча (Beam angle) при мин.зуме, град.15,8

Поле луча (Field angle) при мин.зуме, град.38

Угол луча (Beam angle) при макс.зуме, град.42,3

Поле луча (Field angle) при макс.зуме, град.72,9

Широта изменения угла луча (MIN-MAX), град.26,5

Широта изменения угла поля (MIN-MAX), град.34,9

Шаг изменения угла (Beam angle), град.0,104

Шаг изменения поля (Field angle), град.0,137

Светораспределениесимметричное

Наличие Zoom (зум)Да

Точность зум, бит8

Исполнение зуммоторизованный

Тип зумалинейный

Общепринятый диапазон зум15,8-72,9°

Возможность установки фрост-фильтровДа

Ирисовая диафрагма (Iris)Нет

Система генерации цвета и эффектыМетод синтеза цветаАддитивный

Режим цветосмешения (синтез)RGBALC

Точность синтеза цвета, бит16

Количество цветов, штболее 16 млн

Линейное изменение цветовой температуры (ЦТ)Да

Точность фильтра CTO, бит8

Диапазон цветовой температуры (ЦТ)3200-8000

Количество пресетов ЦТ, шт11

Интенсивность и стробоскопДиммер, бит16

Исполнение диммераэлектронный

Кривые диммированияДа

Количество кривых диммера, шт4

Выбор режима скорости диммераДа

Количество скоростей диммирования, шт.5

Функция выбора частоты обновления (частоты ШИМ)Да

Диапазон частоты обновления LED, Hz600-15000

Режимы стробоскопа, шт.1

Стробоскоп, максимальная частота20

Протоколы управления и режимыПротокол DMX-512Да

Протокол Art-NETНет

Протокол RDMДа

Протокол sACNНет

Беспроводной DMXДоп.опция

Количество режимов (персонализаций) DMX5

MIN кол-во DMX-каналов4

MAX кол-во DMX-каналов25

Режим DMX 1 (каналов)4

Режим DMX 2 (каналов)8

Режим DMX 3 (каналов)12

Режим DMX 4 (каналов)18

Режим DMX 5 (каналов)25

Требования по подключениюНаличие DMX-сплиттера с поддержкой протокола RDM

Встроенные авто программы, шт.10

Встроенные программы от звука, шт.10

Режим калибровки цветовДа

Режим выбора статичных сцен через менюДа

ИК-управлениеНет

Режим "Мастер-ведомый"Да

Режим "звуковой активации"Да

Выбор чувствительности микрофонаДа

Органы управления на корпусеОрганы управления на корпусеДисплей + 4 кнопки

Режим автоотключения дисплеяДа

Режим блокировки кнопокДа

Таймер учета времени работыДа

Информация о температуреДа

Язык интерфейса меню (дисплея)Китайский & Английский

Электротехнические параметрыНапряжение100-240 В, 50/60 Гц

MAX потребляемая мощность, Вт230

Коэффициент мощности (Power Factor (PF))н/д

Кнопка вкл/выкл питанияНет

Класс энергобезопасностиI (первый)

Система охлаждения и уровень шумаПринцип системы охлажденияАктивная

Способ охлаждениявоздушная конвекция + вентилятор

Классический автоматический режим работы вентиляторовДа

Сверхтихий режим вентилятораДа

Линейный режим изменения скорости вентилятораНет

Функция управления вентиляторамиДа

Интерпретация уровня шумаумеренно тихий и безопасный уровень шума

Интерфейсы подключенияРазъём питания POWERCON INДа

Разъём питания POWERCON OUTДа

Разъём сигнала DMX IN - XLR 3 PINДа

Разъём сигнала DMX OUT - XLR 3 PINДа

Беспроводной DMXДоп.опция

Рекомендуемая система беcпроводного DMXWiTR-DMX 512 (00-62662)

Разъём USB для обновления ПО или питания стороннего W-DMX приёмникаДа

Цвет и материал корпусаЦвет корпусаЧерный

Материал корпусаИнженерный пластик

Степень защиты корпусаIP20

Защита от коррозии корпуса и солиДа

Защита от УФ воздействияНет

Язык интерфейса (надписей) корпусаРусский / Английский

Климатические условияКлиматическое исполнение и категория размещенияУХЛ4

Диапазон рабочих температурот +1°C до +40°C

Относительная влажностьсреднегодовая — 60% при 20 С°;

максимальная — 80% при 25 С°.

В иных климатических условиях обязательноуличный защитный купол с подогревом

Физические параметры и установкаГабаритные размеры устройства, мм255,6x138x278

Вес нетто, кг3

Точка крепления страховочного тросаДа

Необходимое количество струбцин для подвеса, шт1

Установка на горизонтальные поверхностиНа лиру

Установка на фермы, софитыНа струбцину

УпаковкаГабаритные размеры упаковки, мм270x270x330

Вес брутто, кг4,3

Тип упаковкиКартонная коробка и пенополистирол

Требования к транспортировкеПалетный борт + амортизирующая упаковка

Комплект поставкиКабель питания, шт1

Сигнальный DMX кабель, штНет

Страховочный тросик, штНет

Омега-скоба (Fastlock), шт.Нет

Сменные линзы и фильтры (Frost)Опционально

ИК-пульт, штНет

Кашетирующие шторки, штОпционально (артикул:00-81825)

Руководство пользователя на русском языке, шт1

Срок службы и гарантияСрок службы (не менее), лет5

Гарантийный срок, лет1

Декларации и сертификатыТехнический регламент ТС 004/2011Да

Технический регламент ТС 020/2011Да

Технический регламент ТС 037/2016Да

Соответствие требованиям директивы RoHSДа

Соответствие требованиям директив Европейского союза (CE)Да— это инновационное предложение для профессионального светового оснащения. Модель сочетает эстетичный внешний вид, высокотехнологичные параметры и функционал, актуальный для специалистов в области освещения. В рамках серии UNITY представлены три основные подкатегории — WILOX, VICO и FAU. Каждая из них имеет индивидуальную компоновку светодиодов, при этом сохраняется высокий уровень унификации остальных компонентов.

Руководствуясь собственными разработками и пожеланиями пользователей из разных сфер сценического освещения, создаются решения, которые соответствуют реальным задачам, с которыми сталкиваются художники по свету. Полный контроль соответствия стандартам осуществляется командой бренда STAGE4 на всех этапах разработки и производства прожекторов семейства UNITY. В результате такого тесного сотрудничества и взаимодействия между производителем и пользователями удалось создать продукт, функционал которого на порядок превосходит прожекторы такого же класса и ценового сегмента, к которым все привыкли.

Прожекторы UNITY Z-19 VICO своим появлением совершили прорыв, благодаря современному шестицветному синтезу RGBALC, включающему красный (R), зеленый (G), синий (B), янтарный (A), лаймовый (L) и циановый (C) цвета. Такой разнообразный выбор цветных диодов дает возможность получить насыщенный синтезированный белый свет, а также убирать из спектра оттенки, которые негативно влияют на равномерное белое освещение, заменяя их другими, без потери качества белого света. Выбор спектра, из которого будет состоять световой поток, в сочетании с возможностью удаленного изменения угла раскрытия луча - то, что выгодного отличает прожекторы UNITY Z-19 VICO, от других прожекторов такого класса.

Области применения UNITY Z-19 VICO:

Фронтальное, верхнее, боковое сценическое освещение

Подсветка декораций, архитектурных элементов, инсталляций

Концертные шоу, оперные постановки, балет, драматические спектакли

Фото, кино - и телевизионные студии

Выставки, музейные экспозиции, бизнес-форумы, корпоративные мероприятия

UNITY Z-19 VICO – прожектор, для которого нет границ в работе с цветом, а ширина угла раскрытия луча меняется по одному клику. Расширенный функционал прожектора обусловлен 16-битным управлением диммером, настраиваемой частотой обновления (ШИМ) и высокими индексами CRI и TLCI, что позволяет получать качественную съемку вашего шоу даже на камеры мобильных устройств зрителей.

Для прожекторов Stage4 доступен полный комплект документации: профили для популярных световых консолей, 2D и 3D CAD-модели, IES-файлы светораспределения, 2D и 3D CAD-модели, отчеты о фотометрических испытаниях от независимой лаборатории. Программа входного контроля качества, наличие запасных частей, годовая гарантия и русскоязычная техническая поддержка – залог уверенности в долговечности вашего оборудования.

Премиальное качество и функционал теперь ближе, чем кажется. Благодаря UNITY Z-19 VICO передовые технологии теперь доступны широкому кругу специалистов по привлекательной цене.

Ключевые параметры и характеристики UNITY Z-19 VICO:

Тип устройства: светодиодный прожектор типа PAR

Области применения: театры, ТВ-студии, дома культуры, спортивные объекты, музеи, ночные клубы

Количество и мощность светодиодов: 19 ? 20 Вт

Световой поток: 2665,8 лм

Сила света: 11685 кд

Угол луча: 15,8° (при минимальном зуме), 42,3° (при максимальном зуме)

Угол светового поля: 38° (при минимальном зуме), 72,9° (при максимальном зуме)

Освещённость на расстоянии 5 м: 467,4 Лк

Рекомендуемое рабочее расстояние: до 7 м

Система цветосмешения: RGBALC

Диапазон цветовой температуры: от 3200 до 8000 К

Индекс цветопередачи (CRI): 72,9 Ra

Телевизионный индекс цветопередачи (TLCI) при 8000 К: 90

Протоколы управления: DMX-512, RDM

Количество DMX-каналов: от 4 до 25 (5 режимов)

Разрешение диммера и синтеза: 16 бит, 4 кривые диммирования, регулируемая скорость диммера

Частота ШИМ: от 600 до 15 000 Гц

Охлаждение: активное, включая тихий режим

Управление: дисплей с 4 кнопками

Кашетирующие шторки и сменные фрост-фильтры (опционально)

Габариты: 278 ? 138 ? 255.6 мм

Вес: 3 кг

Материал корпуса: пластик

Степень защиты: IP20

Технические характеристики

Общие сведенияНаименованиеUNITY Z-19 VICO

Тип устройстваPAR

СерияUNITY

МодельZ-19 VICO

ИмпортёрИмлайт

Артикул импортёра00-76309

Страна происхожденияКНР

Рекомендованная область примененияТеатры, ТВ-студии, Дома культуры, спортивные объекты, музеи, ночные клубы

Рекомендованное назначениеФронтальное, верхнее, боковое освещение сцены. Подсветка стен, объектов, декораций

Рекомендованная эффективная рабочая дистанция до, м7

Номинальные параметры источника светаИсточник света (далее ИС)Светодиод

Тип основного ИСШестицветный мультичип

Количество основных ИС, шт19

Мощность основного ИС, вт20

Световая эффективность ИС, лм/Втн/д

Световой поток ИС, лм784

Световой поток всех ИС, лм14896

Цвет основных ИСRGBALC (красный+зеленый+ синий+янтарный+лайм+циан)

Коррелированная цветовая температура (CCT) [A] диодов, К1800

Коррелированная цветовая температура (CCT) [L] диодов, К4150

Доминантная длина волны красных [R] диодов, нм625

Доминантная длина волны зеленых [G] диодов, нм525

Доминантная длина волны синих [B] диодов, нм455

Доминантная длина волны лайм [L] диодов, нм567

Пиковая длина волны красных [R] диодов, нм635

Пиковая длина волны зеленых [G] диодов, нм520

Пиковая длина волны синих [B] диодов, нм450

Пиковая длина волны лайм [L] диодов, нм543

Срок службы ИС, часн/д

Бренд ИСTYANSHINE

Фактические фотометрические параметры готового изделия (ГИ) в режиме "Все на 100%" (подтвержденные лабораторными испытаниями)Световой поток готового изделия (ГИ), лм2665,8

Сила света ГИ, кд11685

Лучистый поток (FE) ГИ, Вт8,3535

Световая эффективность ГИ, лм/Вт26,74

Цветовая температура ГИ (без фильтров) (CCT), К9834

Координата цветности [CIE 1931] (ГИ)x = 0.2881 y = 0.2806

Координата цветности [CIE 1976] (ГИ)u' = 0.1990 v' = 0.4361

Точка "Зеленый-Маджента" [DUV]-0,0089

Доминирующая длина волны (ГИ), нм473,6

Чистота цвета (ГИ)20,6

Пиковая длина волны (ГИ), нм453

Ширина кривой спектра (FWHM) (ГИ), нм25,3

Соотношение цветов ССТ (ГИ)R=18.5% G=72.1% B=9.4%

Фактические фотометрические параметры отдельных цветов готового изделияСветовой поток [R] красных диодов, лм735,4

Световой поток [G] зеленых диодов, лм1782,3

Световой поток [B] зеленых диодов, лм361,2

Световой поток [A] янтарных диодов, лм1525,4

Световой поток [L] лаймовых диодов, лм2246,8

Сила света [R] красных диодов, лм2852

Сила света [G] зеленых диодов, лм6773

Сила света [B] зеленых диодов, лм1366

Сила света [A] янтарных диодов, лм5903

Сила света [L] лаймовых диодов, лм8677

Доминантная длина волны [R] красных диодов, лм624,7

Доминантная длина волны [G] зеленых диодов, лм525,9

Доминантная длина волны [B] зеленых диодов, лм456,5

Доминантная длина волны [A] янтарных диодов, лм588,5

Доминантная длина волны [L] лаймовых диодов, лм567,1

Пиковая длина волны [R] красных диодов, лм638

Пиковая длина волны [G] зеленых диодов, лм519

Пиковая длина волны [B] зеленых диодов, лм451

Пиковая длина волны [A] янтарных диодов, лм603

Пиковая длина волны [L] лаймовых диодов, лм544

Индексы цветопередачи готового изделия (при минимальном зуме)Индексы цветопередачи в режиме"Все диоды на 100%"

Индекс CRI (R1-R8), Ra73,6

Индекс CRI R9, Ra-46

Индекс CRI (R1-R9), Ra60,3

Индекс CRI (R1-R15), Ra63,3

Индекс AvgR (Average Rendering Index)63,3

Индекс TM-30-15 (Rf/Rg)81/113

Индекс EEI0,75503

Индексы цветопередачи готового изделия (при максимальном зуме)Индексы цветопередачи в режиме"Все диоды на 100%"

Индекс CRI (R1-R8), Ra72,9

Индекс CRI R9, Ra-49

Индекс CRI (R1-R9), Ra59,3

Индекс CRI (R1-R15), Ra62,3

Индекс AvgR (Average Rendering Index)62,4

Индекс TM-30-15 (Rf/Rg)81/114

Индекс EEI0,51853

Индексы TLCI (качество белого света для камеры)Индекс TLCI (2012) при ЦТ 3200К92

Индекс TLCI (2012) при ЦТ 6000К83

Индекс TLCI (2012) при ЦТ 8000К90

Максимальные параметры освещенностиРежим"Все диоды на 100%"

Максимальная освещённость на 1 м, лк11685

Максимальная освещённость на 3 м, лк1298

Максимальная освещённость на 5 м, лк467,4

Максимальная освещённость на 7 м, лк238,5

Максимальная освещённость на 9 м, лк144,3

Рекомендованная эффективная рабочая дистанция до, м7

Средние параметры освещенностиРежим"Все диоды на 100%"

Средняя освещённость на 1 м, лк7245

Средняя освещённость на 3 м, лк805

Средняя освещённость на 5 м, лк289,8

Средняя освещённость на 7 м, лк147,9

Средняя освещённость на 9 м, лк89,45

Оптическая системаРаскрытие лучадинамическое

Угол луча (Beam angle) при мин.зуме, град.15,8

Поле луча (Field angle) при мин.зуме, град.38

Угол луча (Beam angle) при макс.зуме, град.42,3

Поле луча (Field angle) при макс.зуме, град.72,9

Широта изменения угла луча (MIN-MAX), град.26,5

Широта изменения угла поля (MIN-MAX), град.34,9

Шаг изменения угла (Beam angle), град.0,104

Шаг изменения поля (Field angle), град.0,137

Светораспределениесимметричное

Наличие Zoom (зум)Да

Точность зум, бит8

Исполнение зуммоторизованный

Тип зумалинейный

Общепринятый диапазон зум15,8-72,9°

Возможность установки фрост-фильтровДа

Ирисовая диафрагма (Iris)Нет

Система генерации цвета и эффектыМетод синтеза цветаАддитивный

Режим цветосмешения (синтез)RGBALC

Точность синтеза цвета, бит16

Количество цветов, штболее 16 млн

Линейное изменение цветовой температуры (ЦТ)Да

Точность фильтра CTO, бит8

Диапазон цветовой температуры (ЦТ)3200-8000

Количество пресетов ЦТ, шт11

Интенсивность и стробоскопДиммер, бит16

Исполнение диммераэлектронный

Кривые диммированияДа

Количество кривых диммера, шт4

Выбор режима скорости диммераДа

Количество скоростей диммирования, шт.5

Функция выбора частоты обновления (частоты ШИМ)Да

Диапазон частоты обновления LED, Hz600-15000

Режимы стробоскопа, шт.1

Стробоскоп, максимальная частота20

Протоколы управления и режимыПротокол DMX-512Да

Протокол Art-NETНет

Протокол RDMДа

Протокол sACNНет

Беспроводной DMXДоп.опция

Количество режимов (персонализаций) DMX5

MIN кол-во DMX-каналов4

MAX кол-во DMX-каналов25

Режим DMX 1 (каналов)4

Режим DMX 2 (каналов)8

Режим DMX 3 (каналов)12

Режим DMX 4 (каналов)18

Режим DMX 5 (каналов)25

Требования по подключениюНаличие DMX-сплиттера с поддержкой протокола RDM

Встроенные авто программы, шт.10

Встроенные программы от звука, шт.10

Режим калибровки цветовДа

Режим выбора статичных сцен через менюДа

ИК-управлениеНет

Режим "Мастер-ведомый"Да

Режим "звуковой активации"Да

Выбор чувствительности микрофонаДа

Органы управления на корпусеОрганы управления на корпусеДисплей + 4 кнопки

Режим автоотключения дисплеяДа

Режим блокировки кнопокДа

Таймер учета времени работыДа

Информация о температуреДа

Язык интерфейса меню (дисплея)Китайский & Английский

Электротехнические параметрыНапряжение100-240 В, 50/60 Гц

MAX потребляемая мощность, Вт230

Коэффициент мощности (Power Factor (PF))н/д

Кнопка вкл/выкл питанияНет

Класс энергобезопасностиI (первый)

Система охлаждения и уровень шумаПринцип системы охлажденияАктивная

Способ охлаждениявоздушная конвекция + вентилятор

Классический автоматический режим работы вентиляторовДа

Сверхтихий режим вентилятораДа

Линейный режим изменения скорости вентилятораНет

Функция управления вентиляторамиДа

Интерпретация уровня шумаумеренно тихий и безопасный уровень шума

Интерфейсы подключенияРазъём питания POWERCON INДа

Разъём питания POWERCON OUTДа

Разъём сигнала DMX IN - XLR 3 PINДа

Разъём сигнала DMX OUT - XLR 3 PINДа

Беспроводной DMXДоп.опция

Рекомендуемая система беcпроводного DMXWiTR-DMX 512 (00-62662)

Разъём USB для обновления ПО или питания стороннего W-DMX приёмникаДа

Цвет и материал корпусаЦвет корпусаЧерный

Материал корпусаИнженерный пластик

Степень защиты корпусаIP20

Защита от коррозии корпуса и солиДа

Защита от УФ воздействияНет

Язык интерфейса (надписей) корпусаРусский / Английский

Климатические условияКлиматическое исполнение и категория размещенияУХЛ4

Диапазон рабочих температурот +1°C до +40°C

Относительная влажностьсреднегодовая — 60% при 20 С°;

максимальная — 80% при 25 С°.

В иных климатических условиях обязательноуличный защитный купол с подогревом

Физические параметры и установкаГабаритные размеры устройства, мм255,6x138x278

Вес нетто, кг3

Точка крепления страховочного тросаДа

Необходимое количество струбцин для подвеса, шт1

Установка на горизонтальные поверхностиНа лиру

Установка на фермы, софитыНа струбцину

УпаковкаГабаритные размеры упаковки, мм270x270x330

Вес брутто, кг4,3

Тип упаковкиКартонная коробка и пенополистирол

Требования к транспортировкеПалетный борт + амортизирующая упаковка

Комплект поставкиКабель питания, шт1

Сигнальный DMX кабель, штНет

Страховочный тросик, штНет

Омега-скоба (Fastlock), шт.Нет

Сменные линзы и фильтры (Frost)Опционально

ИК-пульт, штНет

Кашетирующие шторки, штОпционально (артикул:00-81825)

Руководство пользователя на русском языке, шт1

Срок службы и гарантияСрок службы (не менее), лет5

Гарантийный срок, лет1

Декларации и сертификатыТехнический регламент ТС 004/2011Да

Технический регламент ТС 020/2011Да

Технический регламент ТС 037/2016Да

Соответствие требованиям директивы RoHSДа

Соответствие требованиям директив Европейского союза (CE)Да— это инновационное предложение для профессионального светового оснащения. Модель сочетает эстетичный внешний вид, высокотехнологичные параметры и функционал, актуальный для специалистов в области освещения. В рамках серии UNITY представлены три основные подкатегории — WILOX, VICO и FAU. Каждая из них имеет индивидуальную компоновку светодиодов, при этом сохраняется высокий уровень унификации остальных компонентов.

Руководствуясь собственными разработками и пожеланиями пользователей из разных сфер сценического освещения, создаются решения, которые соответствуют реальным задачам, с которыми сталкиваются художники по свету. Полный контроль соответствия стандартам осуществляется командой бренда STAGE4 на всех этапах разработки и производства прожекторов семейства UNITY. В результате такого тесного сотрудничества и взаимодействия между производителем и пользователями удалось создать продукт, функционал которого на порядок превосходит прожекторы такого же класса и ценового сегмента, к которым все привыкли.

Прожекторы UNITY Z-19 VICO своим появлением совершили прорыв, благодаря современному шестицветному синтезу RGBALC, включающему красный (R), зеленый (G), синий (B), янтарный (A), лаймовый (L) и циановый (C) цвета. Такой разнообразный выбор цветных диодов дает возможность получить насыщенный синтезированный белый свет, а также убирать из спектра оттенки, которые негативно влияют на равномерное белое освещение, заменяя их другими, без потери качества белого света. Выбор спектра, из которого будет состоять световой поток, в сочетании с возможностью удаленного изменения угла раскрытия луча - то, что выгодного отличает прожекторы UNITY Z-19 VICO, от других прожекторов такого класса.

Области применения UNITY Z-19 VICO:

Фронтальное, верхнее, боковое сценическое освещение

Подсветка декораций, архитектурных элементов, инсталляций

Концертные шоу, оперные постановки, балет, драматические спектакли

Фото, кино - и телевизионные студии

Выставки, музейные экспозиции, бизнес-форумы, корпоративные мероприятия

UNITY Z-19 VICO – прожектор, для которого нет границ в работе с цветом, а ширина угла раскрытия луча меняется по одному клику. Расширенный функционал прожектора обусловлен 16-битным управлением диммером, настраиваемой частотой обновления (ШИМ) и высокими индексами CRI и TLCI, что позволяет получать качественную съемку вашего шоу даже на камеры мобильных устройств зрителей.

Для прожекторов Stage4 доступен полный комплект документации: профили для популярных световых консолей, 2D и 3D CAD-модели, IES-файлы светораспределения, 2D и 3D CAD-модели, отчеты о фотометрических испытаниях от независимой лаборатории. Программа входного контроля качества, наличие запасных частей, годовая гарантия и русскоязычная техническая поддержка – залог уверенности в долговечности вашего оборудования.

Премиальное качество и функционал теперь ближе, чем кажется. Благодаря UNITY Z-19 VICO передовые технологии теперь доступны широкому кругу специалистов по привлекательной цене.

Ключевые параметры и характеристики UNITY Z-19 VICO:

Тип устройства: светодиодный прожектор типа PAR

Области применения: театры, ТВ-студии, дома культуры, спортивные объекты, музеи, ночные клубы

Количество и мощность светодиодов: 19 ? 20 Вт

Световой поток: 2665,8 лм

Сила света: 11685 кд

Угол луча: 15,8° (при минимальном зуме), 42,3° (при максимальном зуме)

Угол светового поля: 38° (при минимальном зуме), 72,9° (при максимальном зуме)

Освещённость на расстоянии 5 м: 467,4 Лк

Рекомендуемое рабочее расстояние: до 7 м

Система цветосмешения: RGBALC

Диапазон цветовой температуры: от 3200 до 8000 К

Индекс цветопередачи (CRI): 72,9 Ra

Телевизионный индекс цветопередачи (TLCI) при 8000 К: 90

Протоколы управления: DMX-512, RDM

Количество DMX-каналов: от 4 до 25 (5 режимов)

Разрешение диммера и синтеза: 16 бит, 4 кривые диммирования, регулируемая скорость диммера

Частота ШИМ: от 600 до 15 000 Гц

Охлаждение: активное, включая тихий режим

Управление: дисплей с 4 кнопками

Кашетирующие шторки и сменные фрост-фильтры (опционально)

Габариты: 278 ? 138 ? 255.6 мм

Вес: 3 кг

Материал корпуса: пластик

Степень защиты: IP20

Технические характеристики

Общие сведенияНаименованиеUNITY Z-19 VICO

Тип устройстваPAR

СерияUNITY

МодельZ-19 VICO

ИмпортёрИмлайт

Артикул импортёра00-76309

Страна происхожденияКНР

Рекомендованная область примененияТеатры, ТВ-студии, Дома культуры, спортивные объекты, музеи, ночные клубы

Рекомендованное назначениеФронтальное, верхнее, боковое освещение сцены. Подсветка стен, объектов, декораций

Рекомендованная эффективная рабочая дистанция до, м7

Номинальные параметры источника светаИсточник света (далее ИС)Светодиод

Тип основного ИСШестицветный мультичип

Количество основных ИС, шт19

Мощность основного ИС, вт20

Световая эффективность ИС, лм/Втн/д

Световой поток ИС, лм784

Световой поток всех ИС, лм14896

Цвет основных ИСRGBALC (красный+зеленый+ синий+янтарный+лайм+циан)

Коррелированная цветовая температура (CCT) [A] диодов, К1800

Коррелированная цветовая температура (CCT) [L] диодов, К4150

Доминантная длина волны красных [R] диодов, нм625

Доминантная длина волны зеленых [G] диодов, нм525

Доминантная длина волны синих [B] диодов, нм455

Доминантная длина волны лайм [L] диодов, нм567

Пиковая длина волны красных [R] диодов, нм635

Пиковая длина волны зеленых [G] диодов, нм520

Пиковая длина волны синих [B] диодов, нм450

Пиковая длина волны лайм [L] диодов, нм543

Срок службы ИС, часн/д

Бренд ИСTYANSHINE

Фактические фотометрические параметры готового изделия (ГИ) в режиме "Все на 100%" (подтвержденные лабораторными испытаниями)Световой поток готового изделия (ГИ), лм2665,8

Сила света ГИ, кд11685

Лучистый поток (FE) ГИ, Вт8,3535

Световая эффективность ГИ, лм/Вт26,74

Цветовая температура ГИ (без фильтров) (CCT), К9834

Координата цветности [CIE 1931] (ГИ)x = 0.2881 y = 0.2806

Координата цветности [CIE 1976] (ГИ)u' = 0.1990 v' = 0.4361

Точка "Зеленый-Маджента" [DUV]-0,0089

Доминирующая длина волны (ГИ), нм473,6

Чистота цвета (ГИ)20,6

Пиковая длина волны (ГИ), нм453

Ширина кривой спектра (FWHM) (ГИ), нм25,3

Соотношение цветов ССТ (ГИ)R=18.5% G=72.1% B=9.4%

Фактические фотометрические параметры отдельных цветов готового изделияСветовой поток [R] красных диодов, лм735,4

Световой поток [G] зеленых диодов, лм1782,3

Световой поток [B] зеленых диодов, лм361,2

Световой поток [A] янтарных диодов, лм1525,4

Световой поток [L] лаймовых диодов, лм2246,8

Сила света [R] красных диодов, лм2852

Сила света [G] зеленых диодов, лм6773

Сила света [B] зеленых диодов, лм1366

Сила света [A] янтарных диодов, лм5903

Сила света [L] лаймовых диодов, лм8677

Доминантная длина волны [R] красных диодов, лм624,7

Доминантная длина волны [G] зеленых диодов, лм525,9

Доминантная длина волны [B] зеленых диодов, лм456,5

Доминантная длина волны [A] янтарных диодов, лм588,5

Доминантная длина волны [L] лаймовых диодов, лм567,1

Пиковая длина волны [R] красных диодов, лм638

Пиковая длина волны [G] зеленых диодов, лм519

Пиковая длина волны [B] зеленых диодов, лм451

Пиковая длина волны [A] янтарных диодов, лм603

Пиковая длина волны [L] лаймовых диодов, лм544

Индексы цветопередачи готового изделия (при минимальном зуме)Индексы цветопередачи в режиме"Все диоды на 100%"

Индекс CRI (R1-R8), Ra73,6

Индекс CRI R9, Ra-46

Индекс CRI (R1-R9), Ra60,3

Индекс CRI (R1-R15), Ra63,3

Индекс AvgR (Average Rendering Index)63,3

Индекс TM-30-15 (Rf/Rg)81/113

Индекс EEI0,75503

Индексы цветопередачи готового изделия (при максимальном зуме)Индексы цветопередачи в режиме"Все диоды на 100%"

Индекс CRI (R1-R8), Ra72,9

Индекс CRI R9, Ra-49

Индекс CRI (R1-R9), Ra59,3

Индекс CRI (R1-R15), Ra62,3

Индекс AvgR (Average Rendering Index)62,4

Индекс TM-30-15 (Rf/Rg)81/114

Индекс EEI0,51853

Индексы TLCI (качество белого света для камеры)Индекс TLCI (2012) при ЦТ 3200К92

Индекс TLCI (2012) при ЦТ 6000К83

Индекс TLCI (2012) при ЦТ 8000К90

Максимальные параметры освещенностиРежим"Все диоды на 100%"

Максимальная освещённость на 1 м, лк11685

Максимальная освещённость на 3 м, лк1298

Максимальная освещённость на 5 м, лк467,4

Максимальная освещённость на 7 м, лк238,5

Максимальная освещённость на 9 м, лк144,3

Рекомендованная эффективная рабочая дистанция до, м7

Средние параметры освещенностиРежим"Все диоды на 100%"

Средняя освещённость на 1 м, лк7245

Средняя освещённость на 3 м, лк805

Средняя освещённость на 5 м, лк289,8

Средняя освещённость на 7 м, лк147,9

Средняя освещённость на 9 м, лк89,45

Оптическая системаРаскрытие лучадинамическое

Угол луча (Beam angle) при мин.зуме, град.15,8

Поле луча (Field angle) при мин.зуме, град.38

Угол луча (Beam angle) при макс.зуме, град.42,3

Поле луча (Field angle) при макс.зуме, град.72,9

Широта изменения угла луча (MIN-MAX), град.26,5

Широта изменения угла поля (MIN-MAX), град.34,9

Шаг изменения угла (Beam angle), град.0,104

Шаг изменения поля (Field angle), град.0,137

Светораспределениесимметричное

Наличие Zoom (зум)Да

Точность зум, бит8

Исполнение зуммоторизованный

Тип зумалинейный

Общепринятый диапазон зум15,8-72,9°

Возможность установки фрост-фильтровДа

Ирисовая диафрагма (Iris)Нет

Система генерации цвета и эффектыМетод синтеза цветаАддитивный

Режим цветосмешения (синтез)RGBALC

Точность синтеза цвета, бит16

Количество цветов, штболее 16 млн

Линейное изменение цветовой температуры (ЦТ)Да

Точность фильтра CTO, бит8

Диапазон цветовой температуры (ЦТ)3200-8000

Количество пресетов ЦТ, шт11

Интенсивность и стробоскопДиммер, бит16

Исполнение диммераэлектронный

Кривые диммированияДа

Количество кривых диммера, шт4

Выбор режима скорости диммераДа

Количество скоростей диммирования, шт.5

Функция выбора частоты обновления (частоты ШИМ)Да

Диапазон частоты обновления LED, Hz600-15000

Режимы стробоскопа, шт.1

Стробоскоп, максимальная частота20

Протоколы управления и режимыПротокол DMX-512Да

Протокол Art-NETНет

Протокол RDMДа

Протокол sACNНет

Беспроводной DMXДоп.опция

Количество режимов (персонализаций) DMX5

MIN кол-во DMX-каналов4

MAX кол-во DMX-каналов25

Режим DMX 1 (каналов)4

Режим DMX 2 (каналов)8

Режим DMX 3 (каналов)12

Режим DMX 4 (каналов)18

Режим DMX 5 (каналов)25

Требования по подключениюНаличие DMX-сплиттера с поддержкой протокола RDM

Встроенные авто программы, шт.10

Встроенные программы от звука, шт.10

Режим калибровки цветовДа

Режим выбора статичных сцен через менюДа

ИК-управлениеНет

Режим "Мастер-ведомый"Да

Режим "звуковой активации"Да

Выбор чувствительности микрофонаДа

Органы управления на корпусеОрганы управления на корпусеДисплей + 4 кнопки

Режим автоотключения дисплеяДа

Режим блокировки кнопокДа

Таймер учета времени работыДа

Информация о температуреДа

Язык интерфейса меню (дисплея)Китайский & Английский

Электротехнические параметрыНапряжение100-240 В, 50/60 Гц

MAX потребляемая мощность, Вт230

Коэффициент мощности (Power Factor (PF))н/д

Кнопка вкл/выкл питанияНет

Класс энергобезопасностиI (первый)

Система охлаждения и уровень шумаПринцип системы охлажденияАктивная

Способ охлаждениявоздушная конвекция + вентилятор

Классический автоматический режим работы вентиляторовДа

Сверхтихий режим вентилятораДа

Линейный режим изменения скорости вентилятораНет

Функция управления вентиляторамиДа

Интерпретация уровня шумаумеренно тихий и безопасный уровень шума

Интерфейсы подключенияРазъём питания POWERCON INДа

Разъём питания POWERCON OUTДа

Разъём сигнала DMX IN - XLR 3 PINДа

Разъём сигнала DMX OUT - XLR 3 PINДа

Беспроводной DMXДоп.опция

Рекомендуемая система беcпроводного DMXWiTR-DMX 512 (00-62662)

Разъём USB для обновления ПО или питания стороннего W-DMX приёмникаДа

Цвет и материал корпусаЦвет корпусаЧерный

Материал корпусаИнженерный пластик

Степень защиты корпусаIP20

Защита от коррозии корпуса и солиДа

Защита от УФ воздействияНет

Язык интерфейса (надписей) корпусаРусский / Английский

Климатические условияКлиматическое исполнение и категория размещенияУХЛ4

Диапазон рабочих температурот +1°C до +40°C

Относительная влажностьсреднегодовая — 60% при 20 С°;

максимальная — 80% при 25 С°.

В иных климатических условиях обязательноуличный защитный купол с подогревом

Физические параметры и установкаГабаритные размеры устройства, мм255,6x138x278

Вес нетто, кг3

Точка крепления страховочного тросаДа

Необходимое количество струбцин для подвеса, шт1

Установка на горизонтальные поверхностиНа лиру

Установка на фермы, софитыНа струбцину

УпаковкаГабаритные размеры упаковки, мм270x270x330

Вес брутто, кг4,3

Тип упаковкиКартонная коробка и пенополистирол

Требования к транспортировкеПалетный борт + амортизирующая упаковка

Комплект поставкиКабель питания, шт1

Сигнальный DMX кабель, штНет

Страховочный тросик, штНет

Омега-скоба (Fastlock), шт.Нет

Сменные линзы и фильтры (Frost)Опционально

ИК-пульт, штНет

Кашетирующие шторки, штОпционально (артикул:00-81825)

Руководство пользователя на русском языке, шт1

Срок службы и гарантияСрок службы (не менее), лет5

Гарантийный срок, лет1

Декларации и сертификатыТехнический регламент ТС 004/2011Да

Технический регламент ТС 020/2011Да

Технический регламент ТС 037/2016Да

Соответствие требованиям директивы RoHSДа

Соответствие требованиям директив Европейского союза (CE)Да
