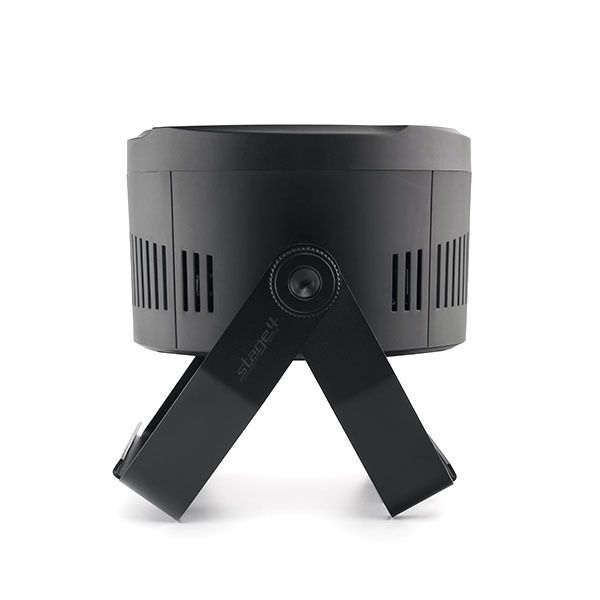

Светодиодный прожектор PAR STAGE4 UNITY Z-19 FAU

Светодиодный прожектор STAGE4 UNITY Z-19 FAU PAR — это современное, высокотехнологичное решение в области профессионального сценического освещения. Компактный PAR-прожектор, сочетающий в себе передовые светодиодные технологии, надёжную конструкцию и обширный функционал. Оснащённый 19 высокоэффективными светодиодами мощностью 20 Вт каждый с цветосмешением RGBWA+UV и функцией зума, прожектор формирует направленный луч с изменяемым углом раскрытия.

Шестицветный синтез RGBWA+UV открывает широкий простор для творчества. Добавление янтарных диодов придает лучу тёплые, «ламповые» оттенки, компенсируя недостающие участки спектра привычной системы RGBW, а ультрафиолетовые диоды обеспечивают эффект свечения белых и флуоресцентных поверхностей, что особенно актуально для творческих постановок.

Одним из ключевых преимуществ UNITY Z-19 FAU является система управления с 16-битным диммером и 16-битным синтезом цветов, обеспечивающая более 65 тысяч градаций интенсивности для каждого канала. Четыре варианта кривых диммирования с регулируемой скоростью позволяют адаптировать освещение для любых ситуаций. Настраиваемая частота обновления диодов (ШИМ) позволяет устранить мерцание, возникающее при совпадении частоты обновления диодов и частоты работы камеры, что особенно важно для освещения телестудий, киностудий и онлайн-трансляций.

Области применения UNITY Z-19 FAU:

Контровое и верхнее освещение сцены

Подсветка декораций, инсталляций в тематических парках, архитектурных элементов

Концертные шоу и театральные постановки

Телевизионные, фото- и киностудии

Выставки, ночные клубы, корпоративные мероприятия, бизнес-форумы, презентации

Для фронтального, выносного и бокового освещения рекомендуются модели UNITY WILOX и UNITY VICO, оснащённые более подходящими для этих целей конфигурациями светодиодов.

2D и 3D CAD-модели, IES-файлы светораспределения, профили для популярных световых консолей, фотометрические отчёты независимой лаборатории – все это входит в комплектацию прожекторов Stage4, а русскоязычная техническая поддержка, наличие запасных частей и программа входного контроля качества, обеспечивают уверенность в том, что прожектор будет стабильно работать долгие годы.

Благодаря UNITY Z-19 FAU передовые технологии теперь доступны широкому кругу специалистов по привлекательной цене.

Ключевые параметры и характеристики UNITY Z-19 FAU:

Тип устройства: светодиодный прожектор типа PAR

Области применения: Театры, ТВ-студии, Дома культуры, спортивные объекты, музеи, ночные клубы

Количество и мощность светодиодов: 19 ? 20 Вт

Световой поток: 2699,5 лм

Сила света: 14264 кд

Угол луча: 15,4° (при минимальном зуме), 42,4° (при максимальном зуме)

Угол светового поля: 37,3° (при минимальном зуме), 72,6° (при максимальном зуме)

Освещённость на расстоянии 5 м: 570,6 лк

Рекомендуемая дистанция установки: до 7 м

Система цветосмешения: RGBWA+UV

Диапазон цветовой температуры: от 3200 до 8000 К

Индекс цветопередачи (CRI): 54 Ra

Протоколы управления: DMX-512, RDM

Количество DMX-каналов: от 4 до 25 (5 режимов)

Разрешение диммера и синтеза: 16 бит, 4 кривые диммирования, регулируемая скорость диммера

Частота ШИМ: от 600 до 15 000 Гц

Охлаждение: активное, включая тихий режим

Управление: дисплей с 4 кнопками

Габариты: 278 ? 138 ? 255.6 мм

Вес: 3 кг

Материал корпуса: пластик

Степень защиты: IP20

Технические характеристики

Общие сведенияНаименованиеUNITY Z-19 FAU

Тип устройстваPAR

СерияUNITY

МодельZ-19 FAU

ИмпортёрИмлайт

Артикул импортёра00-76310

Страна происхожденияКНР

Рекомендованная область примененияТеатры, ТВ-студии, Дома культуры, спортивные объекты, музеи, ночные клубы

Рекомендованное назначениеФронтальное, верхнее, боковое освещение сцены. Подсветка стен, объектов, декораций

Рекомендованная эффективная рабочая дистанция до, м7

Номинальные параметры источника светаИсточник света (далее ИС)Светодиод

Тип основного ИСШестицветный мультичип

Количество основных ИС, шт19

Мощность основного ИС, вт20

Световой поток ИС, лм759

Световой поток всех ИС, лм14421

Цвет основных ИСRGBWA+UV (красный+зеленый+синий+

белый+янтарный+

ультрафиолет)

Коррелированная цветовая температура (CCT) [W] диодов, К7000

Коррелированная цветовая температура (CCT) [A] диодов, К1900

Доминантная длина волны красных [R] диодов, нм623

Доминантная длина волны зеленых [G] диодов, нм527

Доминантная длина волны синих [B] диодов, нм452

Пиковая длина волны красных [R] диодов, нм632

Пиковая длина волны зеленых [G] диодов, нм520

Пиковая длина волны синих [B] диодов, нм447

Пиковая длина волны ультрафиолетовых [UV] диодов, нм399

Срок службы ИС, час>50000

Бренд ИСTYANSHINE

Фактические фотометрические параметры готового изделия (ГИ) в режиме "Все на 100%" (подтвержденные лабораторными испытаниями)Световой поток готового изделия (ГИ), лм2699,5

Сила света ГИ, кд14264

Лучистый поток (FE) ГИ, Вт12,938

Световая эффективность ГИ, лм/Вт25,38

Цветовая температура ГИ (без фильтров) (CCT), К11555

Координата цветности [CIE 1931] (ГИ)x = 0.2898 y = 0.2479

Координата цветности [CIE 1976] (ГИ)u' = 0.2149 v' = 0.4135

Точка "Зеленый-Маджента" [DUV]-0,0296

Доминирующая длина волны (ГИ), нм433,1

Чистота цвета (ГИ)26,3

Пиковая длина волны (ГИ), нм450

Ширина кривой спектра (FWHM) (ГИ), нм24,9

Соотношение цветов ССТ (ГИ)R=20.2% G=73.7% B=6.1%

Фактические фотометрические параметры отдельных цветов готового изделияСветовой поток [R] красных диодов, лм848,96

Световой поток [G] зеленых диодов, лм2290,7

Световой поток [B] зеленых диодов, лм321,8

Световой поток [W] белых диодов, лм2356

Световой поток [A] янтарных диодов, лм1681,4

Сила света [R] красных диодов, лм1366

Сила света [G] зеленых диодов, лм3766

Сила света [B] зеленых диодов, лм523,4

Сила света [W] белых диодов, лм3832

Сила света [A] янтарных диодов, лм2765

Доминантная длина волны [R] красных диодов, лм624,7

Доминантная длина волны [G] зеленых диодов, лм529,2

Доминантная длина волны [B] зеленых диодов, лм454,8

Доминантная длина волны [W] белых диодов, лм481,2

Доминантная длина волны [A] янтарных диодов, лм587,7

Доминантная длина волны [UV] ультрафиолетовых диодов, лм432,9

Пиковая длина волны [R] красных диодов, лм635

Пиковая длина волны [G] зеленых диодов, лм522

Пиковая длина волны [B] зеленых диодов, лм450

Пиковая длина волны [W] белых диодов, лм447

Пиковая длина волны [A] янтарных диодов, лм601

Пиковая длина волны [UV] ультрафиолетовых диодов, лм401

Индексы цветопередачи готового изделия (при минимальном зуме)Индексы цветопередачи в режиме"Все диоды на 100%"

Индекс CRI (R1-R8), Ra62,4

Индекс CRI R9, Ra-80

Индекс CRI (R1-R9), Ra46,6

Индекс CRI (R1-R15), Ra52,3

Индекс AvgR (Average Rendering Index)52,4

Индекс TM-30-15 (Rf/Rg)71/124

Индекс EEI0,57840

Индексы цветопередачи готового изделия (при максимальном зуме)Индексы цветопередачи в режиме"Все диоды на 100%"

Индекс CRI (R1-R8), Ra63,9

Индекс CRI R9, Ra-76

Индекс CRI (R1-R9), Ra48,3

Индекс CRI (R1-R15), Ra53,8

Индекс AvgR (Average Rendering Index)53,9

Индекс TM-30-15 (Rf/Rg)70/124

Индекс EEI0.38934

Индексы TLCI (качество белого света для камеры)TLCI (2012) (без фильтров)н/д

Максимальные параметры освещенностиРежим"Все диоды на 100%"

Максимальная освещённость на 1 м, лк14264

Максимальная освещённость на 3 м, лк1585

Максимальная освещённость на 5 м, лк570,6

Максимальная освещённость на 7 м, лк291,1

Максимальная освещённость на 9 м, лк176,1

Рекомендованная эффективная рабочая дистанция до, м7

Средние параметры освещенностиРежим"Все диоды на 100%"

Средняя освещённость на 1 м, лк8475

Средняя освещённость на 3 м, лк941,7

Средняя освещённость на 5 м, лк339

Средняя освещённость на 7 м, лк173

Средняя освещённость на 9 м, лк104,6

Оптическая системаРаскрытие лучадинамическое

Угол луча (Beam angle) при мин.зуме, град.15,4

Поле луча (Field angle) при мин.зуме, град.37,3

Угол луча (Beam angle) при макс.зуме, град.42,4

Поле луча (Field angle) при макс.зуме, град.72,6

Широта изменения угла луча (MIN-MAX), град.27

Широта изменения угла поля (MIN-MAX), град.35,3

Шаг изменения угла (Beam angle), град.0,106

Шаг изменения поля (Field angle), град.0,138

Светораспределениесимметричное

Наличие Zoom (зум)Да

Точность зум, бит8

Исполнение зуммоторизованный

Тип зумалинейный

Общепринятый диапазон зум15,4-72,6°

Возможность установки фрост-фильтровДа

Ирисовая диафрагма (Iris)Нет

Система генерации цвета и эффектыМетод синтеза цветаАддитивный

Режим цветосмешения (синтез)RGBWA+UV

Точность синтеза цвета, бит16

Количество цветов, штболее 16 млн

Количество фиксированных цветов (фильтров), шт50

Линейное изменение цветовой температуры (ЦТ)Да

Точность фильтра CTO, бит8

Диапазон цветовой температуры (ЦТ)3200-8000

Количество пресетов ЦТ, шт11

Интенсивность и стробоскопДиммер, бит16

Исполнение диммераэлектронный

Кривые диммированияДа

Количество кривых диммера, шт4

Выбор режима скорости диммераДа

Количество скоростей диммирования, шт.5

Функция выбора частоты обновления (частоты ШИМ)Да

Диапазон частоты обновления LED, Hz600-15000

Режимы стробоскопа, шт.1

Стробоскоп, максимальная частота20

Протоколы управления и режимыПротокол DMX-512Да

Протокол Art-NETНет

Протокол RDMДа

Протокол sACNНет

Беспроводной DMXДоп.опция

Количество режимов (персонализаций) DMX5

MIN кол-во DMX-каналов4

MAX кол-во DMX-каналов25

Режим DMX 1 (каналов)4

Режим DMX 2 (каналов)8

Режим DMX 3 (каналов)12

Режим DMX 4 (каналов)18

Режим DMX 5 (каналов)25

Требования по подключениюНаличие DMX-сплиттера с поддержкой протокола RDM

Встроенные авто программы, шт.10

Встроенные программы от звука, шт.10

Режим калибровки цветовДа

Режим выбора статичных сцен через менюДа

ИК-управлениеНет

Режим "Мастер-ведомый"Да

Режим "звуковой активации"Да

Выбор чувствительности микрофонаДа

Органы управления на корпусеОрганы управления на корпусеДисплей + 4 кнопки

Режим автоотключения дисплеяДа

Режим блокировки кнопокДа

Таймер учета времени работыДа

Информация о температуреДа

Язык интерфейса меню (дисплея)Китайский & Английский

Электротехнические параметрыНапряжение100-240 В, 50/60 Гц

MAX потребляемая мощность, Вт230

Коэффициент мощности (Power Factor (PF))н/д

Кнопка вкл/выкл питанияНет

Класс энергобезопасностиI (первый)

Система охлаждения и уровень шумаПринцип системы охлажденияАктивная

Способ охлаждениявоздушная конвекция + вентилятор

Классический автоматический режим работы вентиляторовДа

Сверхтихий режим вентилятораДа

Линейный режим изменения скорости вентилятораНет

Функция управления вентиляторамиДа

Интерпретация уровня шумаумеренно тихий и безопасный уровень шума

Интерфейсы подключенияРазъём питания POWERCON INДа

Разъём питания POWERCON OUTДа

Разъём сигнала DMX IN - XLR 3 PINДа

Разъём сигнала DMX OUT - XLR 3 PINДа

Беспроводной DMXДоп.опция

Рекомендуемая система беcпроводного DMXWiTR-DMX 512 (00-62662)

Разъём USB для обновления ПО или питания стороннего W-DMX приёмникаДа

Цвет и материал корпусаЦвет корпусаЧерный

Материал корпусаИнженерный пластик

Степень защиты корпусаIP20

Защита от коррозии корпуса и солиДа

Защита от УФ воздействияНет

Язык интерфейса (надписей) корпусаРусский / Английский

Климатические условияКлиматическое исполнение и категория размещенияУХЛ4

Диапазон рабочих температурот +1°C до +40°C

Относительная влажностьсреднегодовая — 60% при 20 С°;

максимальная — 80% при 25 С°.

В иных климатических условиях обязательноуличный защитный купол с подогревом

Физические параметры и установкаГабаритные размеры устройства, мм255,6x138x278

Вес нетто, кг3

Точка крепления страховочного тросаДа

Необходимое количество струбцин для подвеса, шт1

Установка на горизонтальные поверхностиНа лиру

Установка на фермы, софитыНа струбцину

УпаковкаГабаритные размеры упаковки, мм270x270x330

Вес брутто, кг4,3

Тип упаковкиКартонная коробка и пенополистирол

Требования к транспортировкеПалетный борт + амортизирующая упаковка

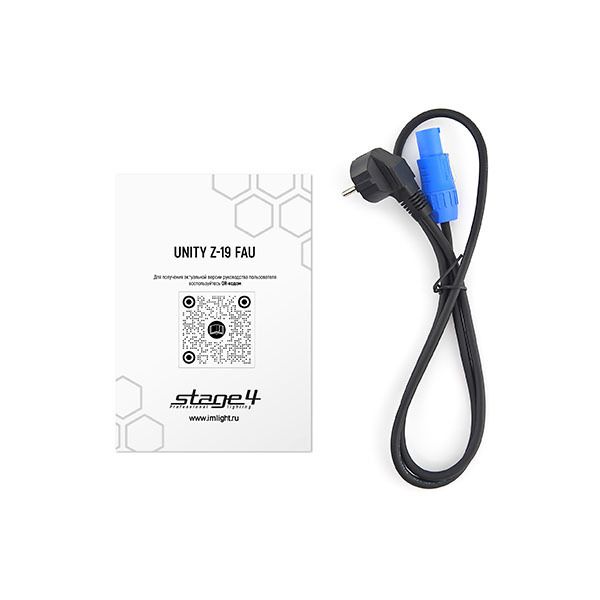

Комплект поставкиКабель питания, шт1

Сигнальный DMX кабель, штНет

Страховочный тросик, штНет

Омега-скоба (Fastlock), шт.Нет

Сменные линзы и фильтры (Frost)Опционально

ИК-пульт, штНет

Кашетирующие шторки, штОпционально (артикул:00-81825)

Руководство пользователя на русском языке, шт1

Срок службы и гарантияСрок службы (не менее), лет5

Гарантийный срок, лет1

Декларации и сертификатыТехнический регламент ТС 004/2011Да

Технический регламент ТС 020/2011Да

Технический регламент ТС 037/2016Да

Соответствие требованиям директивы RoHSДа

Соответствие требованиям директив Европейского союза (CE)Да
