Светодиодный прожектор PAR STAGE4 UNITY 7 WILOX

Светодиодный прожектор STAGE4 UNITY 7 WILOX PAR / 7x20 Вт / RGBL+CW+WW / 4285 Лм / 24137 Кд / 964 Лк@5м / 20°(36°) / 95 Ra / TLCI 93 / 16 бит+4 кривые / шторки, фильтры (опция) / тихий / IP20 / до 5м

Прожекторы серии UNITY представляют собой современное решение в области профессионального освещения. Они объединяют стильный дизайн, передовые технические характеристики и функциональные возможности, востребованные в профессиональной среде. В арсенале прожекторов серии UNITY — точный 16-битный диммер, четыре варианта кривых диммирования с регулировкой скорости, контролируемая частота обновления светодиодов через широтно-импульсную модуляцию (ШИМ), а также управление скоростью вентилятора охлаждения.

Серия UNITY включает три ключевые подкатегории: WILOX, VICO и FAU. Каждая из них отличается уникальной конфигурацией светодиодов, сохраняя при этом высокую степень унификации в других аспектах. Разработка прожекторов данной серии была осуществлена с учётом требований театральных и студийных световых дизайнеров. Контроль качества и соответствия стандартам осуществлялся командой специалистов бренда STAGE4. Результатом этой совместной работы стали прожекторы типа PAR серии UNITY. Они предназначены для решения широкого спектра задач освещения и предоставляют пользователям доступ к профессиональным инструментам и функциям, ранее доступным только в дорогостоящих устройствах известных брендов. Это значительно повышает уровень профессионального освещения, делая его более доступным.

Типовые прожекторы с синтезом CW+WW ограничены в создании цветов и не могут менять положение точки DUV или смещаться в красную или зеленую область. Однако они обладают высокими индексами цветопередачи. Прожекторы с аддитивным RGB-синтезом не могут воспроизвести полноценный белый свет, имеют провалы в спектре и низкие уровни цветопередачи, но позволяют генерировать цвета и оттенки. Художникам по свету приходилось использовать два типа прожекторов. Прожекторы UNITY WILOX сочетают оба типа синтеза, нивелируя их недостатки и обеспечивая большую гибкость и универсальность, т.к имеют синтез RGBL+CW+WW, где L обозначает лаймовый цвет, CW — холодный белый, а WW — тёплый белый. Это позволяет светодизайнерам не только экспериментировать с цветами аддитивного синтеза RGB+L, но и использовать высококачественный и чистый белый свет с высокими индексами цветопередачи (CRI до 95Ra; TM-30-15 Rf=91.5/Rg=103; TLCI до 93). Такая необычная сборка светодиодов позволяет профессионалам комбинировать, например, холодный белый свет с зеленым или фиолетовым, чтобы изменить положение точки DUV и более тонко работать с оттенками кожи, маскируя такие недостатки, как покраснения или желтые оттенки кожи.

Прожекторы спроектированы так, чтобы использовать их в качестве бокового или выносного освещения, но могут прекрасно справляться с задачами верхнего или контрового освещения . Благодаря своему дизайну, они идеально подходят для подсветки стен и декораций. Разъёмы подключения расположены сбоку, что упрощает интеграцию в различные интерьерные и декоративные проекты.

Общая интенсивность освещения регулируется от 0% до 100% с шагом более 65 тысяч значений, в отличие от 8-битных прожекторов с 255 значениями. Это обеспечивает более точную и тонкую настройку как интенсивности, так и микширования цветов. Для мягкого и плавного изменения интенсивности на низких значениях можно выбрать одну из четырёх кривых диммирования, а также настроить скорость. Для предотвращения мерцания светодиодов при съёмке предусмотрена возможность выбора необходимой частоты обновления. Через DMX можно выбрать предустановленные настройки цветовой температуры белого в диапазоне от 3200 до 8000 кельвинов, сохраняя высокий уровень цветопередачи, сравнимый с ламповыми прожекторами.

Преимущества прожекторов STAGE4 включают файлы трёхмерных и двумерных моделей, файлы распределения света в формате IES, детальные фотометрические параметры, отчёты из независимой лаборатории, профили для различных популярных консолей и полный перечень запасных частей. Русскоязычная техническая поддержка также является важным дополнением. Всё вышеизложенное делают прожекторы серии UNITY оптимальным выбором для профессионалов в области театрального и телевизионного освещения, шоу-индустрии и интерьерного дизайна.

Технические характеристики

Общие сведенияНаименованиеUNITY 7 WILOX

Тип устройстваPAR

СерияUNITY

Модель7 WILOX

ИмпортёрИмлайт

Артикул импортёра00-76299

Страна происхожденияКНР

Рекомендованная область примененияТеатры, ТВ-студии, Дома культуры, спортивные объекты, музеи, ночные клубы

Рекомендованное назначениеФронтальное, верхнее, боковое освещение сцены. Подсветка стен, объектов, декораций

Рекомендованная эффективная рабочая дистанция до, м5

Номинальные параметры источника светаИсточник света (далее ИС)Светодиод

Тип основного ИСШестицветный мультичип

Количество основных ИС, шт7

Мощность основного ИС, вт20

Световая эффективность ИС, лм/Втн/д

Световой поток ИС, лм918

Световой поток всех ИС, лм6426

Цвет основных ИСRGBL+CW+WW (красный+зеленый+синий+лайм+холодный белый+теплый белый)

Коррелированная цветовая температура (CCT) [CW] диодов, К6500

Коррелированная цветовая температура (CCT) [WW] диодов, К3130

Коррелированная цветовая температура (CCT) [L] диодов, К4100

Доминантная длина волны красных [R] диодов, нм624

Доминантная длина волны зеленых [G] диодов, нм528

Доминантная длина волны синих [B] диодов, нм454

Доминантная длина волны лайм [L] диодов, нм568

Пиковая длина волны красных [R] диодов, нм632

Пиковая длина волны зеленых [G] диодов, нм520

Пиковая длина волны синих [B] диодов, нм449

Пиковая длина волны лайм [L] диодов, нм545

Индекс цветопередачи CRI холодных белых [CW] диодов, Ra94

Индекс цветопередачи CRI теплых белых [WW] диодов, Ra92

Индекс CRI цветопередачи ИС, Ra

Срок службы ИС, часн/д

Бренд ИСTYANSHINE

Фактические фотометрические параметры готового изделия (ГИ) в режиме "Все на 100%" (подтвержденные лабораторными испытаниями)Световой поток готового изделия (ГИ), лм4285

Сила света ГИ, кд24137

Лучистый поток (FE) ГИ, Вт8,5068

Координата цветности [CIE 1931] (ГИ)x = 0.3067 y = 0.2958

Координата цветности [CIE 1976] (ГИ)u' = 0.2067 v' = 0.4484

Точка "Зеленый-Маджента" [DUV]-0,0116

Доминирующая длина волны (ГИ), нм467,3

Чистота цвета (ГИ)13,1

Пиковая длина волны (ГИ), нм449

Ширина кривой спектра (FWHM) (ГИ), нм24,9

Соотношение цветов ССТ (ГИ)R=18.3% G=76.5% B=5.2%

Фактические фотометрические параметры отдельных цветов готового изделияСветовой поток [R] красных диодов, лм403

Световой поток [G] зеленых диодов, лм1199

Световой поток [B] зеленых диодов, лм190

Световой поток [L] лаймовых диодов, лм1606

Световой поток [CW] холодных белых диодов, лм1065

Световой поток [WW] теплых белых диодов, лм963

Сила света [R] красных диодов, лм2788

Сила света [G] зеленых диодов, лм8249

Сила света [B] зеленых диодов, лм1265

Сила света [L] лаймовых диодов, лм10722

Сила света [CW] холодных белых диодов, лм7157

Сила света [WW] теплых белых диодов, лм6644

Индексы цветопередачи готового изделияИндексы цветопередачи в режиме"Все диоды на 100%"

Индекс CRI (R1-R8), Ra78,5

Индекс CRI R9, Ra-4

Индекс CRI (R1-R9), Ra69,3

Индекс CRI (R1-R15), Ra72,1

Индекс AvgR (Average Rendering Index)н/д

Индекс TM-30-15 (Rf/Rg)82/115

Индекс EEIн/д

Индексы цветопередачи в режиме"Только холодный белый (CW)"

Индекс CRI (R1-R8), Ra94,8

Индекс CRI R9, Ra95

Индекс CRI (R1-R9), Ra94,7

Индекс CRI (R1-R15), Ra93

Индекс AvgR (Average Rendering Index)93

Индекс TM-30-15 (Rf/Rg)91/103

Индекс EEIн/д

Индексы цветопередачи в режиме"Только теплый белый (WW)"

Индекс CRI (R1-R8), Ra94,8

Индекс CRI R9, Ra95

Индекс CRI (R1-R9), Ra94,7

Индекс CRI (R1-R15), Ra93

Индекс AvgR (Average Rendering Index)91,5

Индекс TM-30-15 (Rf/Rg)91/103

Индекс EEIн/д

Индексы TLCI (качество белого света для камеры)Индекс TLCI (2012) при ЦТ 3200К93

Индекс TLCI (2012) при ЦТ 6000К93

Индекс TLCI (2012) при ЦТ 8000К93

Индексы цветопередачи готового изделия (качество белого света) при использовании встроенных пресетов цветовой температурыИндексы цветопередачи при 8000К (CRI / ТМ-30-15)95

Максимальные параметры освещенностиРежим"Все диоды на 100%"

Максимальная освещённость на 1 м, лк24098

Максимальная освещённость на 3 м, лк2678

Максимальная освещённость на 5 м, лк963,9

Максимальная освещённость на 7 м, лк491,8

Максимальная освещённость на 9 м, лк297,5

Рекомендованная эффективная рабочая дистанция до, м5

Средние параметры освещенностиРежим"Все диоды на 100%"

Средняя освещённость на 1 м, лк15940

Средняя освещённость на 3 м, лк1771

Средняя освещённость на 5 м, лк637,6

Средняя освещённость на 7 м, лк325,3

Средняя освещённость на 9 м, лк196,8

Оптическая системаРаскрытие лучастатичное

Угол луча (Beam angle), град.20

Поле луча (Field angle), град.36

Дельта "Beam-Field", град.16

Соотношение Field-Beam1,8:1

Зона луча, %55,56

Светораспределениекруглосимметричное

Форма светового пятнакруглая

Наличие Zoom (зум)Нет

Фокус (фокусировка)Нет

Возможность установки фрост-фильтровДа

Ирисовая диафрагма (Iris)Нет

Система генерации цвета и эффектыМетод синтеза цветаАддитивный

Режим цветосмешения (синтез)RGBL+CW+WW

Точность синтеза цвета, бит16

Количество цветов, штболее 16 млн

Линейное изменение цветовой температуры (ЦТ)Да

Точность фильтра CTO, бит8

Диапазон цветовой температуры (ЦТ)3200-8000

Количество пресетов ЦТ, шт9

Режим HSV (Hue, Saturation, Value)Нет

Индивидуальное управление источниками света (pixel mapping)Нет

Интенсивность и стробоскопДиммер, бит16

Исполнение диммераэлектронный

Кривые диммированияДа

Количество кривых диммера, шт4

Выбор режима скорости диммераДа

Количество скоростей диммирования, шт.4

Функция выбора частоты обновления (частоты ШИМ)Да

Диапазон частоты обновления LED, Hz600-4800

Режимы стробоскопа, шт.4

Стробоскоп, максимальная частота20

Протоколы управления и режимыПротокол DMX-512Да

Протокол Art-NETНет

Протокол RDMДа

Протокол sACNНет

Беспроводной DMXДоп.опция

Количество режимов (персонализаций) DMX4

MIN кол-во DMX-каналов7

MAX кол-во DMX-каналов22

Режим DMX 1 (каналов)7

Режим DMX 2 (каналов)9

Режим DMX 3 (каналов)15

Режим DMX 4 (каналов)22

Требования по подключениюНаличие DMX-сплиттера с поддержкой RDM

Встроенные авто программы, шт.10

Встроенные программы от звука, шт.10

Режим калибровки цветовДа

Режим выбора статичных сцен через менюДа

ИК-управлениеДа

Режим "Мастер-ведомый"Да

Режим "звуковой активации"Да

Выбор чувствительности микрофонаДа

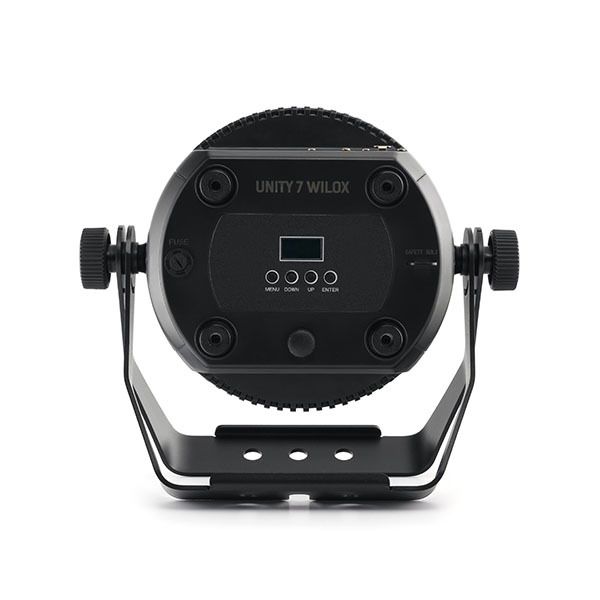

Органы управления на корпусеОрганы управления на корпусеДисплей + 4 кнопки

Функция поворота дисплея на 180°Нет

Режим автоотключения дисплеяДа

Режим блокировки кнопокДа

Таймер учета времени работыДа

Информация о температуреДа

Язык интерфейса меню (дисплея)Китайский&Английский

Электротехнические параметрыНапряжение100-260 В, 50/60 Гц

MAX потребляемая мощность, Вт155

Коэффициент мощности (Power Factor (PF))н/д

Кнопка вкл/выкл питанияНет

Класс энергобезопасностиI (первый)

Система охлаждения и уровень шумаПринцип системы охлажденияАктивная

Способ охлаждениявоздушная конвекция+вентилятор

Классический автоматический режим работы вентиляторовДа

Сверхтихий режим вентилятораДа

Линейный режим изменения скорости вентилятораНет

Функция управления вентиляторамиДа

Интерпретация уровня шумаумеренно тихий и безопасный уровень шума

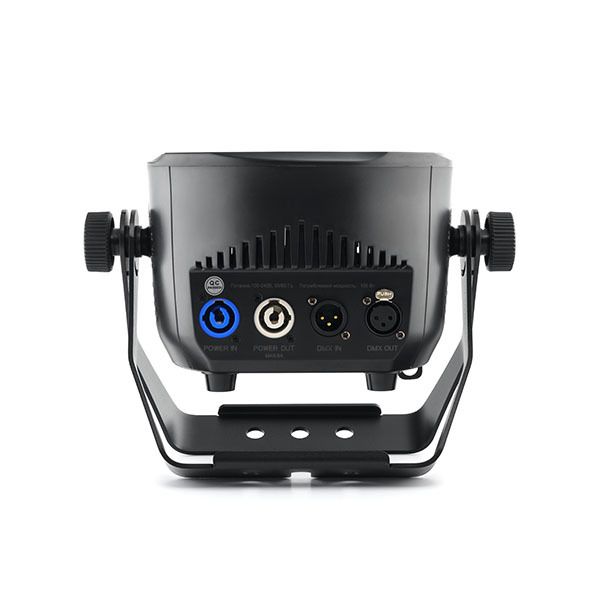

Интерфейсы подключенияРазъём питания POWERCON INДа

Разъём питания POWERCON OUTДа

Разъём сигнала DMX IN - XLR 3 PINДа

Разъём сигнала DMX OUT - XLR 3 PINДа

Беспроводной DMXДоп.опция

Рекомендуемая система беcпроводного DMXWiTR-DMX 512 (00-62662)

Разъём USB для обновления ПО или питания стороннего W-DMX приёмникаНет

Цвет и материал корпусаЦвет корпусаЧерный

Материал корпусаИнженерный пластик

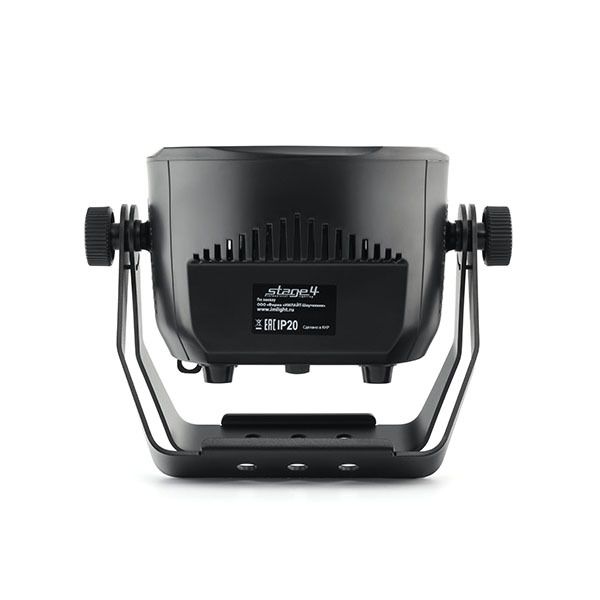

Степень защиты корпусаIP20

Защита от коррозии корпуса и солиДа

Защита от УФ воздействияНет

Язык интерфейса (надписей) корпусаРусский / Английский

Климатические условияКлиматическое исполнение и категория размещенияУХЛ4

Диапазон рабочих температурот +1°C до +40°C

Относительная влажностьсреднегодовая — 60% при 20 С°;

максимальная — 80% при 25 С°.

В иных климатических условиях обязательноуличный защитный купол с подогревом

Физические параметры и установкаГабаритные размеры устройства, мм258x190x208

Вес нетто, кг2,5

Точка крепления страховочного тросаДа

Необходимое количество струбцин для подвеса, шт1

Установка на горизонтальные поверхностиНа лиру

Установка на фермы, софитыНа струбцину

УпаковкаГабаритные размеры упаковки, мм245x245x255

Вес брутто, кг3,2

Тип упаковкиКартонная коробка и пенополистирол

Требования к транспортировкеПалетный борт + амортизирующая упаковка

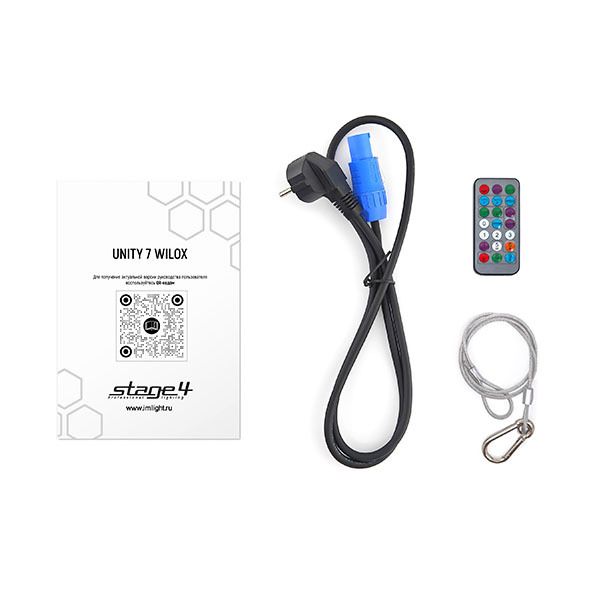

Комплект поставкиКабель питания, шт1

Страховочный тросик, шт1

Сменные линзы и фильтры (Frost)Опционально

ИК-пульт, шт1

Кашетирующие шторки, штОпционально (артикул: 00-81824)

Руководство пользователя на русском языке, шт1

Срок службы и гарантияСрок службы (не менее), лет5

Гарантийный срок, лет1

Декларации и сертификатыТехнический регламент ТС 004/2011Да

Технический регламент ТС 020/2011Да

Технический регламент ТС 037/2016Да

Соответствие требованиям директивы RoHSДа

Соответствие требованиям директив Европейского союза (CE)Да
