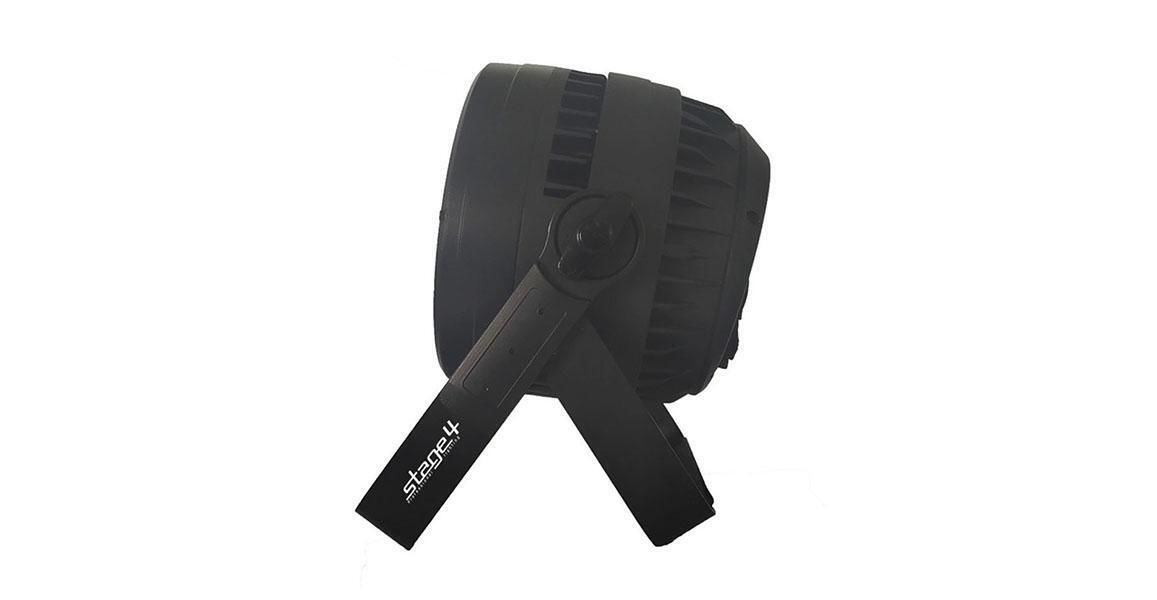

Светодиодный прожектор PAR STAGE4 REPAR 24X10F IP

Общие сведения

Наименование устройства

^{REPAR 24X10F IP}

Серия

всепогодная серия REPAR

Артикул импортёра

00-57723

Тип устройства

Прожектор типа PAR

Страна происхождения

КНР

Рекомендованная область применения

Театры, дома культуры, ночные клубы, спортивные арены, объекты сферы HoReCa

Рекомендованное назначение

Подсветка стен, декораций. Верхее или контровое освещение.

Рекомендованная эффективная рабочая дистанция до, м

9

Номинальные параметры источника света

Источник света (далее ИС)

Светодиод

Тип ИС

Четырехцветный мультичип

Количество ИС, шт

24

Мощность ИС, вт

10

Световая эффективность ИС, лм/Вт

46,5

Световой поток ИС, лм

11160

Цвет ИС

RGBW

Цветовая температура белых диодов, К

6500-7500

Индекс CRI цветопередачи ИС, Ra

70 Ra

Срок службы ИС, час

не менее 50000

Бренд ИС

TIANSHINE

Фактические фотометрические параметры готового изделия (подтвержденные лабораторными испытаниями)

Световой поток готового изделия (ГИ), лм

4248

Сила света ГИ, кд

32250

Лучистый поток (FE) ГИ, Вт

19,136

Световая эффективность ГИ, лм/Вт

47,76

Цветовая температура ГИ (без фильтров) (CCT), К

н/д

Координата цветности [CIE 1931] (ГИ)

x = 0.2514 y = 0.2324

Координата цветности [CIE 1976] (ГИ)

u' = 0.1902 v' = 0.3957

Точка "Зеленый-Маджента" [DUV]

-0.0098

Доминирующая длина волны (ГИ), нм

472

Чистота цвета (ГИ)

38%

Пиковая длина волны (ГИ), нм

454

Ширина кривой спектра (FWHM) (ГИ), нм

23,7

Соотношение цветов ССТ (ГИ)

R=17.9% G=73.3% B=8.7%

Индексы цветопередачи готового изделия

(качество белого света)

Индексы цветопередачи в режиме

"Все диоды на 100%"

CRI (R1-R8), Ra

67

CRI только R9, Ra

-128

CRI (R1-R9), Ra

45

CRI (R1-R15), Ra

51

Максимальные параметры освещенности

Максимальная освещённость на 1 м, лк

32250

Максимальная освещённость на 3 м, лк

3583

Максимальная освещённость на 5 м, лк

1290

Максимальная освещённость на 7 м, лк

658

Максимальная освещённость на 9 м, лк

398

Рекомендованная эффективная рабочая дистанция до, м

9

Фактические фотометрические параметры отдельных цветов (подтвержденные лабораторными испытаниями)

Световой поток [R] красных диодов, лм

631

Световой поток [G] зеленых диодов, лм

2060

Световой поток [B] синих диодов, лм

291

Световой поток [W] белых диодов, лм

1650

Сила света [R] красных диодов, кд

5852

Сила света [G] зеленых диодов, кд

14985

Сила света [B] синих диодов, кд

2164

Сила света [W] белых диодов, кд

12653

Пиковая длина волны [R] красных диодов, нм

625

Пиковая длина волны [G] зеленых диодов, нм

452

Пиковая длина волны [B] синих диодов, нм

515

Пиковая длина волны [W] белых диодов, нм

н/д

Оптическая система

Раскрытия луча

статичное

Наличие Zoom (зум)

Нет

Угол луча (Beam angle), град.

16,6

Угол поля луча (Field angle), град.

33,9

Возможность установки фрост-фильтра

Нет

Возможность установки кашетерирующих шторок (КШ)

Нет

Система генерации цвета

Метод синтеза цвета

Аддитивный

Режим цветосмешения (синтез)

RGBW

Точность синтеза цвета, бит

8

Режим HSV (Hue, Saturation, Value)

Нет

Количество пресетов цветов

н/д

Количество пресетов ССТ (цветовой температуры)

Нет

Интенсивность и стробоскоп

Точность диммера, бит

8

Исполнение диммера

электронный

Эффект лампы (visual tungsten lamp)

Нет

Управление диодами (пиксели)

Нет

Кривые диммирования, шт

4

Скорость диммирования, шт

Нет

Стробоскоп

Да

Протоколы управления и режимы

Протокол DMX-512

Да

Протокол Art-NET

Нет

Протокол RDM

Да

Количество режимов (персонализаций) DMX

3

MIN кол-во DMX-каналов

1

MAX кол-во DMX-каналов

8

Встроенные авто программы, шт

Да

Минимально подходящая система управления

STAGE4 NEST 2E

Рекомендуемая система управления STAGE4

FALCON NEST

Требования по подключению

Наличие DMX-сплиттера с поддержкой протокола RDM

Разъемы DMX

XLR IP65 3-pin (IN/OUT)

Разъемы Art-NET

Нет

Беспроводной DMX

Доп.опция

Рекомендуемая система беcпроводного DMX

W-EVENT IP (00-63494)

ИК-управление

Доп.опция

Режим "Мастер-ведомый"

Да

Режим "звуковой активации"

Да

Способ обновление прошивки

Внешний программатор

Органы управления на корпусе

Органы управления на корпусе

Дисплей + 4 кнопки

Функция блокировки экрана

Нет

Функция переворота экрана

Да

Язык интерфейса меню (дисплея)

Английский

Электротехнические параметры

Напряжение

100-260 В, 50/60 Гц.

MAX потребляемая мощность, Вт

140

Коэффициент мощности (Power Factor (PF))

0,461

Разъёмы питания

POWERCON IP65 (IN/OUT)

Кнопка вкл/выкл питания

Нет

Система охлаждения и уровень шума

Принцип системы охлаждения

Активная

Способ охлаждения

воздушная конвекция + вентилятор

Вентиляторы охлаждения

Да

Уровень шума

средний

Цвет и материал корпуса

Цвет корпуса

Черный

Материал корпуса

Аллюминий

Степень защиты корпуса

IP65

Защита от коррозии корпуса и соли

Да

Защита от УФ воздействия

Да

Климатические условия

Климатическое исполнение и категория размещения

УХЛ1

Диапазон рабочих температур

от -15°C до +40°C

Относительная влажность

среднегодовая — 75% при 15 С°;

максимальная — 100% при 25 С°.

Физические параметры и установка

Язык интерфейса (надписей) корпуса

Английский

Габаритные размеры устройства, мм

335x282x194,5

Вес нетто, кг

7,2

Точка крепления страховочного троса

Нет

Необходимое кол-во струбцин для подвеса, шт

1

Установка на горизонтальные поверхности

На лиру

Установка на фермы, софиты

Струбцина

Упаковка

Габаритные размеры упаковки, мм

390x350x260

Вес брутто, кг

9,5

Тип упаковки

Картонная коробка и пенополистирол

Требования к транспортировке

Палетный борт + амортизирующая упаковка

Кабель питания, шт

1

Сигнальный DMX кабель, шт

Нет

Страховочный тросик, шт

Нет

ИК-пульт

Опционально

Шторки

Опционально

Руководство пользователя на русском языке, шт

1

Срок службы и гарантия

Срок службы, лет

5

Гарантийный срок, год

1

Декларации и сертификаты

Технический регламент ТС 004/2011

Да

Технический регламент ТС 020/2011

Да

Технический регламент ТС 037/2016

Да

Соответствие требованиям директивы RoHS

Да

Соответствие требованиям директив Европейского союза (CE)

Да
