Прожектор вращения STAGE4 BROBEAM 100

Прожектор вращения STAGE4 BROBEAM 100

Технические характеристики

Общие сведения

Тип устройства BEAM

Рекомендованная область применения Дома культуры, ночные клубы, крытые спортивные арены, объекты сферы HoReCa

Рекомендованная эффективная рабочая дистанция до, 30 м

Номинальные параметры источника света

Источник света (далее ИС) Светодиод

Тип ИС COB (Chip on Board)

Количество ИС, 1 шт

Мощность ИС, 100 вт

Светоизлучающая площадь ИС, 7 мм

Световая эффективность ИС, 65 Лм/Вт

Световой поток ИС, 6500 лм

Цвет ИС Белый

Коррелированная цветовая температура ИС (CCT),10000-12000 К

Индекс CRI цветопередачи ИС, 80 Ra

Срок службы ИС, >50000 час

Бренд ИС SEAWY

Фактические фотометрические параметры готового изделия (подтвержденные лабораторными испытаниями)

Световой поток готового изделия (ГИ), 2861 лм

Сила света ГИ, 984308 Кд

Лучистый поток (FE) ГИ, 11.059 Вт

Световая эффективность ГИ, 15,54 Лм/Вт

Цветовая температура ГИ (без фильтров) (CCT), 15200 К

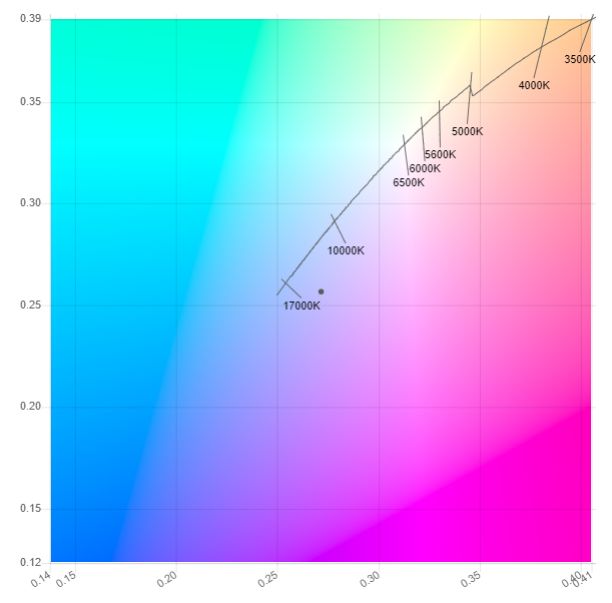

Координата цветности [CIE 1931] (ГИ) x = 0,2715 y = 0,2569

Координата цветности [CIE 1976] (ГИ) u' = 0.1960 v' = 0.4174

Точка "Зеленый-Малжента" [DUV] -0,01111

Доминирующая длина волны (ГИ), нм 472

Чистота цвета (ГИ) 29%

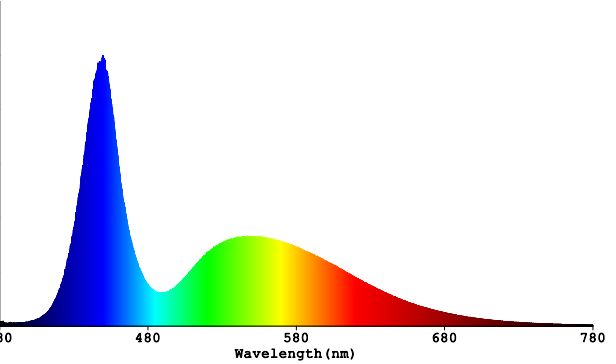

Пиковая длина волны (ГИ), нм 450

Ширина кривой спектра (FWHM) (ГИ), нм 29,1

Соотношение цветов ССТ (ГИ) R=11.5% G=82.1% B=6.4%

Индексы цветопередачи готового изделия  (качество белого света)

Индексы цветопередачи в режиме "Без фильтров":

CRI (R1-R8), Ra 79

CRI R9, Ra 31

CRI (R1-R9), Ra 74

CRI (R1-R15), Ra 73

Максимальные параметры освещенности

Максимальная освещённость на 1м, Лк 984308

Максимальная освещённость на 3м, Лк 109368

Максимальная освещённость на 5м, Лк 39372

Максимальная освещённость на 7м, Лк 20088

Максимальная освещённость на 9м, Лк 12152

Рекомендованная эффективная рабочая дистанция до,  30 м

Оптическая система

Раскрытия луча статичное

Наличие Zoom (зум) Нет

Угол луча (Beam angle), 2,8 °

Угол поля луча (Field angle), 5,3 °

Дельта "Beam-Field", 2,5 °

Соотношение Field-Beam 1,9:1

Зона луча, 52,8 %

Движение и позиционирование

Управление по DMX позиционированием и направлением Да

Угол поворота по горизонтали (PAN), 540 °

Поворот от центра (+/-), 270 °

Минимальный шаг поворота, 0,008 °

Угол наклона по вертикали (TILT), 252 °

Наклон от центра (+/-), 126 °

MIN шаг наклона, 0,004 °

Точное позиционирование (Fine, 16 bit) Да

Функция затемнения луча при движении (BlackOut XY) Да

Функция замедления при движении (Speed PT) Да

Функция позиционирования через меню прибора (Static) Да

Функция калибровки моторов через меню прибора (Calibrate XY) Да

Функция удаленного перезапуска моторов (Reset Pan/TilT) Да

Авто-восстановление положения при помехе Да

Система генерации цвета

Метод синтеза цвета

Цветовое колесо

Режим цветосмешения (синтез) Нет

Количество цветов, 12 шт

Векторный режим наложения фильтров Да

Эффект радуги для фильтров Да

Линейное изменение цветовой температуры Нет

Диапазон цветовой температуры (ЦТ) Нет

Количество пресетов ЦТ, 3 шт

Система проекции

Количество колес гобо,1 шт

Общее количество гобо, 14 шт

Количество статичных гобо, 14 шт

Эффект тряски статичных гобо Да

Количество вращаемых гобо, 0 шт

Эффект тряски вращаемых гобо Нет

Функция индексации гобо Нет

Функция бесконечного вращения колеса гобо Да

Наложения колес гобо (gobo morphing) Нет

Возможность замены вращаемых гобо Нет

Focus (фокус), бит линейный, 8

Дополнительные опции и эффекты

Дополнительные светодиодные эффекты

Светодиодное кольцо 28х0,2 Вт (RGB)

Индивидуальное управление источниками света (pixel mapping) Нет

Колесо анимации Нет

Количество линз призмы, 2 шт

Призма 1, количество граней  16

Функция вращения призмы Да

Количество скоростей вращения призмы, 61 шт

Фрост-фильтр (Фрост, Frost) нелинейный

Ирисовая диафрагма (Iris) Нет

Интенсивность и стробоскоп Диммер, 8 бит

Исполнение диммера электронный

Эффект вольфрамовой лампы (visual tungsten lamp) Нет

Функция затемнение при смене колес Да

Стробоскоп 4 режима

Протоколы управления и режимы Протокол DMX-512 Да

Протокол Art-NET Нет

Протокол RDM Да

Количество режимов (персонализаций) DMX 3

MIN кол-во DMX-каналов 22

MAX кол-во DMX-каналов 30

Режим DMX 1 (каналов) 22

Режим DMX 2 (каналов) 24

Классический авторежим работы вентилятора Да

Сверхтихий режим вентилятора Да

Линейный режим изменения скорости вентилятора Да

Встроенные авто программы 7 световых и 1 звуковая

Минимально подходящая система управления STAGE4 DMX Pilot 2000

Рекомендуемая система управления STAGE4 FALCON NEST

Требования по подключению

Наличие DMX-сплиттера с поддержкой протокола RDM

Разъемы DMX XLR  3-pin (IN/OUT)

Разъемы Art-NET Нет

Беспроводной DMX Нет

ИК-управление Нет

Режим "Мастео-ведомый" Да

Режим "звуковой активации" Да

Органы управления на корпусе

Дисплей + 4 навигационные кнопки

Диагональ дисплея 1,8''

Функция поворота дисплея на 180° Да

Язык интерфейса меню (дисплея) Китайский & Английский

Электротехнические параметры

Напряжение 100-260 В, 50/60 Гц.

MAX потребляемая мощность, Вт 220

MIN потребляемая мощность, Вт 185

Коэффициент мощности (Power Factor (PF)) 0.5078

Разъёмы питания POWERCON (IN/OUT)

Кнопка вкл/выкл питания Да

Цвет и материал корпуса

Цвет корпуса Черный

Материал корпуса

Инженерный нейлоновый пластик

Климатические условия

Степень защиты корпуса IP20

Климатическое исполнение и категория размещения УХЛ4

Диапазон рабочих температур от +1°C  до  +40°C

Относительная влажность

среднегодовая — 60% при 20 С°; максимальная — 80% при 25 С°.

В иных климатических условиях обязательно уличный защитный купол с подогревом

Физические параметры и установка

Язык интерфейса (надписей) корпуса Русский

Габаритные размеры устройства, мм 299 x 184 x 423

Вес нетто, 11,5 кг

Точка крепления страховочного троса Да

Необходимое кол-во струбцин для подвеса 2

Установка на горизонтальные поверхности На ножках

Упаковка

Габаритные размеры упаковки, мм 390 х 280 х 510

Вес брутто:  14,5 кг

Тип упаковки Картонная коробка и пенополистирол

Требования к транспортировке Палетный борт + амортизирующая упаковка

Комплект поставки

Скобы "Омега" для подвеса, 2 шт

Кабель питания, 1 шт

Сигнальный DMX кабель, 1 шт

Страховочный тросик, 1 шт

Руководство пользователя на русском языке 1 шт. (на бумажном или электронном носителе)

Инфракрасный пульт дистанционного управления, шт Нет

Кашетирующие шторки, шт Нет

Кабель-переходник, шт Нет

Беспроводной DMX-приемник, шт Нет

Сменная оптика, шт Нет

Срок службы и гарантия

Срок службы 5 лет

Гарантийный срок 1 год
