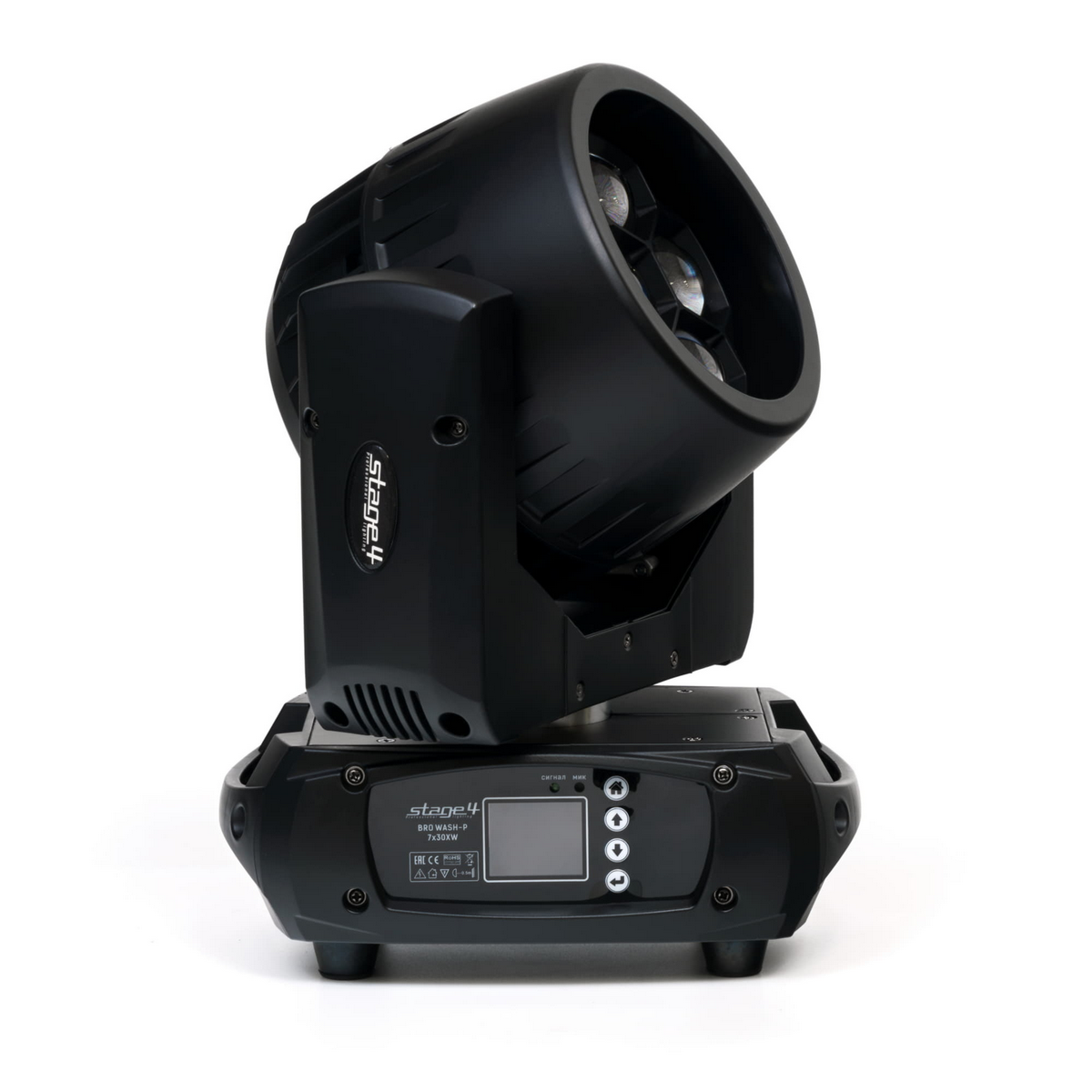

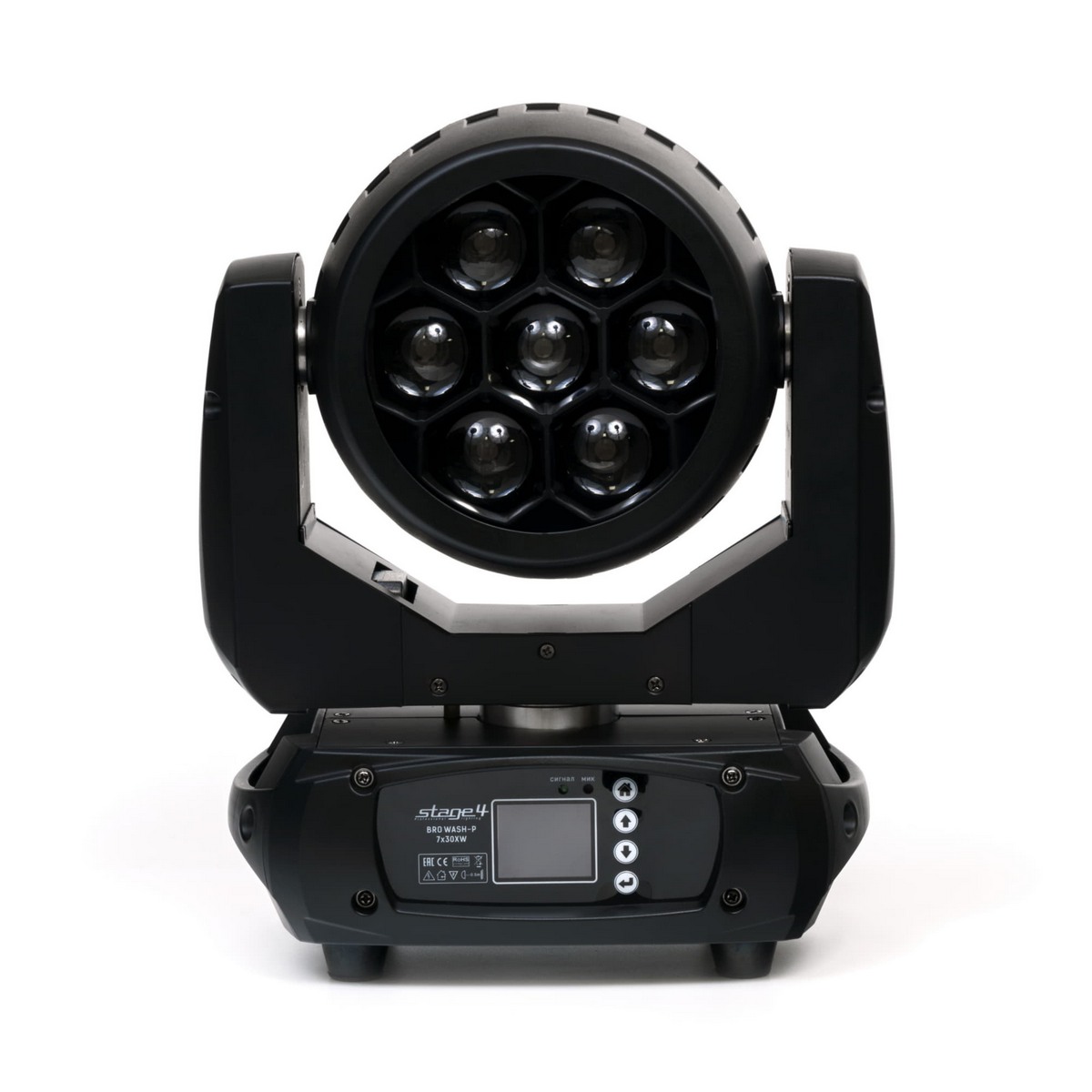

Прожектор полного вращения STAGE4 BROWASH-P 7x30XW

Общие сведения

Тип устройства

WASH

Рекомендованная область применения

Дома культуры, ночные клубы, крытые спортивные арены, объекты сферы HoReCa

Рекомендованная эффективная рабочая дистанция при минимальном зуме до, м

15

Рекомендованная эффективная рабочая дистанция при максимальном зуме до, м

5

Номинальные параметры источника света

Источник света (далее ИС)

Светодиод

Тип ИС

Четырехцветный мультичип

Количество ИС, шт

7

Мощность ИС, вт

30

Светоизлучающая площадь ИС, мм

1,21

Световая эффективность ИС, лм/Вт

58,5

Световой поток ИС, лм

12290

Цвет ИС

RGBW

Коррелированная цветовая температура ИС (CCT), К

Динамическая

Индекс CRI цветопередачи ИС, Ra

Динамический

Срок службы ИС, час

50000"}">>50000

Бренд ИС

YUYIN

Фактические фотометрические параметры готового изделия (подтвержденные лабораторными испытаниями)

Световой поток готового изделия (ГИ), лм

2585

Сила света ГИ, кд

194375

Лучистый поток (FE) ГИ, Вт

13,068

Световая эффективность ГИ, лм/Вт

13,09

Цветовая температура ГИ (без фильтров) (CCT), К

186103

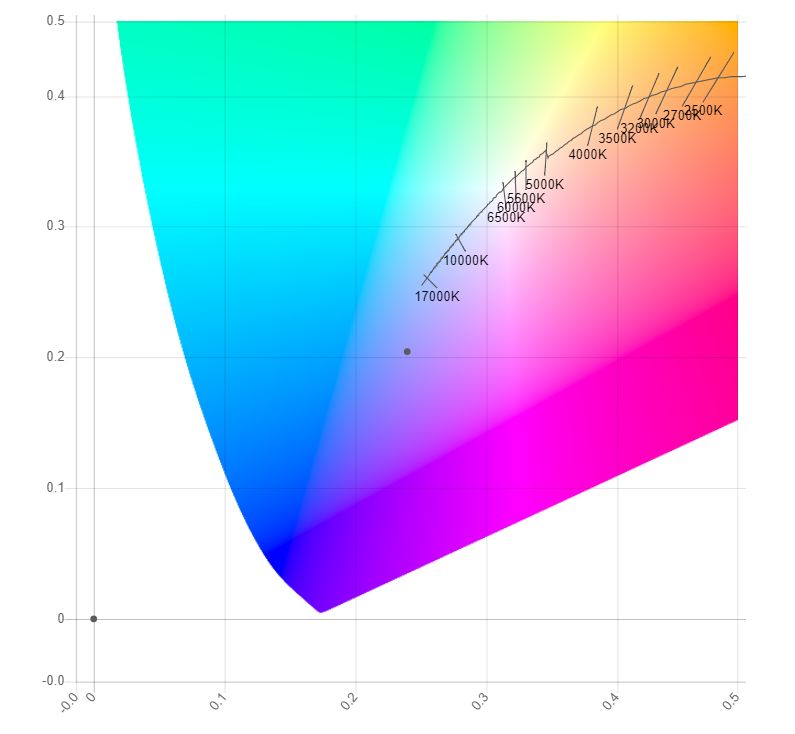

Координата цветности [CIE 1931] (ГИ)

x = 0,2386 y = 0,2044

Координата цветности [CIE 1976] (ГИ)

u' = 0.1918 v' = 0.3697

Точка "Зеленый-Маджента" [DUV]

-0,01513

Доминирующая длина волны (ГИ), нм

468,8

Чистота цвета (ГИ)

46

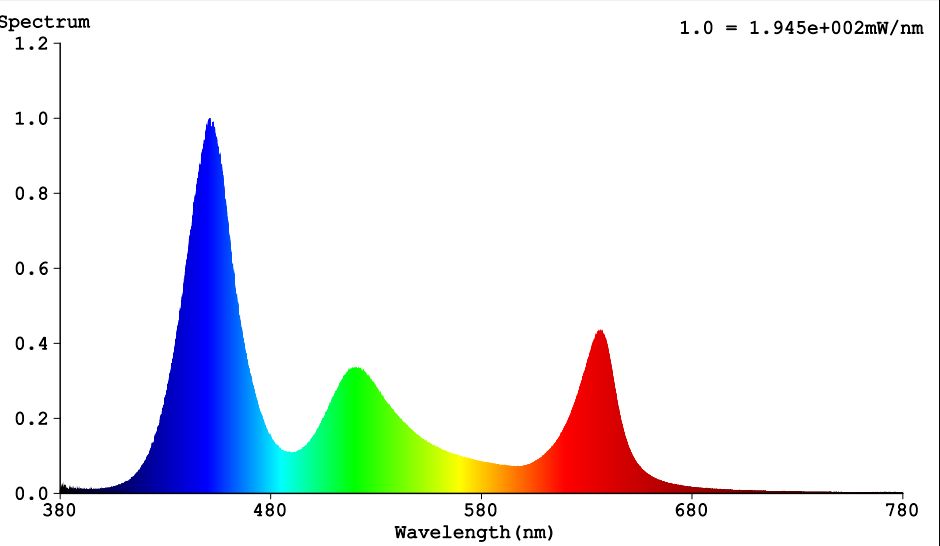

Пиковая длина волны (ГИ), нм

451

Ширина кривой спектра (FWHM) (ГИ), нм

27,2

Соотношение цветов ССТ (ГИ)

R=17.2% G=72.8% B=10.0%

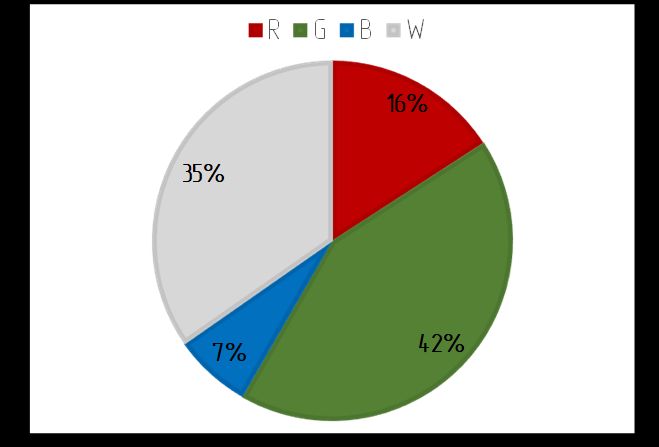

Фактические фотометрические параметры отдельных цветов (подтвержденные лабораторными испытаниями)

Световой поток [R] красных диодов, лм

474

Световой поток [G] зеленых диодов, лм

1347

Световой поток [B] зеленых диодов, лм

206

Световой поток [W] белых диодов, лм

1238

Сила света [R] красных диодов, кд

38817

Сила света [G] зеленых диодов, кд

104939

Сила света [B] зеленых диодов, кд

16922

Сила света [W] белых диодов, кд

93022

Индексы цветопередачи готового изделия

(качество белого света)

Индексы цветопередачи в режиме

"R+G+B+W на 100% (255)"

CRI (R1-R8), Ra

70,9

CRI R9, Ra

-120

CRI (R1-R9), Ra

49,7

CRI (R1-R15), Ra

55,4

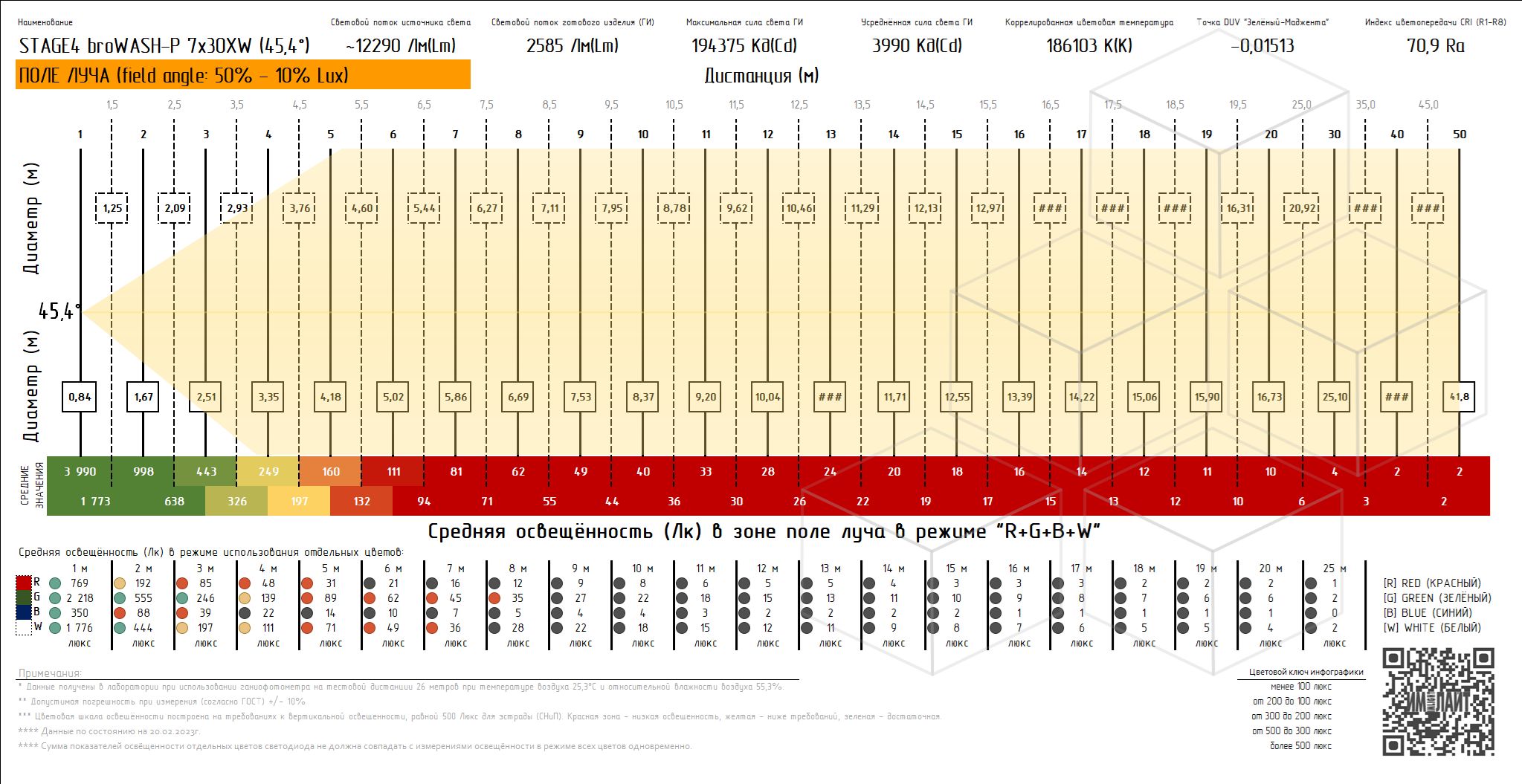

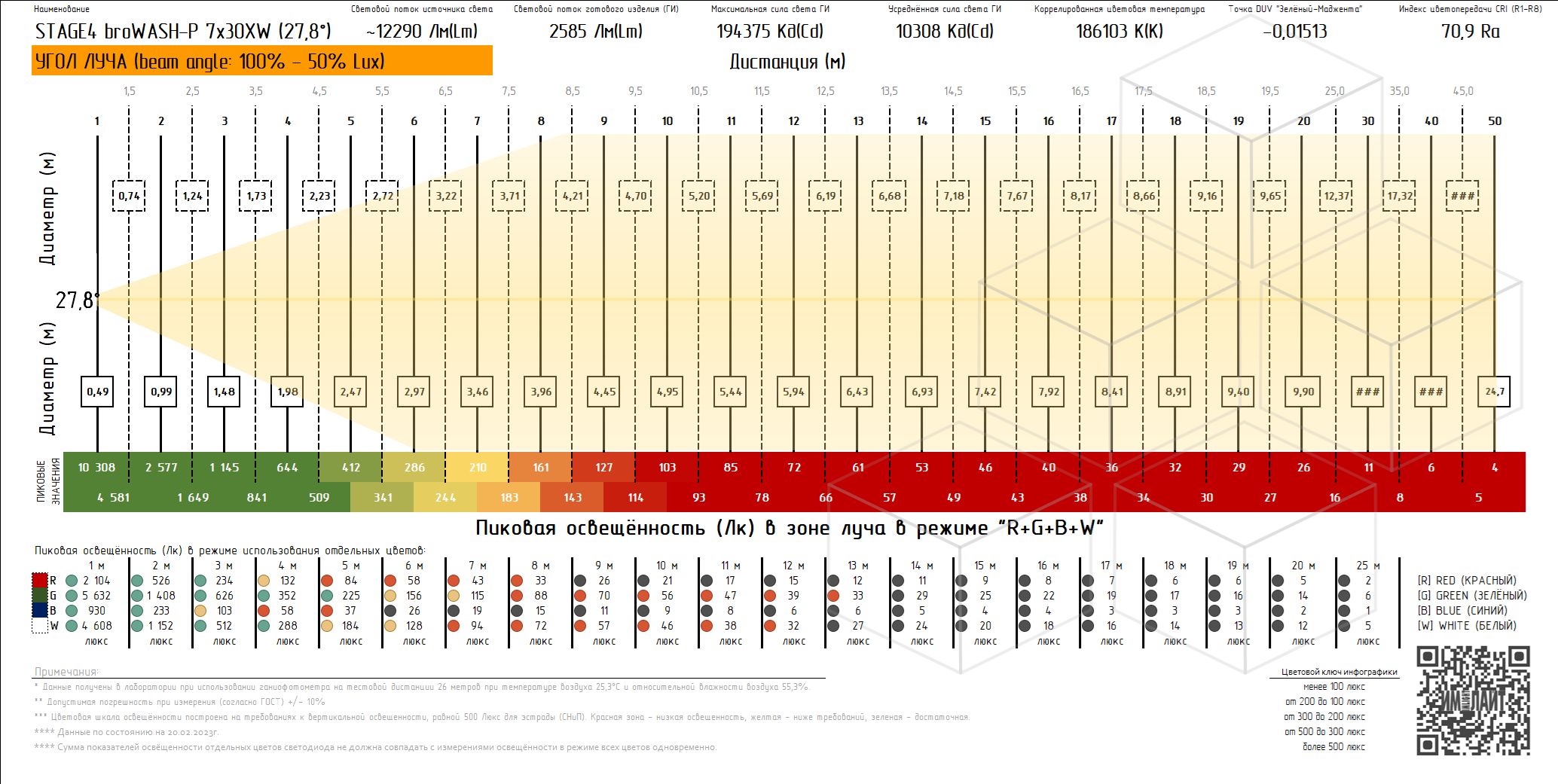

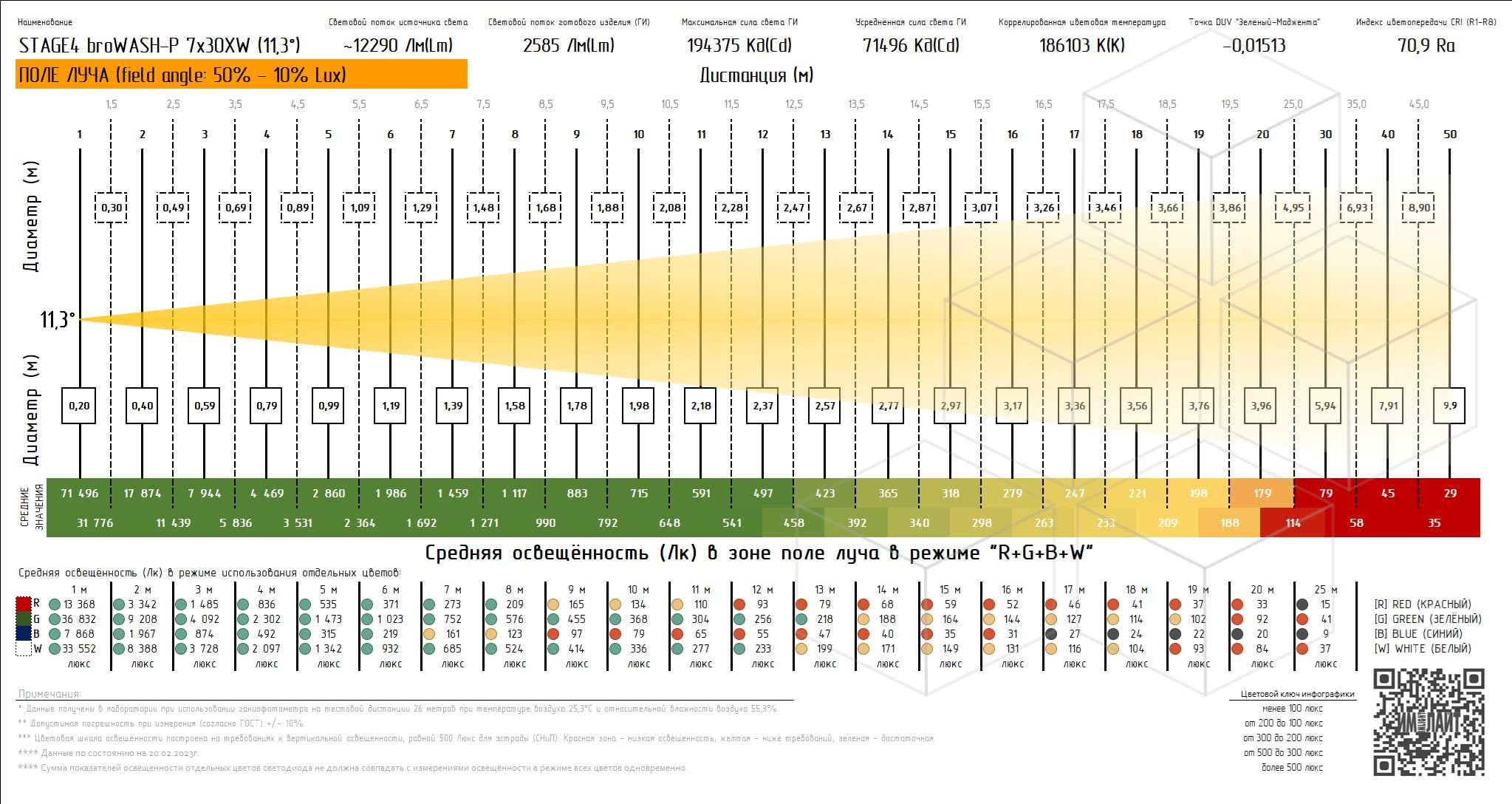

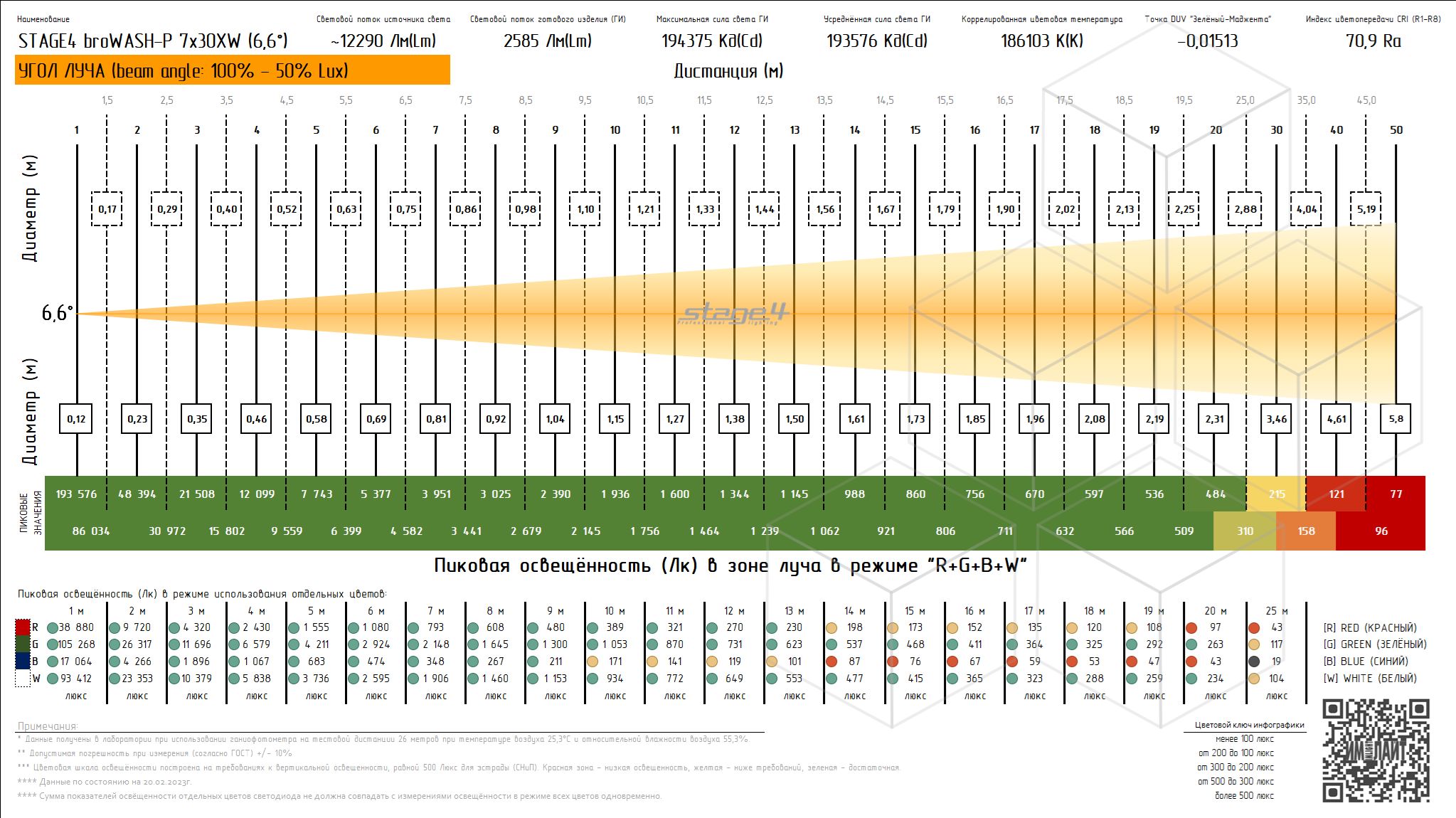

Максимальные параметры освещенности

Максимальная освещённость на 1м, лк

193575

Максимальная освещённость на 3м, лк

21508

Максимальная освещённость на 5м, лк

7743

Максимальная освещённость на 7м, лк

3951

Максимальная освещённость на 9м, лк

2390

Рекомендованная эффективная рабочая дистанция до, м

5

Оптическая система

Раскрытия луча

Динамическое

Наличие Zoom (зум)

Да

Тип зум

линейный

Исполнение зум

моторизованный

Точность зум, бит

8

Диапазон Zoom (зум)

6,6°-45,4°

Коэффициент увеличения зум

4,2(4):1

Угол луча (Beam angle) при мин.зуме, град.

6,6

Поле луча (Field angle) при мин.зуме, град.

11,3

Угол луча (Beam angle) при макс.зуме, град.

27,8

Поле луча (Field angle) при макс.зуме, град.

45,4

Широта изменения угла луча (MIN-MAX), град.

21,2

Широта изменения угла поля (MIN-MAX), град.

34,1

Шаг изменения угла (Beam angle), град.

0,083

Шаг изменения поля (Field angle), град.

0,134

Движение и позиционирование

Управление по DMX позиционированием и направлением

Да

Угол поворота по горизонтали (PAN), град.

540

Поворот от центра (+/-), град.

0

Минимальный шаг поворота, град.

0,008

Угол наклона по вертикали (TILT), град.

220

Наклон от центра (+/-), град.

110

MIN шаг наклона, град.

0,003

Точное позиционирование (Fine, 16 bit)

Да

Функция затемнения луча при движении (BlackOut XY)

Да

Функция замедления при движении (Speed PT)

Да

Функция позиционирования через меню прибора (Static)

Да

Функция калибровки моторов через меню прибора (Calibrate XY)

Да

Функция удаленного перезапуска моторов (Reset Pan/TilT)

Да

Авто-восстановление положения при помехе

Да

Система генерации цвета

Метод синтеза цвета

Аддитивный

Режим цветосмешения (синтез)

RGBW

Количество цветов, шт

16 млн."}">> 16 млн.

Линейное изменение цветовой температуры

Да

Диапазон цветовой температуры (ЦТ)

2700-8000

Количество пресетов ЦТ, шт

9

Дополнительные опции и эффекты

Дополнительные светодиодные эффекты

Нет

Индивидуальное управление источниками света (pixel mapping)

каждым светодиодом

Интенсивность и стробоскоп

Диммер, бит

8

Исполнение диммера

электронный

Эффект вольфрамовой лампы (visual tungsten lamp)

Да

Стробоскоп, режима

4

Протоколы управления и режимы

Протокол DMX-512

Да

Протокол Art-NET

Нет

Протокол RDM

Да

Количество режимов (персонализаций) DMX

3

MIN кол-во DMX-каналов

16

MAX кол-во DMX-каналов

50

Классический авто-режим работы вентилятора

Да

Сверхтихий режим вентилятора

(опционально)

линейный режим изменения скорости вентилятора

(опционально)

Встроенные авто программы

7 световых и 1 звуковая

Минимально подходящая система управления

STAGE4 NEST 2E

Рекомендуемая система управления STAGE4

FALCON NEST

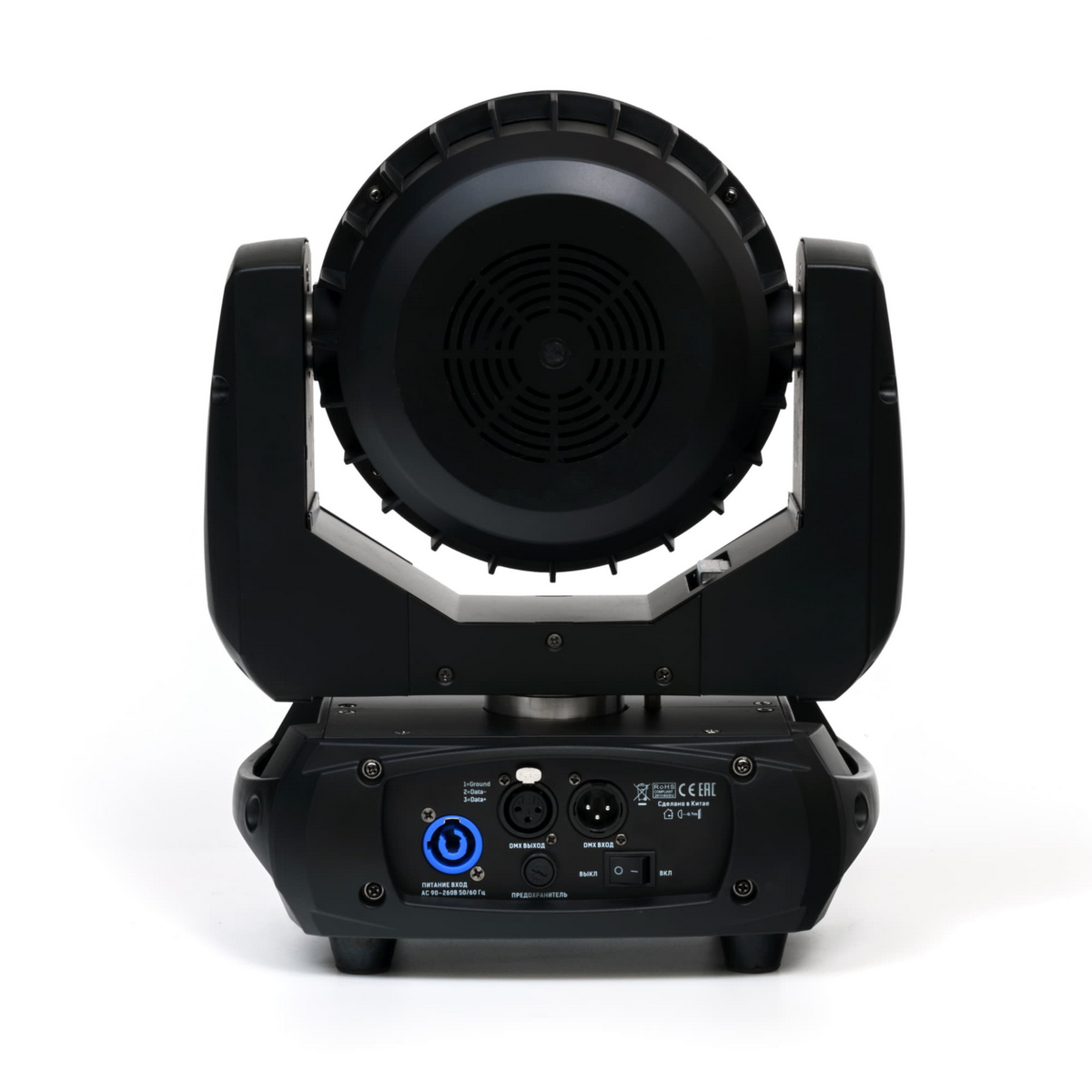

Требования по подключению

Наличие DMX-сплиттера с поддержкой протокола RDM

Разъемы DMX

XLR 3-pin (IN/OUT)

Разъемы Art-NET

Нет

Беспроводной DMX

(опционально)

ИК-управление

Нет

Режим "Мастео-ведомый"

Да

Режим "звуковой активации"

Да

Органы управления на корпусе

Органы управления на корпусе

Дисплей + 4 навигационные кнопки

Диагональ дисплея

1,8

Функция поворота дисплея на 180°

Да

Язык интерфейса меню (дисплея)

Китайский & Английский

Электротехнические параметры

Напряжение

100-260 В, 50/60 Гц.

MAX потребляемая мощность, Вт

240

MIN потребляемая мощность, Вт

200

Коэффициент мощности (Power Factor (PF))

0,9924

Разъёмы питания

POWERCON (IN)

Кнопка вкл/выкл питания

Да

Цвет и материал корпуса

Цвет корпуса

Черный

Материал корпуса

Инженерный нейлоновый пластик

Климатические условия

Степень защиты корпуса

IP20

Климатическое исполнение и категория размещения

УХЛ4

Диапазон рабочих температур

от +1°C до +40°C

Относительная влажность

среднегодовая — 60% при 20 С°; максимальная — 80% при 25 С°.

В иных климатических условиях обязательно

уличный защитный купол с подогревом

Физические параметры и установка

Язык интерфейса (надписей) корпуса

Русский

Габаритные размеры устройства, мм

267x194x333

Вес нетто, кг

6

Точка крепления страховочного троса

Да

Необходимое кол-во струбцин для подвеса, шт

2

Установка на горизонтальные поверхности

На ножках

Упаковка

Габаритные размеры упаковки, мм

370 х 280 х 420

Вес брутто, кг

8,8

Тип упаковки

Картонная коробка и пенополистирол

Требования к транспортировке

Палетный борт + амортизирующая упаковка

Комплект поставки

Скобы "Омега" для подвеса, шт

2

Кабель питания, шт

1

Сигнальный DMX кабель, шт

1

Страховочный тросик, шт

1

Руководство пользователя на русском языке, шт

1

Срок службы и гарантия

Срок службы, лет

5

Гарантийный срок, год

1

Декларации и сертификаты

Технический регламент ТС 004/2011

Да

Технический регламент ТС 020/2011

Да

Технический регламент ТС 037/2016

Да

Соответствие требованиям директивы RoHS

Да

Соответствие требованиям директив Европейского союза (CE)

Да
