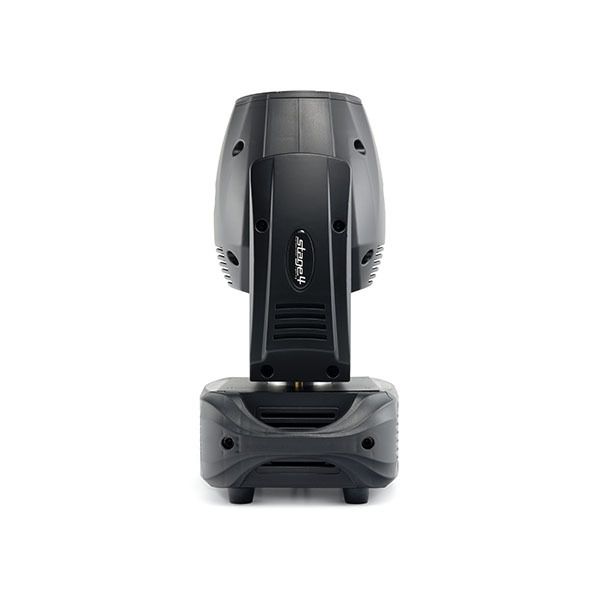

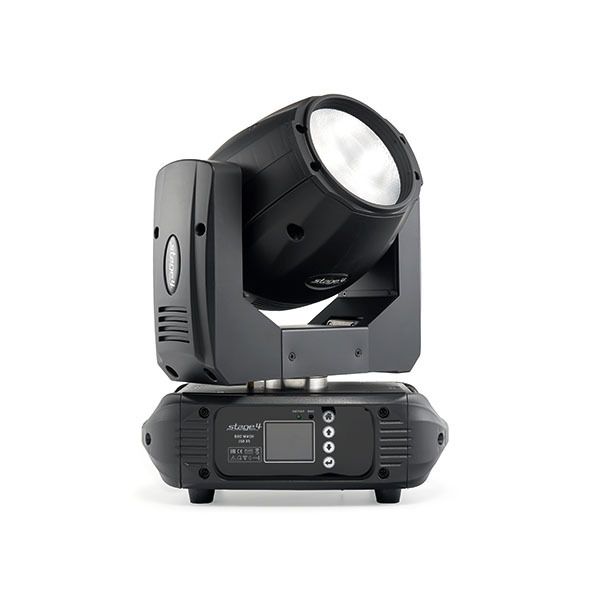

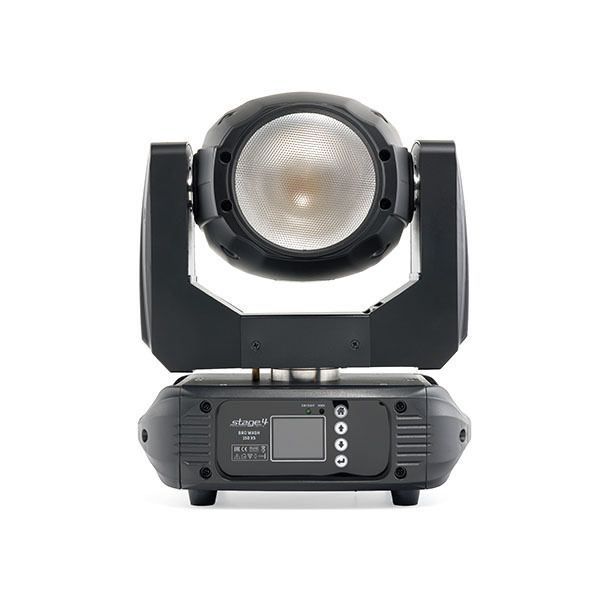

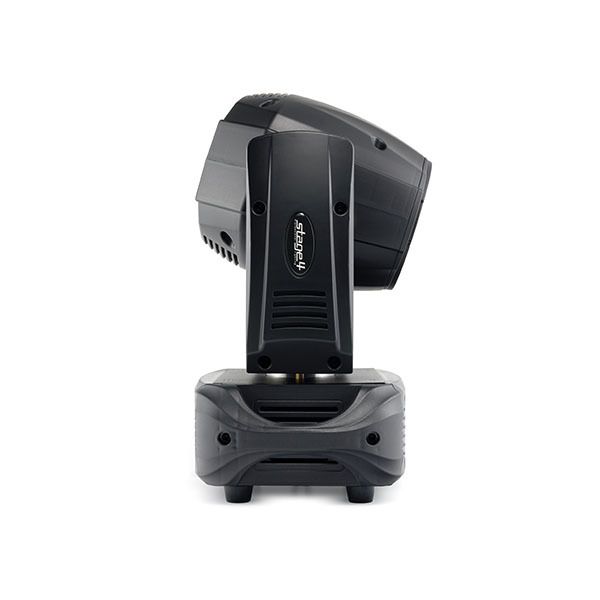

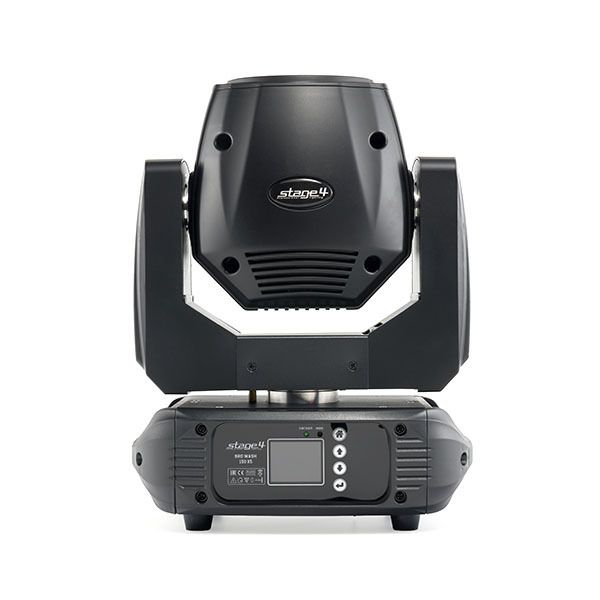

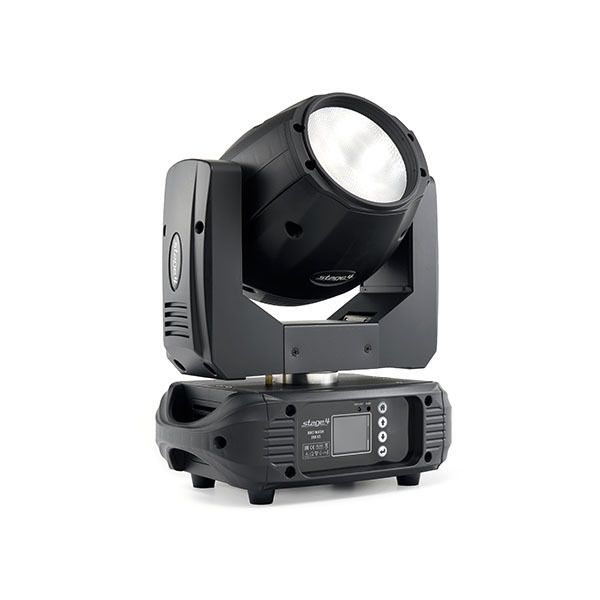

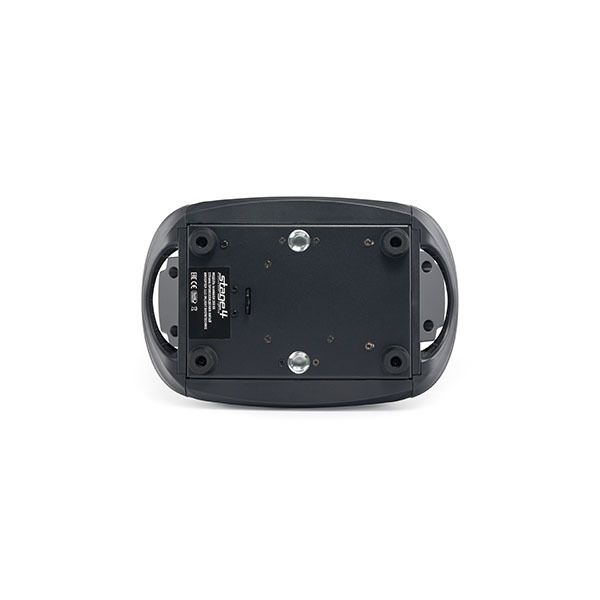

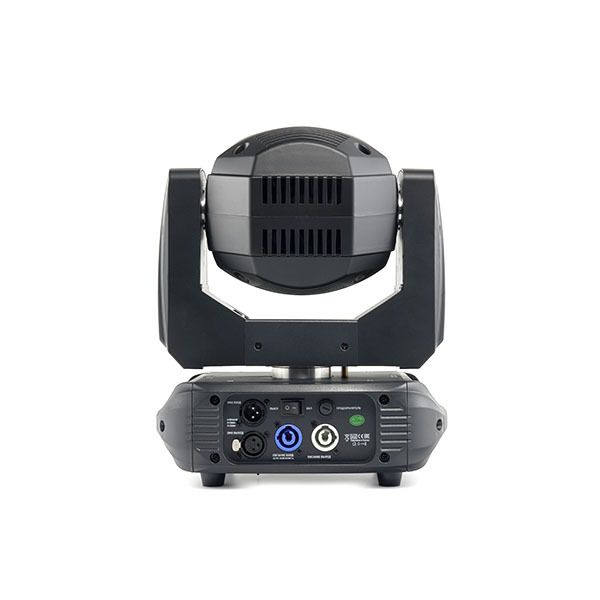

Поворотные головы LED STAGE4 BROWASH 150 X5

^{Общие сведения}

^{Наименование}

^{broWASH 150 X5}

^{Тип устройства}

^WASH

^Серия

^BRO

^Модель

^{WASH 150 X5}

^{Импортёр}

^Имлайт

^{Артикул импортёра}

^00-77328

^{Страна происхождения}

^КНР

^{Рекомендованная область применения}

^{Театры, ТВ-студии, дворцы культуры, спортивные объекты}

^{Рекомендованное назначение}

^{Выносное, верхнее, боковое освещение}

^{Рекомендованная эффективная рабочая дистанция до, м}

⁵

^{Номинальные параметры источника света}

^{Источник света (далее ИС)}

^{Светодиод}

^{Тип основного ИС}

^{Пятицветный мультичип}

^{Количество основных ИС, шт}

¹

^{Мощность основного ИС, вт}

¹⁵⁰

^{Светоизлучающая площадь ИС, мм}

^н/д

^{Световая эффективность ИС, лм/Вт}

^н/д

^{Световой поток ИС, лм}

^н/д

^{Цвет основных ИС}

^{RGB+CW+WW (красный+зеленый+синий+холодный белый+теплый белый)}

^{Коррелированная цветовая температура ИС (CCT), К}

^1800-10000

^{Срок службы ИС, час}

⁵⁰⁰⁰⁰

^{Бренд ИС}

^DADAO

^{Фактические фотометрические параметры готового изделия}

^{Световой поток готового изделия (ГИ), лм}

^7144,4

^{Сила света ГИ, кд}

²⁰⁵⁴⁰

^{Лучистый поток (FE) ГИ, Вт}

^26,594

^{Световая эффективность ГИ, лм/Вт}

^н/д

^{Цветовая температура ГИ (без фильтров) (CCT), К}

^н/д

^{Координата цветности [CIE 1931] (ГИ)}

^{x = 0.3502 y = 0.3543}

^{Координата цветности [CIE 1976] (ГИ)}

^{u' = 0.2138 v' = 0.4867}

^{Точка "Зеленый-Маджента" [DUV]}

^-0.0007

^{Доминирующая длина волны (ГИ), нм}

^575,4

^{Чистота цвета (ГИ)}

^11,4

^{Пиковая длина волны (ГИ), нм}

⁴⁴⁹

^{Ширина кривой спектра (FWHM) (ГИ), нм}

^33,2

^{Соотношение цветов ССТ (ГИ)}

^{R=19.4% G=75.2% B=5.4%}

^{Доминантная длина волны при ЦТ 3200K, нм}

^582,3

^{Доминантная длина волны при ЦТ 5000K, нм}

^575,4

^{Доминантная длина волны при ЦТ 6500K, нм}

^488,9

^{Доминантная длина волны при ЦТ 8000K, нм}

^482,9

^{Доминантная длина волны при ЦТ 10000K, нм}

^480,5

^{Пиковая длина волны при ЦТ 3200K, нм}

⁶³⁵

^{Пиковая длина волны при ЦТ 5000K, нм}

⁴⁴⁹

^{Пиковая длина волны при ЦТ 6500K, нм}

⁴⁴⁹

^{Пиковая длина волны при ЦТ 8000K, нм}

⁴⁴⁹

^{Пиковая длина волны при ЦТ 10000K, нм}

⁴⁴⁹

^{Ширина кривой спектра (FWHM) при ЦТ 3200K, нм}

^178,9

^{Ширина кривой спектра (FWHM) при ЦТ 5000K, нм}

^33,2

^{Ширина кривой спектра (FWHM) при ЦТ 6500K, нм}

³²

^{Ширина кривой спектра (FWHM) при ЦТ 8000K, нм}

^31,6

^{Ширина кривой спектра (FWHM) при ЦТ 10000K, нм}

^29,3

^{Чистота цвета при ЦТ 3200 K, проц.}

^50,4

^{Чистота цвета при ЦТ 5000 K, проц.}

^11,4

^{Чистота цвета при ЦТ 6500 K, проц.}

^4,9

^{Чистота цвета при ЦТ 8000 K, проц.}

^11,9

^{Чистота цвета при ЦТ 10000 K, проц.}

^18,6

^{Индексы цветопередачи готового изделия для пресетов цветовой температуры}

^{Индексы цветопередачи в режиме}

^{"Пресет 3200K"}

^{Индекс CRI (R1-R8), Ra}

^93,9

^{Индекс CRI R9, Ra}

⁸⁹

^{Индекс CRI (R1-R9), Ra}

^93,3

^{Индекс CRI (R1-R15), Ra}

^93,3

^{Индекс AvgR (Average Rendering Index)}

^93,4

^{Индекс TM-30-15 (Rf/Rg)}

^95/104

^{Индекс EEI}

^0,26645

^{Индексы цветопередачи в режиме}

^{"Пресет 5000К"}

^{Индекс CRI (R1-R8), Ra}

^94,9

^{Индекс CRI R9, Ra}

⁸¹

^{Индекс CRI (R1-R9), Ra}

^93,3

^{Индекс CRI (R1-R15), Ra}

^92,7

^{Индекс AvgR (Average Rendering Index)}

^92,7

^{Индекс TM-30-15 (Rf/Rg)}

^95/104

^{Индекс EEI}

^0,22793

^{Индексы цветопередачи в режиме}

^{"Пресет 6500К"}

^{Индекс CRI (R1-R8), Ra}

^95,9

^{Индекс CRI R9, Ra}

⁸⁷

^{Индекс CRI (R1-R9), Ra}

^94,9

^{Индекс CRI (R1-R15), Ra}

^93,9

^{Индекс AvgR (Average Rendering Index)}

^94,1

^{Индекс TM-30-15 (Rf/Rg)}

^95/103

^{Индекс EEI}

^0,22481

^{Индексы цветопередачи в режиме}

^{"Пресет 8000К"}

^{Индекс CRI (R1-R8), Ra}

⁹⁷

^{Индекс CRI R9, Ra}

⁹⁴

^{Индекс CRI (R1-R9), Ra}

^96,7

^{Индекс CRI (R1-R15), Ra}

^95,3

^{Индекс AvgR (Average Rendering Index)}

^95,3

^{Индекс TM-30-15 (Rf/Rg)}

^95/102

^{Индекс EEI}

^0,22496

^{Индексы цветопередачи в режиме}

^{"Пресет 10000К"}

^{Индекс CRI (R1-R8), Ra}

^96,6

^{Индекс CRI R9, Ra}

⁹⁰

^{Индекс CRI (R1-R9), Ra}

^95,9

^{Индекс CRI (R1-R15), Ra}

^94,2

^{Индекс AvgR (Average Rendering Index)}

^94,1

^{Индекс TM-30-15 (Rf/Rg)}

^94/102

^{Индекс EEI}

^0,229

^{Индексы TLCI (качество белого света для камеры)}

^{Индекс TLCI (2012) при ЦТ 3200К}

⁹⁶

^{Индекс TLCI (2012) при ЦТ 5000К}

⁹⁸

^{Индекс TLCI (2012) при ЦТ 6500К}

⁹⁹

^{Индекс TLCI (2012) при ЦТ 8000К}

⁹⁹

^{Индекс TLCI (2012) при ЦТ 10000К}

⁹⁸

^{Максимальные параметры освещенности}

^Режим

^{"Пресет 3200K"}

^{Максимальная освещённость на 1 м, лк}

²⁰⁵³²⁰

^{Максимальная освещённость на 3 м, лк}

²²⁸¹

^{Максимальная освещённость на 5 м, лк}

^821,2

^{Максимальная освещённость на 7 м, лк}

⁴¹⁹

^{Максимальная освещённость на 9 м, лк}

^253,5

^Режим

^{"Пресет 5000K"}

^{Максимальная освещённость на 1 м, лк}

²⁰⁵³⁰

^{Максимальная освещённость на 3 м, лк}

²²⁸¹

^{Максимальная освещённость на 5 м, лк}

^821,2

^{Максимальная освещённость на 7 м, лк}

⁴¹⁹

^{Максимальная освещённость на 9 м, лк}

^253,5

^Режим

^{"Пресет 6500K"}

^{Максимальная освещённость на 1 м, лк}

¹⁵³³³

^{Максимальная освещённость на 3 м, лк}

¹⁷⁰⁴

^{Максимальная освещённость на 5 м, лк}

^613,3

^{Максимальная освещённость на 7 м, лк}

^312,9

^{Максимальная освещённость на 9 м, лк}

^189,3

^Режим

^{"Пресет 8000K"}

^{Максимальная освещённость на 1 м, лк}

¹³¹⁷⁵

^{Максимальная освещённость на 3 м, лк}

¹⁴⁶⁴

^{Максимальная освещённость на 5 м, лк}

⁵²⁷

^{Максимальная освещённость на 7 м, лк}

^268,9

^{Максимальная освещённость на 9 м, лк}

^162,7

^Режим

^{"Пресет 10000K"}

^{Максимальная освещённость на 1 м, лк}

¹³⁵²⁹

^{Максимальная освещённость на 3 м, лк}

¹⁵⁰³

^{Максимальная освещённость на 5 м, лк}

^541,2

^{Максимальная освещённость на 7 м, лк}

^276,1

^{Максимальная освещённость на 9 м, лк}

¹⁶⁷

^{Рекомендованная эффективная рабочая дистанция до, м}

⁵

^{Средние параметры освещенности}

^Режим

^{"Пресет 3200K"}

^{Средняя освещённость на 1 м, лк}

⁸³⁶⁶

^{Средняя освещённость на 3 м, лк}

^929,5

^{Средняя освещённость на 5 м, лк}

^334,6

^{Средняя освещённость на 7 м, лк}

^170,7

^{Средняя освещённость на 9 м, лк}

^103,3

^Режим

^{"Пресет 5000K"}

^{Средняя освещённость на 1 м, лк}

¹²⁹⁴⁴

^{Средняя освещённость на 3 м, лк}

¹⁴³⁸

^{Средняя освещённость на 5 м, лк}

^517,7

^{Средняя освещённость на 7 м, лк}

^264,2

^{Средняя освещённость на 9 м, лк}

^159,8

^Режим

^{"Пресет 6500K"}

^{Средняя освещённость на 1 м, лк}

⁹⁶⁵⁶

^{Средняя освещённость на 3 м, лк}

¹⁰⁷³

^{Средняя освещённость на 5 м, лк}

^386,2

^{Средняя освещённость на 7 м, лк}

^197,1

^{Средняя освещённость на 9 м, лк}

^119,2

^Режим

^{"Пресет 8000K"}

^{Средняя освещённость на 1 м, лк}

⁸⁶⁶⁹

^{Средняя освещённость на 3 м, лк}

^963,3

^{Средняя освещённость на 5 м, лк}

^346,8

^{Средняя освещённость на 7 м, лк}

^176,9

^{Средняя освещённость на 9 м, лк}

¹⁰⁷

^Режим

^{"Пресет 10000K"}

^{Средняя освещённость на 1 м, лк}

⁸⁹⁰⁴

^{Средняя освещённость на 3 м, лк}

^989,3

^{Средняя освещённость на 5 м, лк}

^356,1

^{Средняя освещённость на 7 м, лк}

^181,7

^{Средняя освещённость на 9 м, лк}

^109,9

^{Оптическая система}

^{Раскрытие луча}

^{статичное}

^{Угол луча (Beam angle), град.}

^30,3

^{Поле луча (Field angle), град.}

^56,5

^{Дельта "Beam-Field", град.}

^26,2°

^{Соотношение Field-Beam}

^1,9:1

^{Зона луча, %}

^53,6

^{Наличие Zoom (зум)}

^Нет

^{Фокус (фокусировка)}

^Нет

^{Фрост-фильтр (Фрост, Frost)}

^Нет

^{Ирисовая диафрагма (Iris)}

^Нет

^{Движение и позиционирование}

^{Управление по DMX позиционированием и направлением}

^Да

^{Угол поворота по горизонтали (PAN), град.}

⁵⁴⁰

^{Поворот от центра (+/-), град.}

²⁷⁰

^{Минимальный шаг поворота, град.}

^0,008

^{Угол наклона по вертикали (TILT), град.}

²⁷⁰

^{Наклон от центра (+/-), град.}

¹³⁵

^{MIN шаг наклона, град.}

^0,004

^{Точное позиционирование (Fine, 16 bit)}

^Да

^{Функция затемнения луча при движении (BlackOut XY)}

^Да

^{Функция замедления при движении (Speed PT)}

^Нет

^{Функция позиционирования через меню прибора (Static)}

^Нет

^{Функция калибровки моторов через меню прибора (Calibrate XY)}

^Да

^{Функция удаленного перезапуска моторов (Reset Pan/TilT)}

^Да

^{Авто-восстановление положения при помехе}

^Да

^{Система генерации цвета и эффекты}

^{Метод синтеза цвета}

^{Аддитивный}

^{Режим цветосмешения (синтез)}

^RGB+CW+WW

^{Точность синтеза цвета, бит}

¹⁶

^{Количество фиксированных цветов, шт}

^н/д

^{Векторный режим наложения фильтров}

^Нет

^{Функция смешения цветов (Half Color Wheel)}

^Нет

^{Эффект радуги для цветофильтров}

^Нет

^{Линейное изменение цветовой температуры (ЦТ)}

^Да

^{Точность фильтра CTO, бит}

⁸

^{Диапазон цветовой температуры (ЦТ)}

^1800-10000

^{Количество колес гобо, шт}

^Нет

^{Индивидуальное управление источниками света (pixel mapping)}

^Нет

^{Колесо анимации}

^Нет

^{Количество линз призмы, шт}

^Нет

^{Интенсивность и стробоскоп}

^{Диммер, бит}

¹⁶

^{Исполнение диммера}

^{электронный}

^{Кривые диммирования}

^Да

^{Количество кривых диммера, шт}

⁴

^{Выбор режима скорости диммера}

^Нет

^{Функция выбора частоты обновления (частоты ШИМ)}

^Нет

^{Диапазон частоты обновления LED, Hz}

²⁴⁰⁰⁰

^{Эффект вольфрамовой лампы (visual tungsten lamp)}

^Да

^{Функция затемнения при смене колес}

^Нет

^{Режимы стробоскопа, шт.}

⁴

^{Стробоскоп, максимальная частота}

²⁵

^{Протоколы управления и режимы}

^{Протокол DMX-512}

^Да

^{Протокол Art-NET}

^Нет

^{Протокол RDM}

^Да

^{Протокол sACN}

^Нет

^{Беспроводной DMX}

^{Доп.опция}

^{Количество режимов (персонализаций) DMX}

²

^{MIN кол-во DMX-каналов}

¹³

^{MAX кол-во DMX-каналов}

²¹

^{Режим DMX 1 (каналов)}

²¹

^{Режим DMX 2 (каналов)}

¹³

^{Требования по подключению}

^{Наличие DMX-сплиттера с поддержкой протокола RDM}

^{Встроенные авто программы, шт.}

⁷

^{Встроенные программы от звука, шт.}

¹

^{ИК-управление}

^Нет

^{Режим "Мастер-ведомый"}

^Да

^{Режим "звуковой активации"}

^Да

^{Выбор чувствительности микрофона}

^Да

^{Органы управления на корпусе}

^{Органы управления на корпусе}

^{Дисплей + 4 кнопки}

^{Диагональ дисплея, дюйм}

^2,4

^{Разрешение дисплея, пиксели}

^320x240

^{Тип дисплея}

^LCD

^{Функция поворота дисплея на 180°}

^Нет

^{Язык интерфейса меню (дисплея)}

^{Китайский & Английский}

^{Электротехнические параметры}

^{Напряжение}

^{90-260 В, 50/60 Гц}

^{MAX потребляемая мощность, Вт}

¹⁸⁰

^{Коэффициент мощности (Power Factor (PF))}

^н/д

^{Кнопка вкл/выкл питания}

^Да

^{Класс энергобезопасности}

^{I (первый)}

^{Система охлаждения}

^{Принцип системы охлаждения}

^{Активная}

^{Способ охлаждения}

^{воздушная конвекция+вентиляторы}

^{Классический автоматический режим работы вентиляторов}

^Да

^{Сверхтихий режим вентилятора}

^Да

^{Линейный режим изменения скорости вентилятора}

^Нет

^{Функция управления вентиляторами}

^Да

^{Тихий режим}

^Да

^{Уровень шума при режиме максимального охлаждения}

^{41,5 дБА (при фоновом уровне шума 17,1 дБА)}

^{Уровень шума при классическом авто-режиме}

^{40,4 дБА (при фоновом уровне шума 17,1 дБА)}

^{Уровень шума при тихом режиме}

^{38,5 дБА (при фоновом уровне шума 17,1 дБА)}

^{Снижение уровня шума в тихом режиме}

^{3 дБА}

^{Снижение уровня освещенности в тихом режиме}

^{~ 1%}

^{Субъективное снижение громкости в тихом режиме}

^{в 1,5 раза}

^{Интерпретация уровня шума}

^{умеренно тихий и безопасный уровень шума}

^{Разъемы подключения}

^{Разъём IN ArtNET / sACN (RJ45)}

^Нет

^{Разъём OUT ArtNET / sACN (RJ45)}

^Нет

^{Разъём питания POWERCON IN}

^Да

^{Разъём питания POWERCON OUT}

^Да

^{Разъём сигнала DMX IN - XLR 3 PIN}

^Да

^{Разъём сигнала DMX OUT - XLR 3 PIN}

^Да

^{Беспроводной DMX}

^{Доп.опция}

^{Рекомендуемая система беcпроводного DMX}

^{WiTR-DMX 512 (00-62662)}

^{Цвет и материал корпуса}

^{Цвет корпуса}

^Черный

^{Материал корпуса}

^{Инженерный пластик}

^{Степень защиты корпуса}

^IP20

^{Защита от коррозии корпуса и соли}

^Да

^{Защита от УФ воздействия}

^Нет

^{Климатические условия}

^{Климатическое исполнение и категория размещения}

^УХЛ4

^{Диапазон рабочих температур}

^{от +1°C до +40°C}

^{Относительная влажность}

^{среднегодовая — 60% при 20 С°;}

^{максимальная — 80% при 25 С°.}

^{В иных климатических условиях обязательно}

^{уличный защитный купол с подогревом}

^{Физические параметры и установка}

^{Язык интерфейса (надписей) корпуса}

^{Русский/Английский}

^{Габаритные размеры устройства, мм}

^267x176x347

^{Вес нетто, кг}

^6,5

^{Точка крепления страховочного троса}

^Да

^{Необходимое количество струбцин для подвеса, шт}

¹

^{Установка на горизонтальные поверхности}

^{На ножки}

^{Установка на фермы, софиты}

^{Через Omega-скобу и струбцину}

^{Упаковка}

^{Габаритные размеры упаковки, мм}

^{350х240х450}

^{Вес брутто, кг}

^7,5

^{Тип упаковки}

^{Картонная коробка и пенополистирол}

^{Требования к транспортировке}

^{Паллетный борт + амортизирующая упаковка}

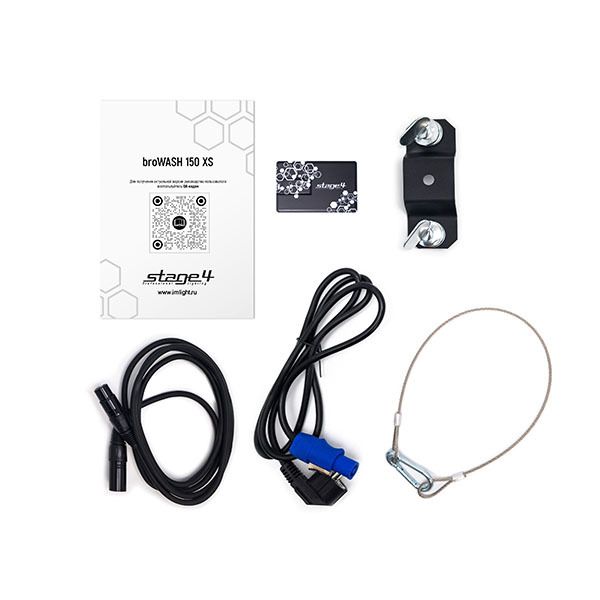

^{Комплект поставки}

^{Кабель питания, шт}

¹

^{Сигнальный DMX кабель, шт}

¹

^{Страховочный тросик, шт}

¹

^{Омега-скоба (Fastlock), шт.}

¹

^{Руководство пользователя на русском языке, шт}

¹

^{Срок службы и гарантия}

^{Срок службы (не менее), лет}

⁵

^{Гарантийный срок, лет}

¹

^{Декларации и сертификаты}

^{Технический регламент ТС 004/2011}

^Да

^{Технический регламент ТС 020/2011}

^Да

^{Технический регламент ТС 037/2016}

^{Не требуется}

^{Соответствие требованиям директивы RoHS}

^Да

^{Соответствие требованиям директив Европейского союза (CE)}

^Да
