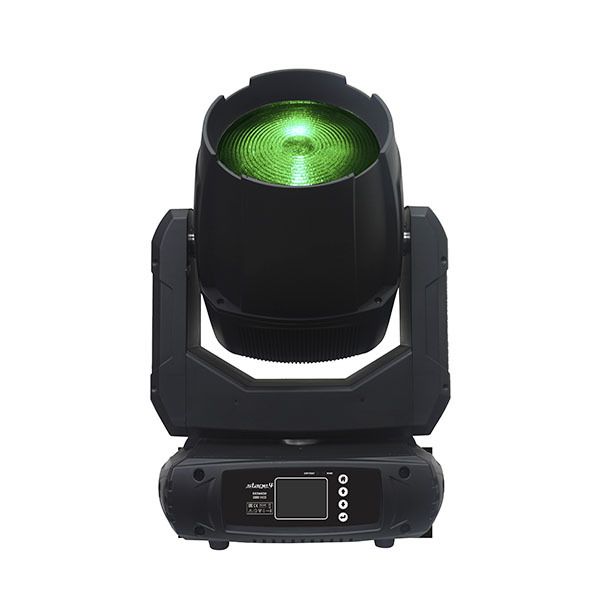

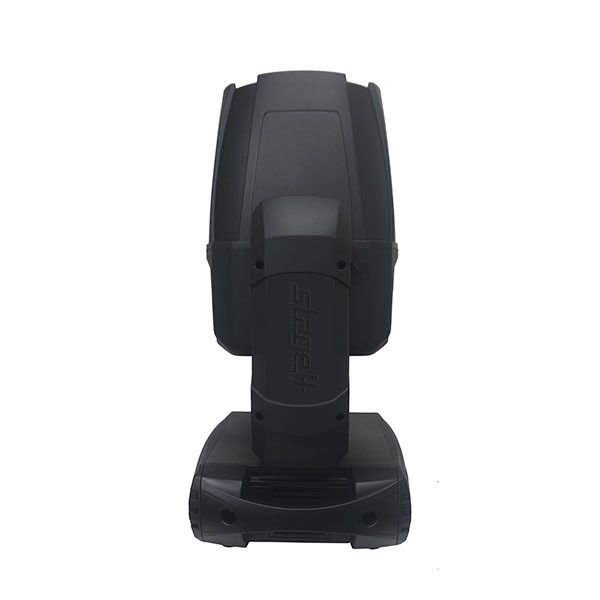

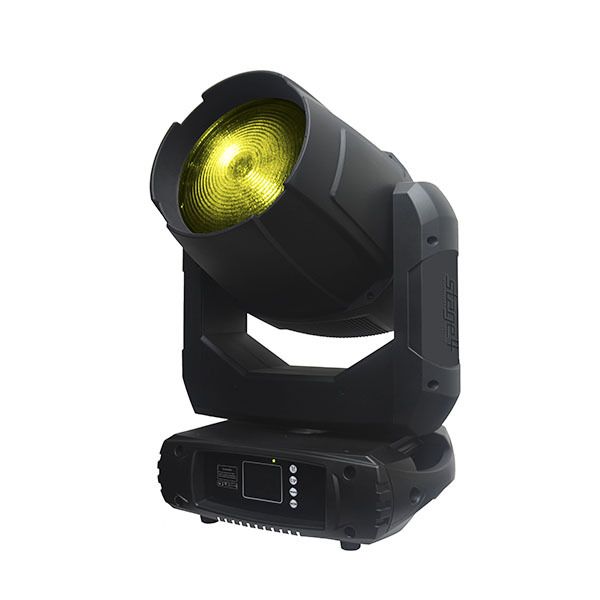

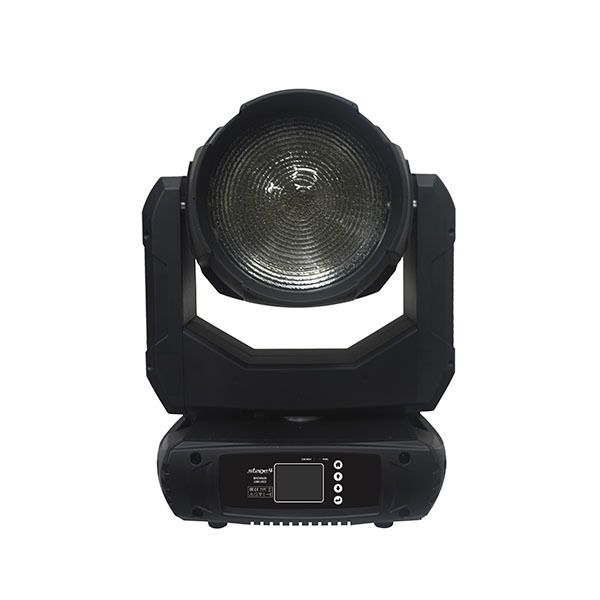

Полноповоротный прожектор типа WASH с линзой Френеля STAGE4 BROWASH 1000 VICO

Общие сведения

Наименование

broWASH 1000 VICO

Тип устройства

WASH

Серия

BRO

Модель

WASH 1000 VICO

Импортёр

Имлайт

Артикул импортёра

00-82508

Страна происхождения

КНР

Рекомендованная область применения

Театры, ТВ-студии, Спортивные арены с ТВ-трансляциями

Рекомендованное назначение

Фронтальное, выносное, верхнее и боковое освещение

Рекомендованная эффективная рабочая дистанция до, м

15 (5)

Номинальные параметры источника света

Источник света (далее ИС)

Светодиод

Тип основного ИС

Семицветный мультичип

Количество основных ИС, шт

1

Мощность основного ИС, вт

1000

Светоизлучающая площадь ИС, мм

н/д

Световая эффективность ИС, лм/Вт

н/д

Световой поток ИС, лм

н/д

Цвет основных ИС

RGBLCA+DB (красный+зеленый+синий+лайм+

циан+янтарный+темно-синий)

Коррелированная цветовая температура ИС (CCT), К

н/д

Пиковая длина волны красных [R] диодов, нм

633

Пиковая длина волны зеленых [G] диодов, нм

524

Пиковая длина волны синих [B] диодов, нм

453

Пиковая длина волны янтарных [A] диодов, нм

590

Пиковая длина волны лайм [L] диодов, нм

568

Пиковая длина волны циановых [C] диодов, нм

490

Пиковая длина волны темно-синих [DB] диодов, нм

473

Срок службы ИС, час

20000

Бренд ИС

LUXENGIN

Фактические фотометрические параметры готового изделия (ГИ) в режиме "Все на 100% при ЦТ 3200 K" (подтвержденные лабораторными испытаниями)

Световой поток готового изделия (ГИ), лм

9850,5

Сила света ГИ, кд

179355

Лучистый поток (FE) ГИ, Вт

29,798

Световая эффективность ГИ, лм/Вт

22,5

Цветовая температура ГИ (CCT), К

3372

Координата цветности [CIE 1931] (ГИ)

x = 0.4147 y = 0.3994

Координата цветности [CIE 1976] (ГИ)

u' = 0.2382 v' = 0.5162

Точка "Зеленый-Маджента" [DUV]

0,0018

Доминирующая длина волны (ГИ), нм

580,7

Чистота цвета (ГИ)

44,4

Пиковая длина волны (ГИ), нм

644

Ширина кривой спектра (FWHM) (ГИ), нм

100,2

Соотношение цветов ССТ (ГИ)

R=21.4% G=75.0% B=3.6%

Фактические фотометрические параметры отдельных цветов готового изделия

Световой поток [R] красных диодов, лм

1825,5

Световой поток [G] зеленых диодов, лм

3212,5

Световой поток [B] зеленых диодов, лм

1344,9

Световой поток [A] янтарных диодов, лм

2807,2

Световой поток [L] лаймовых диодов, лм

5532,9

Световой поток [C] циановых диодов, лм

1623

Световой поток [DB] темно-синих диодов, лм

769,33

Доминантная длина волны [R] красных диодов, лм

633,1

Доминантная длина волны [G] зеленых диодов, лм

524

Доминантная длина волны [B] зеленых диодов, лм

470,7

Доминантная длина волны [A] янтарных диодов, лм

590

Доминантная длина волны [L] лаймовых диодов, лм

569,5

Доминантная длина волны [C] циановых диодов, лм

489,3

Доминантная длина волны [DB] темно-синих диодов, лм

453,7

Пиковая длина волны [R] красных диодов, лм

642

Пиковая длина волны [G] зеленых диодов, лм

516

Пиковая длина волны [B] зеленых диодов, лм

467

Пиковая длина волны [A] янтарных диодов, лм

601

Пиковая длина волны [L] лаймовых диодов, лм

550

Пиковая длина волны [C] циановых диодов, лм

487

Пиковая длина волны [DB] темно-синих диодов, лм

449

Доминантная длина волны при ЦТ 3200K, нм

580,7

Доминантная длина волны при ЦТ 5000K, нм

560,3

Доминантная длина волны при ЦТ 6500K, нм

482

Доминантная длина волны при ЦТ 8000K, нм

480

Доминантная длина волны при ЦТ 10000K, нм

478

Пиковая длина волны при ЦТ 3200K, нм

644

Пиковая длина волны при ЦТ 5000K, нм

449

Пиковая длина волны при ЦТ 6500K, нм

449

Пиковая длина волны при ЦТ 8000K, нм

449

Пиковая длина волны при ЦТ 10000K, нм

449

Ширина кривой спектра (FWHM) при ЦТ 3200K, нм

100,2

Ширина кривой спектра (FWHM) при ЦТ 5000K, нм

23,8

Ширина кривой спектра (FWHM) при ЦТ 6500K, нм

23,4

Ширина кривой спектра (FWHM) при ЦТ 8000K, нм

23,7

Ширина кривой спектра (FWHM) при ЦТ 10000K, нм

23,6

Чистота цвета при ЦТ 3200 K, проц.

44,4

Чистота цвета при ЦТ 5000 K, проц.

5,1

Чистота цвета при ЦТ 6500 K, проц.

7,2

Чистота цвета при ЦТ 8000 K, проц.

13,9

Чистота цвета при ЦТ 10000 K, проц.

20,3

Индексы цветопередачи готового изделия

Индексы цветопередачи в режиме

"Пресет 3200 K"

Индекс CRI (R1-R8), Ra

92,9

Индекс CRI R9, Ra

76

Индекс CRI (R1-R9), Ra

91

Индекс CRI (R1-R15), Ra

90,5

Индекс AvgR (Average Rendering Index)

90,3

Индекс TM-30-15 (Rf/Rg)

93/99

Индекс EEI

0,61824

Индексы цветопередачи в режиме

"Пресет 5000 K"

Индекс CRI (R1-R8), Ra

93,5

Индекс CRI R9, Ra

78

Индекс CRI (R1-R9), Ra

91,8

Индекс CRI (R1-R15), Ra

91,3

Индекс AvgR (Average Rendering Index)

91,2

Индекс TM-30-15 (Rf/Rg)

93/100

Индекс EEI

0,66789

Индексы цветопередачи в режиме

"Пресет 6500 K"

Индекс CRI (R1-R8), Ra

95

Индекс CRI R9, Ra

86

Индекс CRI (R1-R9), Ra

94

Индекс CRI (R1-R15), Ra

93,3

Индекс AvgR (Average Rendering Index)

93,2

Индекс TM-30-15 (Rf/Rg)

92/101

Индекс EEI

0,63569

Индексы цветопередачи в режиме

"Пресет 8000 K"

Индекс CRI (R1-R8), Ra

95

Индекс CRI R9, Ra

86

Индекс CRI (R1-R9), Ra

94

Индекс CRI (R1-R15), Ra

93,2

Индекс AvgR (Average Rendering Index)

93,2

Индекс TM-30-15 (Rf/Rg)

92/101

Индекс EEI

0,6498

Индексы цветопередачи в режиме

"Пресет 10000 K"

Индекс CRI (R1-R8), Ra

95,4

Индекс CRI R9, Ra

92

Индекс CRI (R1-R9), Ra

95

Индекс CRI (R1-R15), Ra

93,9

Индекс AvgR (Average Rendering Index)

93,8

Индекс TM-30-15 (Rf/Rg)

91/101

Индекс EEI

0,66307

Индексы TLCI (качество белого света для камеры)

TLCI (2012) (без фильтров)

ожидание результатов лабораторных испытаний

Индекс TLCI (2012) при ЦТ 3200К

Индекс TLCI (2012) при ЦТ 5000К

Индекс TLCI (2012) при ЦТ 6500К

Максимальные параметры освещенности

Режим

"Все диоды на 100% при ЦТ 3200 K, мин.зум"

Максимальная освещённость на 1 м, лк

179355

Максимальная освещённость на 3 м, лк

19928

Максимальная освещённость на 5 м, лк

7174

Максимальная освещённость на 7 м, лк

3660

Максимальная освещённость на 9 м, лк

2214

Режим

"Все диоды на 100% при ЦТ 3200 K, макс.зум"

Максимальная освещённость на 1 м, лк

14550

Максимальная освещённость на 3 м, лк

1617

Максимальная освещённость на 5 м, лк

582

Максимальная освещённость на 7 м, лк

296,9

Максимальная освещённость на 9 м, лк

179,6

Рекомендованная эффективная рабочая дистанция до, м

15 (5)

Средние параметры освещенности

Режим

"Все диоды на 100% при ЦТ 3200 K, мин.зум"

Средняя освещённость на 1 м, лк

133101

Средняя освещённость на 3 м, лк

14789

Средняя освещённость на 5 м, лк

5324

Средняя освещённость на 7 м, лк

2716

Средняя освещённость на 9 м, лк

1643

Режим

"Все диоды на 100% при ЦТ 3200 K, макс.зум"

Средняя освещённость на 1 м, лк

9569

Средняя освещённость на 3 м, лк

1063

Средняя освещённость на 5 м, лк

382,8

Средняя освещённость на 7 м, лк

195,3

Средняя освещённость на 9 м, лк

118,1

Оптическая система

Раскрытие луча

динамическое

Тип линзы

линза Френеля

Диаметр линзы

200

Угол луча (Beam angle) при мин.зуме, град.

14

Поле луча (Field angle) при мин.зуме, град.

22,2

Угол луча (Beam angle) при макс.зуме, град.

39,8

Поле луча (Field angle) при макс.зуме, град.

71,6

Широта изменения угла луча (MIN-MAX), град.

25,8

Широта изменения угла поля (MIN-MAX), град.

49,4

Шаг изменения угла (Beam angle), град.

0,1012

Шаг изменения поля (Field angle), град.

0,1937

Наличие Zoom (зум)

Да

Точность зум, бит

8

Тип зума

линейный

Общепринятый диапазон зум

14-72°

Фокус (фокусировка)

Нет

Фрост-фильтр (Фрост, Frost)

Да

Тип фроста

нелинейный

Точность фроста, бит

8

Ирисовая диафрагма (Iris)

Нет

Движение и позиционирование

Управление по DMX позиционированием и направлением

Да

Угол поворота по горизонтали (PAN), град.

540

Поворот от центра (+/-), град.

270

Минимальный шаг поворота, град.

0,008

Угол наклона по вертикали (TILT), град.

270

Наклон от центра (+/-), град.

135

MIN шаг наклона, град.

0,004

Точное позиционирование (Fine, 16 bit)

Да

Функция затемнения луча при движении (BlackOut XY)

Нет

Функция замедления при движении (Speed PT)

Да

Функция позиционирования через меню прибора (Static)

Да

Функция калибровки моторов через меню прибора (Calibrate XY)

Да

Функция удаленного перезапуска моторов (Reset Pan/TilT)

Да

Авто-восстановление положения при помехе

Да

Система генерации цвета и эффекты

Метод синтеза цвета

Аддитивный

Режим цветосмешения (синтез)

RGBLCA+DB

Точность синтеза цвета, бит

16

Количество цветов, шт

более 16 млн

Количество фиксированных цветов (фильтров), шт

78

Векторный режим наложения фильтров

Да

Функция регулировки "Зеленый-Маджента" (Tint)

Да

Линейное изменение цветовой температуры (ЦТ)

Да

Точность фильтра CTO, бит

8

Диапазон цветовой температуры (ЦТ)

1800-10000

Количество пресетов ЦТ, шт

Нет

Индивидуальное управление источниками света (pixel mapping)

Нет

Интенсивность и стробоскоп

Диммер, бит

16

Исполнение диммера

электронный

Кривые диммирования

Да

Количество кривых диммера, шт

4

Выбор режима скорости диммера

Нет

Функция выбора частоты обновления (частоты ШИМ)

Нет

Диапазон частоты обновления LED, Hz

24000

Эффект вольфрамовой лампы (visual tungsten lamp)

Нет

Режимы стробоскопа, шт.

4

Стробоскоп, максимальная частота

25

Протоколы управления и режимы

Протокол DMX-512

Да

Протокол Art-NET

Да

Протокол RDM

Да

Протокол sACN

Да

Беспроводной DMX

Доп.опция

Количество режимов (персонализаций) DMX

2

MIN кол-во DMX-каналов

25

MAX кол-во DMX-каналов

35

Режим DMX 1 (каналов)

35

Режим DMX 2 (каналов)

25

Требования по подключению

Наличие DMX-сплиттера с поддержкой протокола RDM

Встроенные авто программы, шт.

9

Встроенные программы от звука, шт.

9

Режим калибровки цветов

Да

Режим выбора статичных сцен через меню

Нет

ИК-управление

Нет

Режим "Мастер-ведомый"

Да

Режим "звуковой активации"

Да

Выбор чувствительности микрофона

Да

Органы управления на корпусе

Органы управления на корпусе

Дисплей + 4 кнопки

Диагональ дисплея, дюйм

2,4

Тип дисплея

LCD

Функция поворота дисплея на 180°

Да

Таймер учета времени работы

Да

Информация о температуре

Да

Язык интерфейса меню (дисплея)

Китайский & Английский

Электротехнические параметры

Напряжение

90-260 В, 50/60 Гц

MAX потребляемая мощность, Вт

1100

Коэффициент мощности (Power Factor (PF))

н/д

Кнопка вкл/выкл питания

Да

Класс энергобезопасности

I (первый)

Система охлаждения и уровень шума

Принцип системы охлаждения

Активная

Способ охлаждения

воздушная конвекция+вентиляторы

Классический автоматический режим работы вентиляторов

Да

Сверхтихий режим вентилятора

Да

Линейный режим изменения скорости вентилятора

Нет

Функция управления вентиляторами

Да

Тихий режим

Да

Уровень шума при режиме максимального охлаждения

ожидание результатов лабораторных испытаний

Уровень шума при классическом авто-режиме

Уровень шума при тихом режиме

Снижение уровня шума в тихом режиме

Снижение уровня освещенности в тихом режиме

Субъективное снижение громкости в тихом режиме

Интерпретация уровня шума

Интерфейсы подключения

Разъём IN ArtNET / sACN (RJ45)

Да

Разъём OUT ArtNET / sACN (RJ45)

Да

Разъём питания POWERCON IN

Да

Разъём питания POWERCON OUT

Да

Разъём сигнала DMX IN - XLR 3 PIN

Да

Разъём сигнала DMX OUT - XLR 3 PIN

Да

Беспроводной DMX

Доп.опция

Рекомендуемая система беcпроводного DMX

WiTR-DMX 512 (00-62662)

Разъём USB для обновления ПО или питания стороннего W-DMX приёмника

Да

Цвет и материал корпуса

Цвет корпуса

Черный

Материал корпуса

Инженерный пластик

Степень защиты корпуса

IP20

Защита от коррозии корпуса и соли

Да

Защита от УФ воздействия

Нет

Язык интерфейса (надписей) корпуса

Русский/Английский

Климатические условия

Климатическое исполнение и категория размещения

УХЛ4

Диапазон рабочих температур

от +1°C до +40°C

Относительная влажность

среднегодовая — 60% при 20 С°;

максимальная — 80% при 25 С°.

В иных климатических условиях обязательно

уличный защитный купол с подогревом

Физические параметры и установка

Габаритные размеры устройства, мм

405x269x585

Вес нетто, кг

21,5

Точка крепления страховочного троса

Да

Необходимое количество струбцин для подвеса, шт

2

Установка на горизонтальные поверхности

На ножки

Установка на фермы, софиты

Через Omega-скобу и струбцину

Упаковка

Габаритные размеры упаковки, мм

520x420x630

Вес брутто, кг

23,5

Тип упаковки

Картонная коробка и пенополистирол

Требования к транспортировке

Паллетный борт + амортизирующая упаковка

Комплект поставки

Кабель питания, шт

1

Сигнальный DMX кабель, шт

1

Страховочный тросик, шт

1

Омега-скоба (Fastlock), шт.

2

Руководство пользователя на русском языке, шт

1

Срок службы и гарантия

Срок службы (не менее), лет

5

Гарантийный срок, лет

1

Декларации и сертификаты

Технический регламент ТС 004/2011

Да

Технический регламент ТС 020/2011

Да

Технический регламент ТС 037/2016

Не требуется

Соответствие требованиям директивы RoHS

Да

Соответствие требованиям директив Европейского союза (CE)

Да
