Контроллер DMX STAGE4 TWIN FW

Контроллер DMX STAGE4 TWIN FW (Дополнительное фейдерное крыло) / 2048 параметров / 15 фейдеров / 60 клавиш / 4 DMX-OUT / 2+1 USB / Дополнительно требуется ПК / Кейс / 7.5 кг

Описание

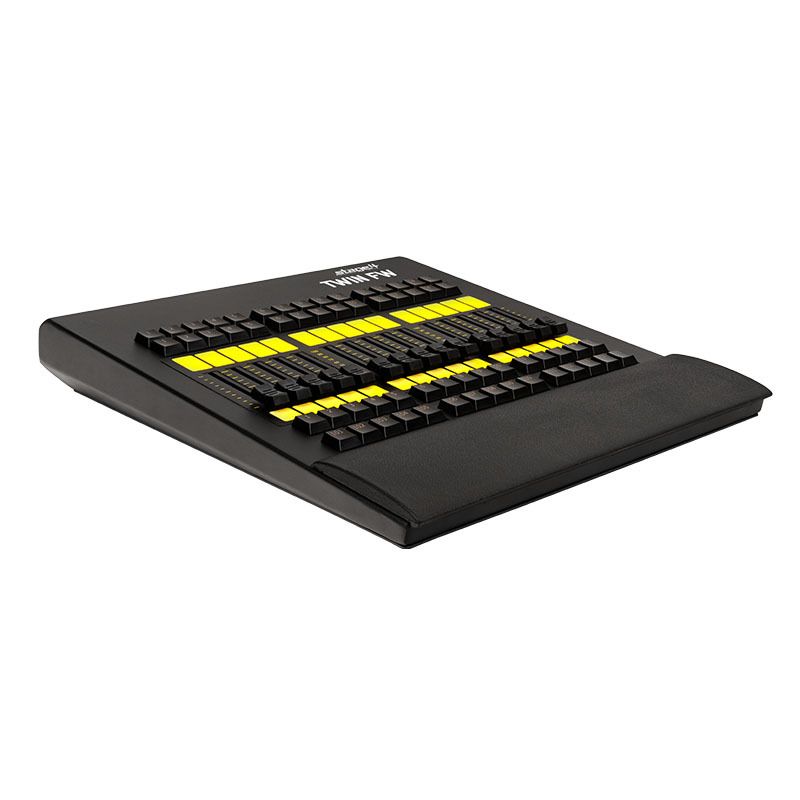

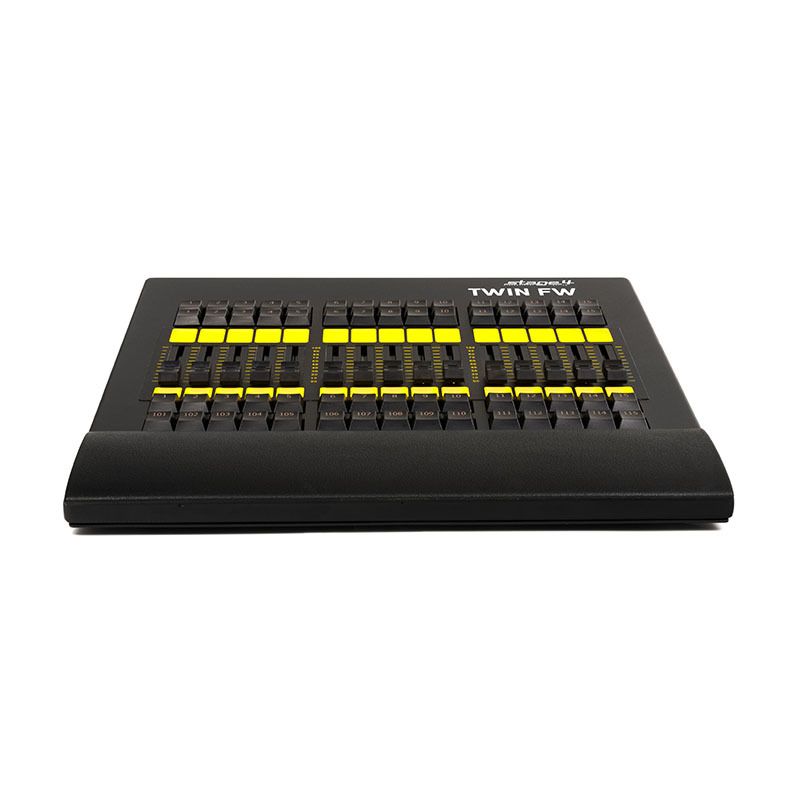

Дополнительное (фейдерное) крыло для подключения к внешнему персональному компьютеру, работающего под управлением операционной системы Windows. Персональный компьютер, требуемый для подключения TWIN FW, в комплект поставки не входит. Для эффективной и удобной работы с программным обеспечением, дополнительное крыло рекомендуется использовать совместно с основным (командным) крылом STAGE4 TWIN CW. Максимально возможное количество последовательно подключенных крыльев в системе - три, например CW+FW+FW. Крыло может использоваться и отдельно от основного (командного крыла), но в таком случае, ввиду отсутствия портов, будут недоступны некоторые функции, например, синхронизации по протоколам MIDI ,LTC,и т.д.

Контроллер предназначен для быстрого доступа и управления созданными пользователем записанными программами. Крыло является "ключом" к открытию выходных параметров программного обеспечения. Не отменяет использование манипулятора типа "мышь" или внешнего сенсорного экрана.

Как и для других продуктов бренда STAGE4, мы предлагаем быструю и отзывчивую русскоязычную техническую поддержку для пользователей. На складах и в сервисных центрах компании "ИМЛАЙТ" есть все необходимое для быстрого гарантийного или пост-гарантийного ремонта.

Технические характеристики

Общие параметры

Наименование устройстваTWIN FW

Тип устройства

DMX-контроллер / Дополнительное фейдерное крыло

Артикул импортёра00-56935

Рекомендуемая сфера применения

Дома культуры, актовые залы, рестораны, спортивные объекты.

Возможности и ограничения

Требуется дополнительно персональный компьютер * (см примечание под таблицей)Да

Рекомендуемое основное крылоTWIN СW

Возможность использования без основного крылаДа

Возможность подключения к консолямНет

Максимально возможное количество подключаемых крыльев, шт3

Количество параметров ** (см примечание под таблицей), шт2048

Максимально возможное количество параметров при использовании дополнительных устройств NPU, шт.65 536

Особенности программного обеспечения (ПО)

Рекомендуемая версия ПО3.9.60.65

Требуется операционная система ПКWindows

Возможность использования других версий ПОДа

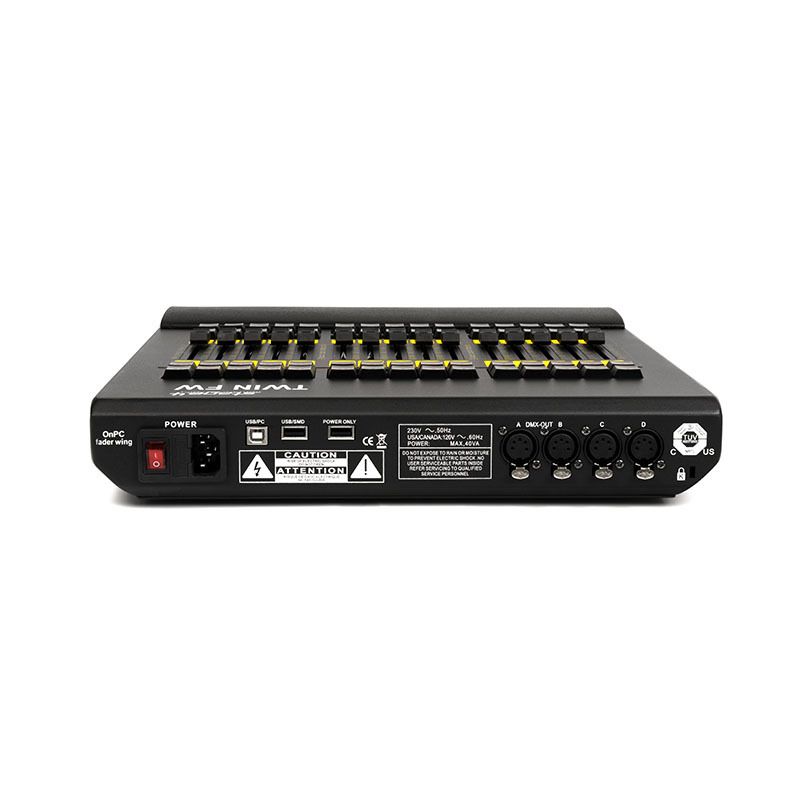

Параметры разъемов подключения

Количество выходных портов DMX OUT (XLR), шт4

Количество входных портов DMX IN (XLR), штНет

Порт Gigabit Ethernet, шт.Нет

Порт MIDI IN, штНет

Порт MIDI OUT, штНет

Порт для дополнительного подключения внешнего сенсорного экрана (DVI), штНет

Порт для подключения крыла фейдеров (LDS-Link), шт.Нет

Возможность подключения фейдерного крылаНет

Порт USB2.0 Type B1

Порт USB2.0 Type A2

Специальный порт для подключения внешних ламп подсветки, шт.Нет

Возможность подключения внешних ламп через порт USB2.0Да

Протоколы передачи данных

Протокол Art-NetДа

Протокол RDMДа

Протокол ETC-Net2Да

Протокол MA-Net2Да

Протокол sACNДа

Протокол ShowNetДа

Протокол Kinet1Да

Протокол для синхронизации по тайм-коду (SMPTE)Нет

Протокол для синхронизации по звуку (LTC)Нет

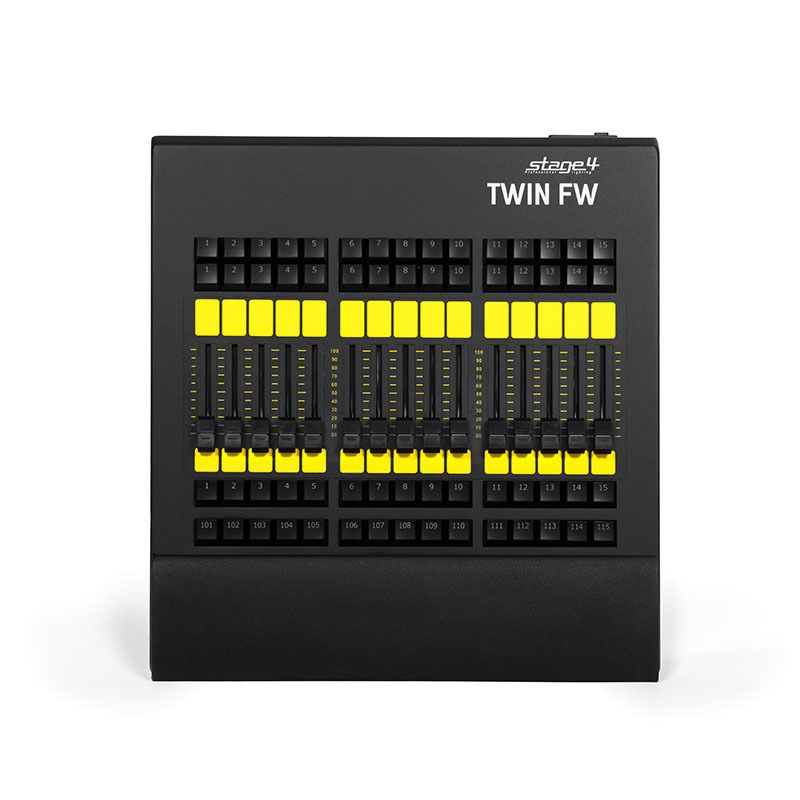

Органы управления (фейдеры, энкодеры, клавиши)

Кнопка включения и выключения крылаДа

Фейдеры (ручки) для управления записанными программами, шт.15

Моторизированные фейдераНет

Функция управляемой RGB-подсветки фейдеровНет

Назначаемые клавиши для управления функциями фейдера, шт.45

Назначаемые клавиши управления записанными программами, шт15

Клавиши для переключения страниц записанных программ, штНет

Подсветка клавишДа

Корпус и параметры корпуса

Материал корпусаМеталл

Степень защиты корпусаIP20

Цвет корпусаЧерный

Подставка для телефона, планшета, бумагНет

Ручки для переноски крыла, штНет

Противоскользящие ножки, шт4

Ящик для хранения личных вещей, штНет

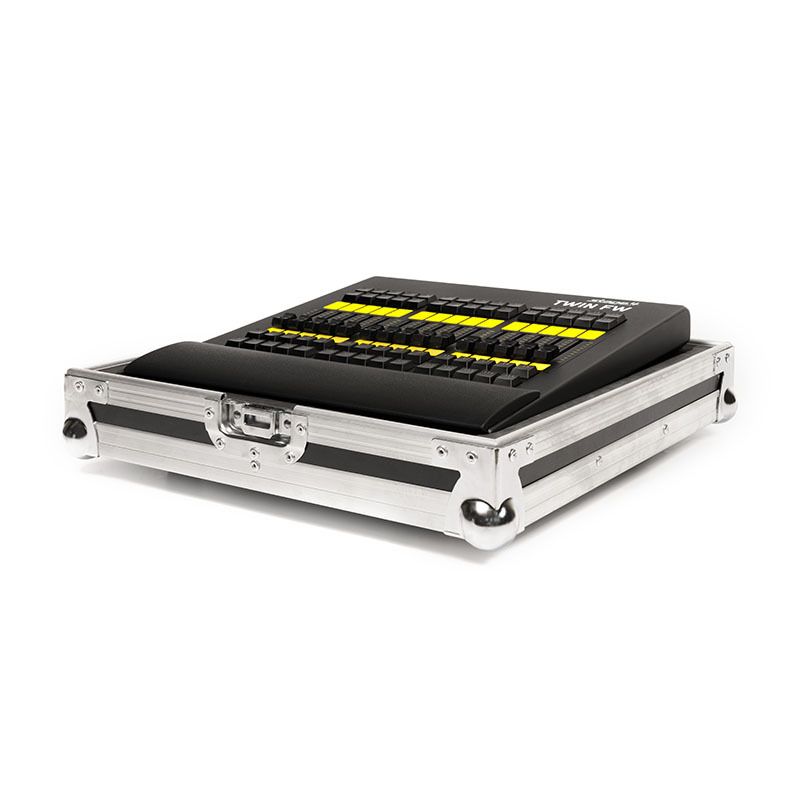

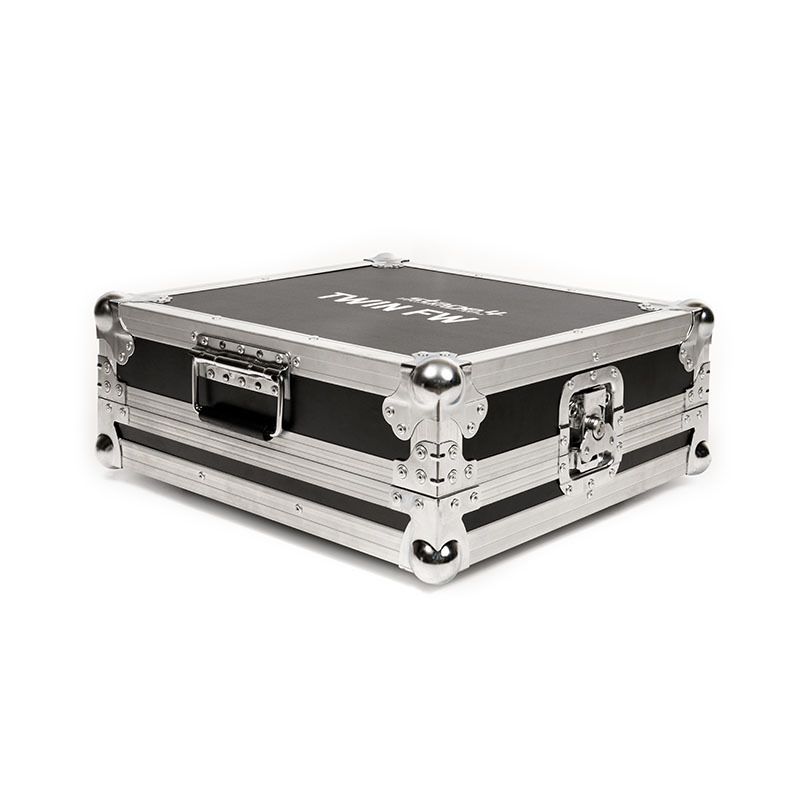

Транспортировочный кейс, шт1

Защитный чехол, штНет

Электротехнические параметры

Напряжение

110–240 В, 60–50 Гц.

Потребляемая мощность, Вт40

Встроенный источник бесперебойного питания (ИБП)Нет

Разъём питания С14Да

Разъём питания С13Нет

Весогабаритные параметры

Габариты крыла, смн/д

Габариты транспортировочного кейса, мм490x460x200

Вес нетто (крыла), кг.5.5

Вес транспортировочного кейса (без крыла), кг.7.5

Вес брутто, кг.13

Срок службы и гарантия

Срок службы, не менее5 лет

Гарантийный срок1 год

Декларации и сертификаты

Технический регламент ТС 004/2011Да

Технический регламент ТС 020/2011Да

Внимание! Контроллер не имеет собственной встроенной компьютерной периферии. Дополнительно требуется персональный компьютер (ноутбук, моноблок, системный блок + монитор) с установленной операционной системой Windows. ПК в комплект поставки не входит!

** Термин "параметры" в технических характеристиках следует понимать в значении, отличном от привычного. В данном случае - это количество задействованных атрибутов, связанных с функциями световых приборов. Количество DMX-каналов не всегда равно количеству параметров. Например,  PAN, TILT, PAN fine 16 bit, TILT fine 16 bit - это 4 DMX канала, которые занимают в ПО контроллера всего 2 параметра. Упрощённо, все каналы 16 и 24 bit не учитываются крылом при подсчёте количества параметров, увеличивая тем самым максимально доступное к добавлению количество приборов. При этом ПО крыла продолжит полноценно использовать каналы PAN/TILT 16 bit. Условный световой прибор, имеющий в раскладке каналов DMX 16-битные функции поворота, наклона, фокуса, зума, диммера, занимает 21 DMX-канал в других пультах управления, но будет занимать 16 параметров в данной консоли, т.к пять 16-битных канала не учитываются. Таким образом, количество задействованных параметров, следовательно, и количество возможных подключённых устройств, будет зависеть от конкретных режимов DMX определенных световых приборов и их функциональных особенностей. Общее количество задействованных параметров будет индивидуальным у каждого покупателя.
