Контроллер DMX STAGE4 TWIN CW (Основное крыло) / 2048 параметров / 9 фейдеров / 4 энкодера / 2 DMX-OUT / 1 DMX-IN / MIDI IN-OUT / LTC / Дополнительно требуется ПК / Кейс / 8 кг
в Корзину
|
Контроллер DMX STAGE4 TWIN CW (Основное крыло) / 2048 параметров / 9 фейдеров / 4 энкодера / 2 DMX-OUT / 1 DMX-IN / MIDI IN-OUT / LTC / Дополнительно требуется ПК / Кейс / 8 кг
Описание

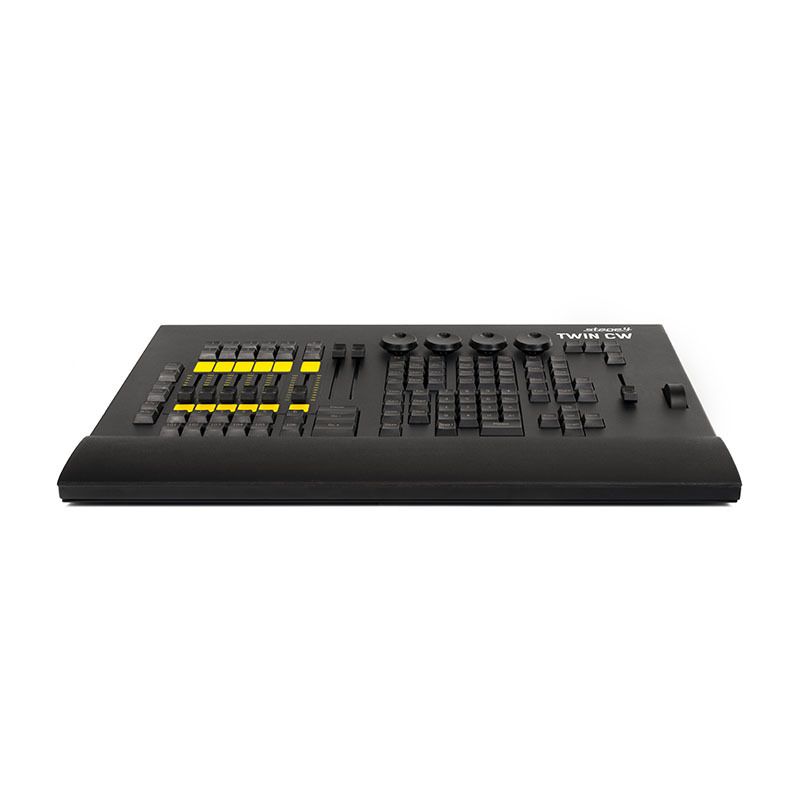

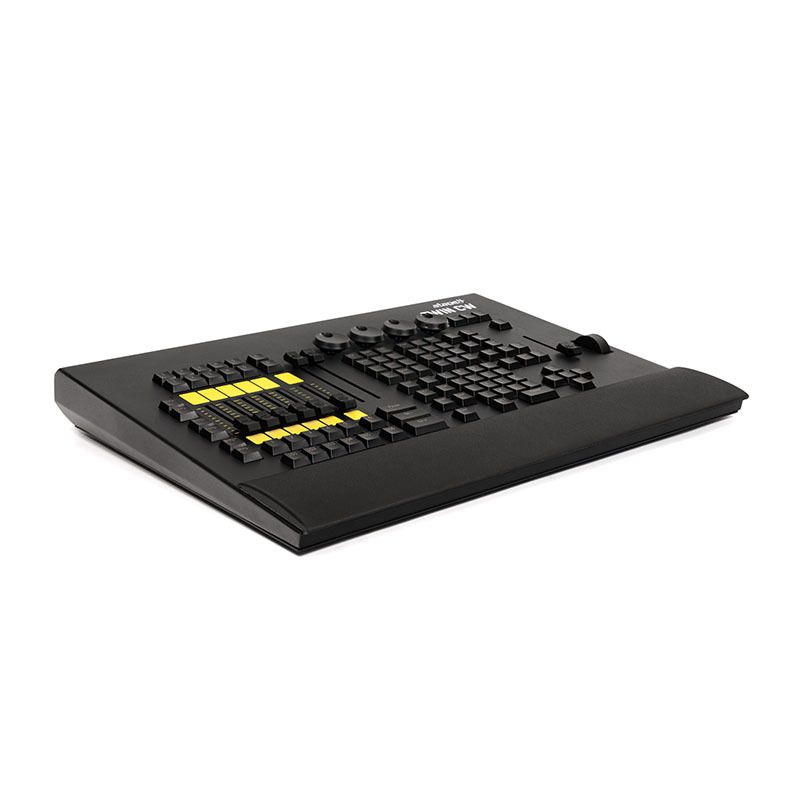

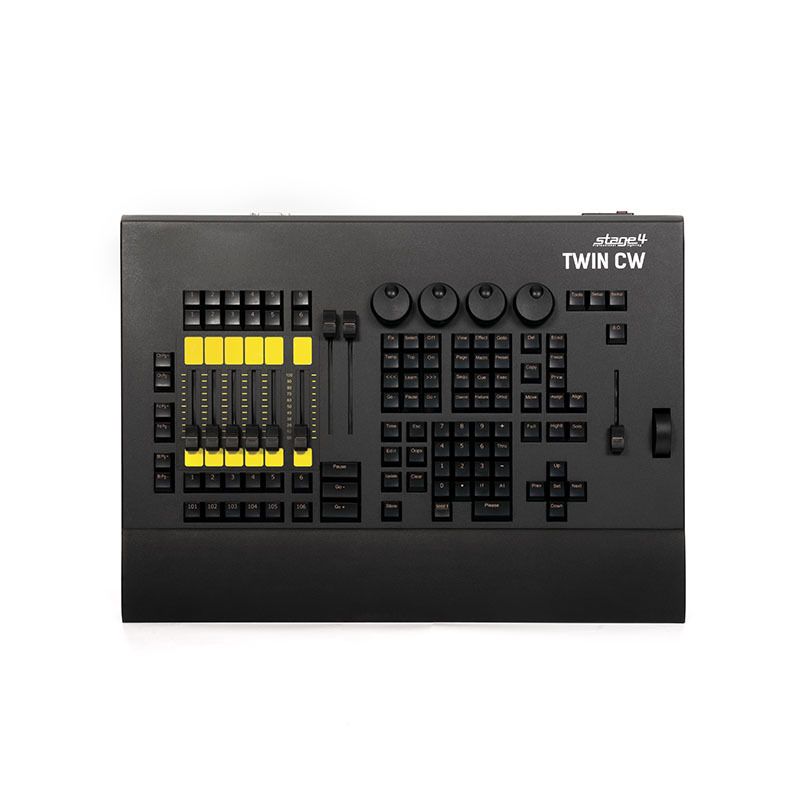

Основное (командное) крыло для подключения к внешнему персональному компьютеру, работающего под управлением операционной системы Windows. Персональный компьютер, требуемый для подключения TWIN CW, в комплект поставки не входит. Несмотря на свои малые размеры и отсутствие встроенного ПК, софт под управлением контроллера, по возможностям никак не уступает полноценным консолям серии. Крыло управляет множеством функций программного обеспечения и дублирует многие клавиши на экране. Не отменяет использование манипулятора типа "мышь" или внешнего сенсорного экрана. Контроллер является "ключом" к открытию выходных параметров программного обеспечения. Имеет порт для звуковой синхронизации по протоколу LTC.
Как и для других продуктов бренда STAGE4, мы предлагаем быструю и отзывчивую русскоязычную техническую поддержку для пользователей. На складах и в сервисных центрах компании "ИМЛАЙТ" есть все необходимое для быстрого гарантийного или пост-гарантийного ремонта.
Технические характеристики
Общие параметры
Наименование устройстваTWIN CW
Тип устройства
DMX-контроллер / Крыло управления
Наименование устройстваTWIN CW
Артикул импортёра00-56936
Рекомендуема сфера применения
Дома культуры, актовые залы, рестораны, спортивные объекты.
Возможности и ограничения
Требуется дополнительно персональный компьютер * (см примечание под таблицей)Да
Количество параметров ** (см примечание под таблицей), шт2048
Максимально возможное количество параметров при использовании дополнительных устройств NPU, шт.65 536
Особенности программного обеспечения (ПО)
Рекомендуемая версия ПО3.9.60.65
Требуется операционная система ПКWindows
Возможность использования других версий ПОДа

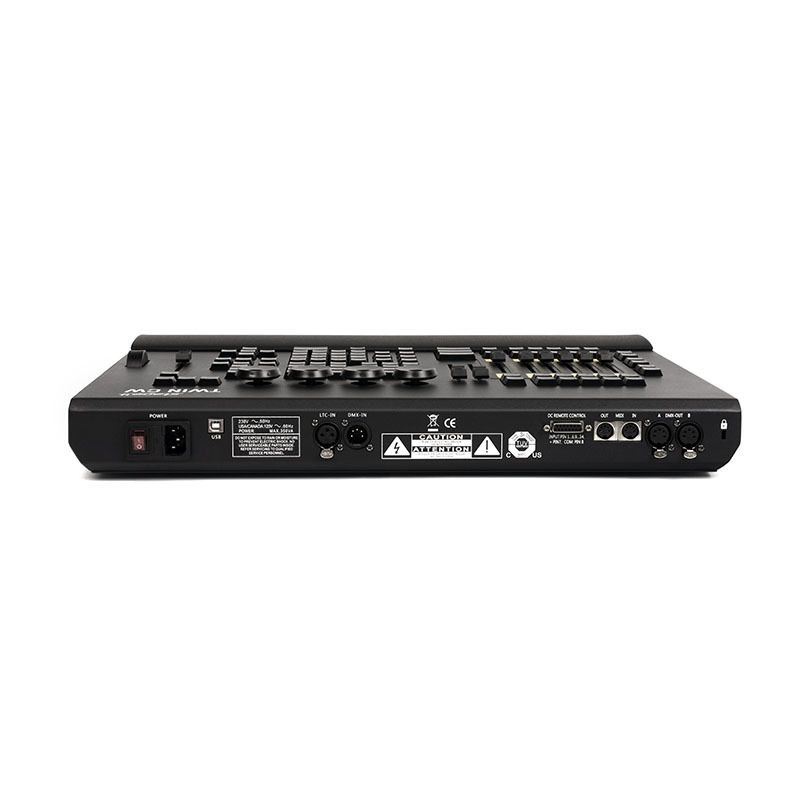

Параметры разъемов подключения
Количество выходных портов DMX OUT (XLR), шт2
Количество входных портов DMX IN (XLR), шт1
Порт Gigabit Ethernet, шт.Нет
Порт MIDI IN, шт1
Порт MIDI OUT, шт1
Порт для дополнительного подключения внешнего сенсорного экрана (DVI), штНет
Порт для подключения крыла фейдеров (LDS-Link), шт.Нет
Возможность подключения фейдерного крылаНет
Порт USB2.0 Type B1
Порт USB2.0 на передней панелиНет
Порт для подключения внешних ламп подсветки, шт.Нет
Протоколы передачи данных
Протокол Art-NetДа
Протокол RDMДа
Протокол ETC-Net2Да
Протокол MA-Net2Да
Протокол sACNДа
Протокол ShowNetДа
Протокол Kinet1Да
Протокол для синхронизации по тайм-коду (SMPTE)Да
Протокол для синхронизации по звуку (LTC)Да
Органы управления (фейдеры, энкодеры, клавиши)
Кнопка включения и выключения крылаДа

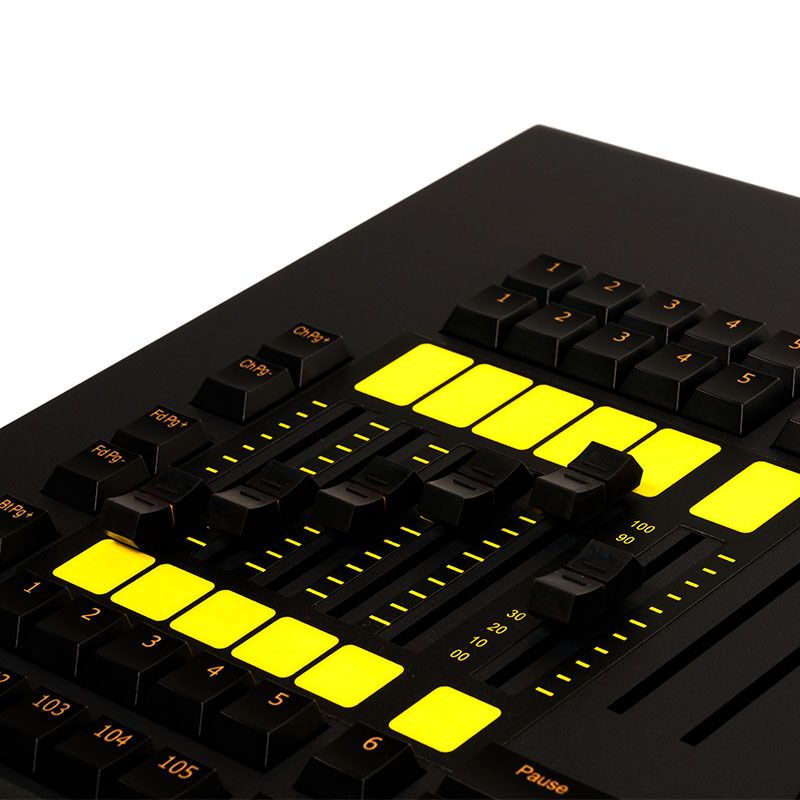

Фейдеры (ручки) для управления записанными программами, шт.6
Моторизированные фейдераНет
Функция управляемой RGB-подсветки фейдеровНет
Многофункциональный кросс-фейдер, шт2
Главный (диммерный) фейдер, шт.1
Вращаемое колесо управления (диммерными каналами), шт1
Энкодеры (поворотные колеса) с функцией нажатия для управления параметрами крыла, шт.4
Энкодеры (поворотные колеса) с функцией нажатия для управления окнами крыла, шт.Нет
Трекбол (шар-манипулятор) для управления параметрами крыла, шт.Нет
Кнопки управления трекболом, шт.Нет
Назначаемые клавиши для управления функциями фейдера, шт.18
Назначаемые клавиши для управления записанными программами, связанные с командным экраном (9 дюймов), шт.Нет
Назначаемые клавиши управления записанными программами, шт6
Клавиши для переключения страниц записанных программ, шт6
Клавиши для вызова и переключения записанных рабочих пространств на экранах, шт.Нет

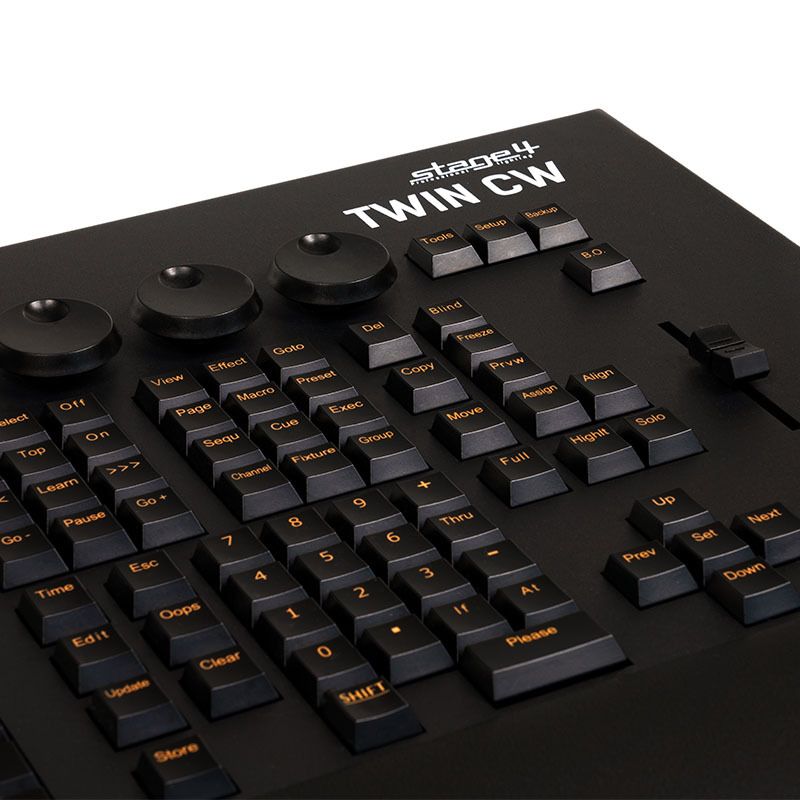

Системные многозадачные клавиши, шт.68
Кнопка затемнения (Black Out)Да
Кнопка следующего шага (Go+)Да
Кнопка предыдущего шага (Go-)Да
Кнопка паузы (Pause)Да
Встроенная клавиатураНет
Подсветка клавишДа
Корпус и параметры корпуса
Материал корпусаМеталл
Степень защиты корпусаIP20
Цвет корпусаЧерный
Подставка для телефона, планшета, бумагНет
Ручки для переноски крыла, штНет
Противоскользящие ножки, шт4
Ящик для хранения личных вещей, штНет

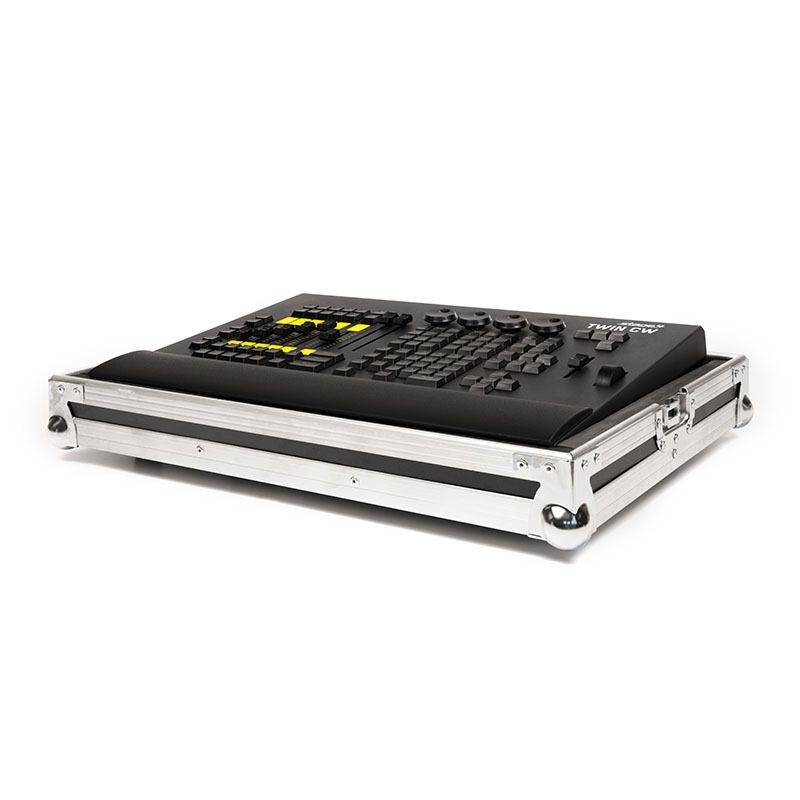

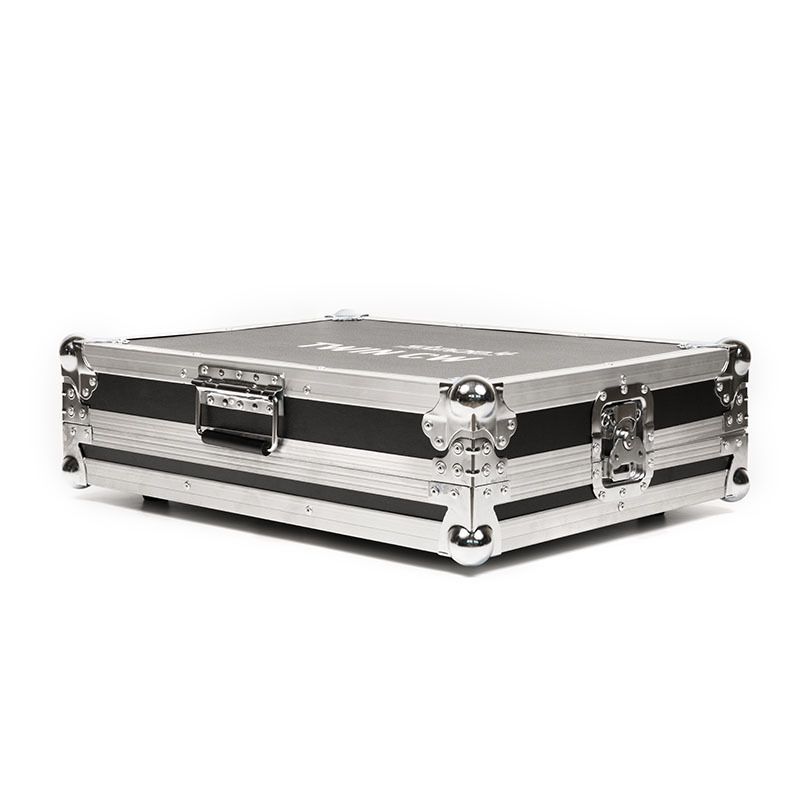

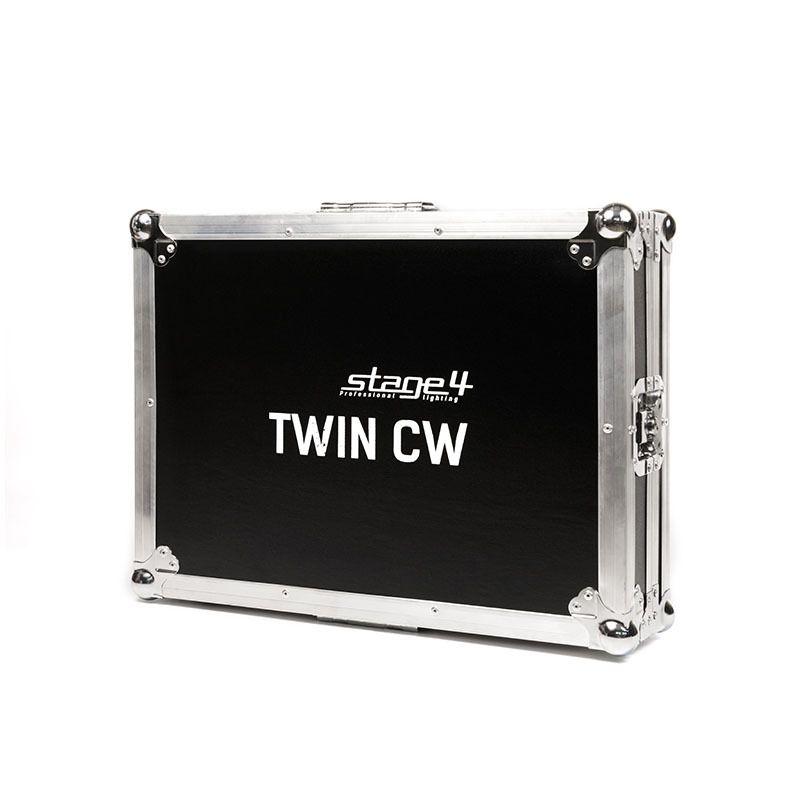

Транспортировочный кейс, шт1
Защитный чехол, шт1
Электротехнические параметры
Напряжение
110–240 В, 60–50 Гц.
Потребляемая мощность, Вт50
Встроенный источник бесперебойного питания (ИБП)Нет
Разъём питания С14Да
Разъём питания С13Нет
Весогабаритные параметры
Габариты крыла, смн/д
Габариты транспортировочного кейса, см60x50x22
Вес нетто (крыла), кг.8
Вес транспортировочного кейса (без крыла), кг.9
Вес брутто, кг.17
Срок службы и гарантия
Срок службы, не менее5 лет
Гарантийный срок1 год
Декларации и сертификаты
Технический регламент ТС 004/2011Да
Технический регламент ТС 020/2011Да
* Внимание! Контроллер не имеет собственной встроенной компьютерной периферии. Дополнительно требуется персональный компьютер (ноутбук, моноблок, системный блок + монитор) с установленной операционной системой Windows. ПК в комплект поставки не входит!
** Термин "параметры" в технических характеристиках следует понимать в значении, отличном от привычного. В данном случае - это количество задействованных атрибутов, связанных с функциями световых приборов. Количество DMX-каналов не всегда равно количеству параметров. Например, PAN, TILT, PAN fine 16 bit, TILT fine 16 bit - это 4 DMX канала, которые занимают в ПО контроллера всего 2 параметра. Упрощённо, все каналы 16 и 24 bit не учитываются крылом при подсчёте количества параметров, увеличивая тем самым максимально доступное к добавлению количество приборов. При этом ПО крыла продолжит полноценно использовать каналы PAN/TILT 16 bit. Условный световой прибор, имеющий в раскладке каналов DMX 16-битные функции поворота, наклона, фокуса, зума, диммера, занимает 21 DMX-канал в других пультах управления, но будет занимать 16 параметров в данной консоли, т.к пять 16-битных канала не учитываются. Таким образом, количество задействованных параметров, следовательно, и количество возможных подключённых устройств, будет зависеть от конкретных режимов DMX определенных световых приборов и их функциональных особенностей. Общее количество задействованных параметров будет индивидуальным у каждого покупателя.
