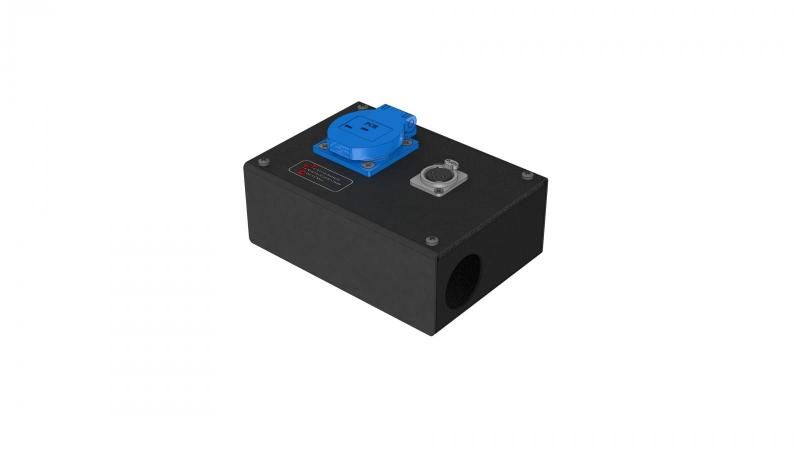

Коробка розеточная KPC2-R1-F1 на 1 розетку Schuko и 1 разъем XLR 3-pin female (мама)

KPC2-R1-F1 Коробка розеточная серии КРC на 1 розетку Schuko и 1 разъем XLR 3-pin female (мама)

1. Назначение

Коробка розеточная со стальным корпусом КРС-2-1R-1F31 (далее Устройство) предназначено для подключения

электрических приборов (световых, звуковых и др.) во всех типах театрально-зрелищных предприятий (театрах,

концертных залах, дворцах и домах культуры, дискотеках и т.д.), а также в помещениях с повышенными

требованиями к противопожарной безопасности. Эксплуатировать только внутри помещений.

2. Технические характеристики

1 Количество и тип

розеток / разъемов

1 розетка Schuko РСЕ 1050-0bs (Австрия), 16А, пылевлагозащищенные с

крышкой и заземляющим контактом

1 разъем XLR 3-pin female (мама) Neutrik NC3FD-L-1

2 Материал корпуса сталь, 1,5 мм.

3 Вводные отверстия Два вводных отверстия диаметром 37 мм, для вваривания стальных труб

или установки кабельного ввода PG29 (по заказу коробка может быть

выполнена с одним отверстием или без отверстий)

4 Окраска полиэфирная порошковая краска матовая, черного цвета

5 Габариты, мм 161 х 116 х 78

6 Масса, кг 0,49

3. Комплект поставки

- Устройство - 1 шт.

- Паспорт и инструкция по эксплуатации - 1 шт.

4. Инструкция по эксплуатации

1. Перед началом работы внимательно ознакомьтесь с настоящей инструкцией, осмотрите все элементы и детали

Устройства, проверьте надежность электрических соединений, заземление, и проведите визуальный осмотр

электроприборов.

2. К монтажу и обслуживанию Устройства допускается только обученный и аттестованный персонал.

3. Подключение Устройства следует производить проводом сечением не менее 2,5 мм.кв.

5. Правила по безопасной эксплуатации

1. Для обеспечения безопасной и безотказной работы Устройства необходимо регулярно проверять и по мере

необходимости подтягивать крепления, винтовые электрические соединения, и т.д.; своевременно устранять

возникшие неисправности и заменять вышедшие из строя детали.

2. Корпус Устройства должен быть надежно заземлен.

3. Электрические соединения должны быть выполнены в соответствие с действующими требованиями ПУЭ и

ПТБ.

4. Не допускайте попадания влаги и грязи на элементы Устройства.

5. При проведении электромонтажных работ соблюдать требования ПУЭ и ПТБ.

6. Запрещается:

- допускать к работе с Устройством не обученных и не прошедших тренировку лиц.

- производить ремонт, замену деталей и другие работы при включенном электропитании.

- пользоваться Устройством с поврежденными элементами или с нарушенной электрической изоляцией

входящих кабелей и проводов.

- эксплуатировать Устройство с открытой крышкой.

6. Правила хранения и транспортировки

1. Устройство хранить в сухих вентилируемых помещениях при температуре окружающего воздуха от 5 до 40С и

относительной влажности воздуха не более 80% при температуре 25?С.

2. В помещении не должно быть пыли, а также паров и газов, вызывающих коррозию.

3. Устройство можно транспортировать любым видом транспорта при условии защиты от прямого воздействия

атмосферных осадков.

4. При перевозке Устройство должно находиться в упаковке, обеспечивающей его сохранность.

7. Свидетельство о приемке и гарантийные обязательства

Устройство проверено фирмой-изготовителем и признано годным к эксплуатации.

Устройство изготовлено в соответствии с ТУ 9683-004-92685945-2014 «Коробки клеммные, розеточные и

дистрибьюторы питания», серийный выпуск.

Сертификат соответствия № ТС RUC-RU.AB24.B.03996, серия RU № 0433214.

Срок службы розеточной коробки 10 лет.

Срок гарантии составляет 3 года от даты продажи Устройства.

Указанные ресурсы, срок службы и хранения действительны при соблюдении потребителем требований

действующей эксплуатационной документации.
