Mackie CR5-X и Mackie CR8S-XBT — пятидюймовая модель активных мониторов и сабвуфер новой серии CR-X

Стоит напомнить, что серия СR-X состоит из четырех моделей двухполосных мониторов и активного сабвуфера. В продаже 2.1-комплекты не встречаются, вся акустика Mackie продается по отдельности. Разумеется, сабвуфер можно использовать с любыми другими мониторами серии. Мы же рассматриваем связку CR5-X и CR8S-XBT как наиболее распространенную и востребованную конфигурацию среди пользователей.

При использовании младших моделей совместно с сабвуфером подключение акустики производится непосредственно через саб, в том числе при Bluetooth соединение. Таким образом необходимости в беспроводном подключении самих мониторов нет, так как в данном случае приемником служит сабвуфер. Именно по этой причине в младших моделях серии предусмотрены версии без Bluetooth подключения. В остальном они ничем не отличаются от беспроводных моделей. Речь идет о мониторах CR3-X, CR4-X и CR5-X. Стоят они немного меньше своих Bluetooth собратьев и в названии не имеют приставку BT.

Технические характеристики монитора Mackie CR5-X

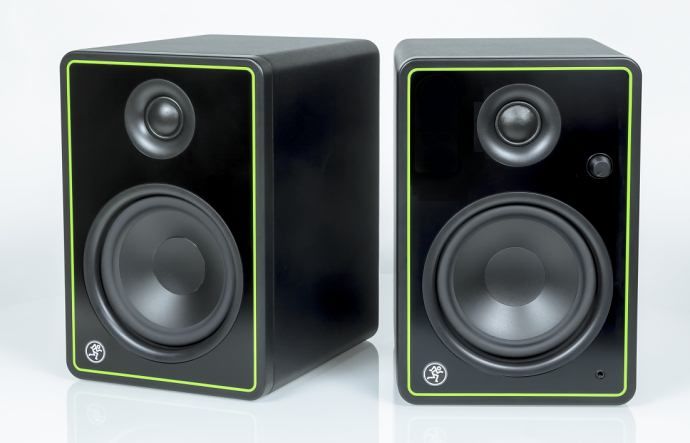

Все модели серии CR-X выглядят одинаково. Отличия между моделями наблюдаются лишь в размерах. Отличительной особенностью дизайна акустики CR-X являются скругленные края корпуса и глянцевые металлические лицевые панели черного цвета, с зеленой окантовкой по краям.

Спереди, на колонке с усилителем расположен регулятор громкости, который в минимальном положении выполняет функцию выключателя питания. В нижней части находится выход на наушники и индикатор питания, подсвечивающий логотип производителя при включении колонок.

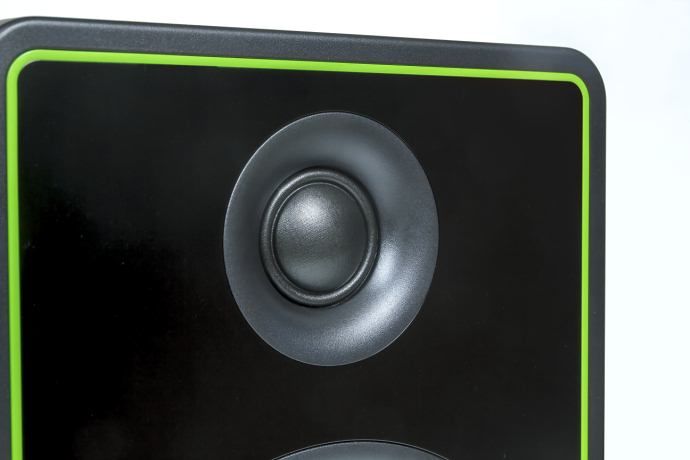

В качестве твитера во всех моделях серии CR-X используется одна и таже купольная тканевая пищалка с диаметром излучателя 19 миллиметров.

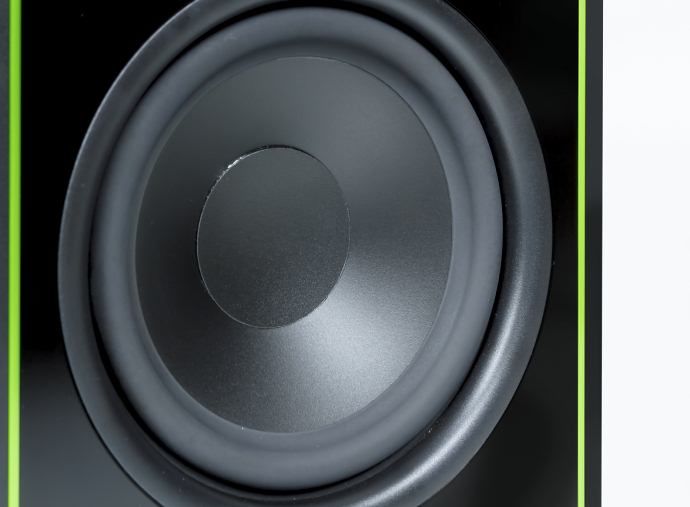

Низкочастотный динамик также имеет аналогичную конструкцию для всех моделей серии и лишь габаритами. В модели CR5-X используется пятидюймовый низкочастотный динамик, с диаметром диффузора включая подвес 11,5 сантиметров. Заявленная частота раздела кроссовера составляет 3 кГц.

Акустическим оформлением колонок является схема фазоинвертор. Порт ФИ выведен назад и расположен в верхней части корпуса. Штатно ножек у мониторов не предусмотрено, зато в комплекте идут поролоновые подставки маты для виброразвязки с поверхностью.

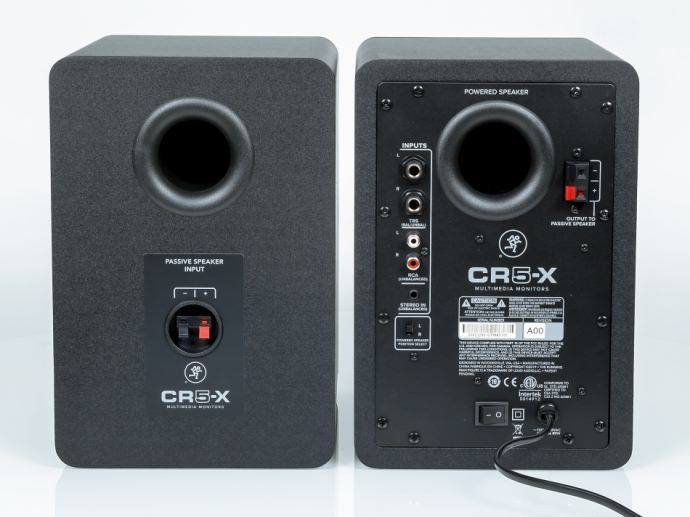

Усилитель расположен в одной из колонок, поэтому подключение производится только к активному монитору. Вторая, пассивная колонка подключается к усилителю с помощью обычного двухжильного провода, который входит в комплект. Подключение мониторов возможно тремя способами. Для балансного соединения предусмотрены TRS-разъемы, для небалансного — RCA и миниджек разъемы. Для удобства расположения колонок имеется переключатель, позволяющий менять каналы местами. В комплекте уже предусмотрены провода для небалансного подключения с разъемами миниджек на RCA и миниджек на миниджек.

Кроме громкости никаких дополнительных настроек мониторы не имеют. Впрочем, цифровая начинка позволяет скорректировать АЧХ на этапе разработки.

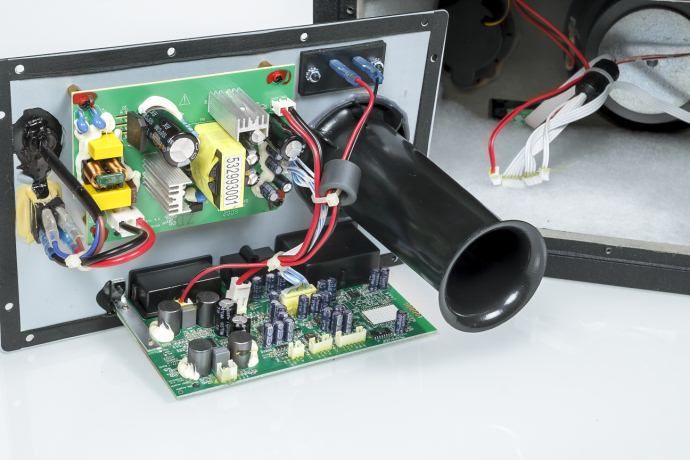

Усилитель мониторов спроектирован в классе D на базе микросхемы AD83586B. Данная микросхема оснащена встроенным 20 полосным эквалайзером и имеют несколько режимов работы. В двухканальном режиме микросхема обеспечивает паспортные показатели мощности 2 х 40Вт при 4Ом и 10% THD, чего для акустики небольших размеров достаточно. В качестве АЦП используется преобразователь CS5340 с параметрами сигнал/шум 101 дБ и Кг+шум -94 дБ.

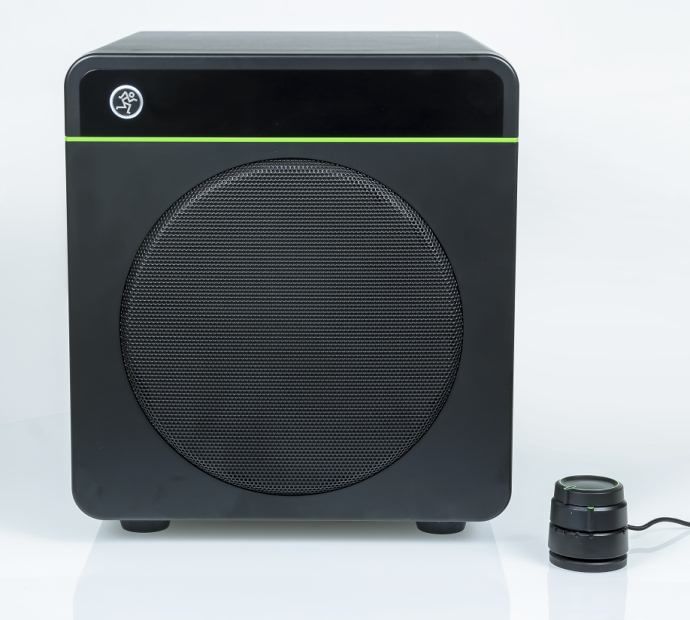

Сабвуфер Mackie CR8S-XBT выглядит довольно привлекательно. Как правило, производители особо не заботятся о внешнем виде сабвуферов, исходя из того, что сабы располагается где-нибудь под столом, не на виду. Но в сабвуфере Mackie CR8S-XBT можно видеть даже элементы дизайна.

Технические характеристики монитора Mackie CR8S-XBT

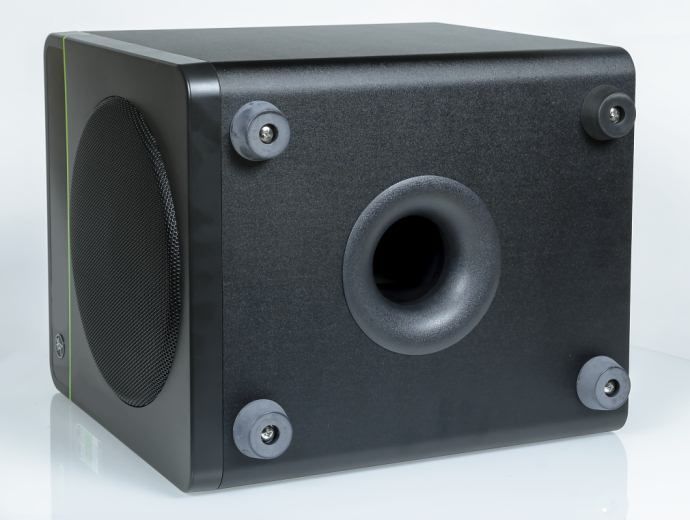

Сабвуфер имеет фазоинверторное акустическое оформление. Динамик выведен вперед и закрыт металлической сеткой. Порт фазоинвертора направлен вниз, а не назад, что позволяет размещать сабвуфер вплотную к стене. Корпус саба изготовлен из MDF и его вес составляет 11 кг. Снизу корпуса предусмотрены высокие резиновые ножки, обеспечивающие необходимый зазор между полом и фазоинвертором.

Из доступных настроек имеется плавная регулировка чувствительности входа, громкости сабвуфера и частоты кроссовера. Кроме этого, здесь предусмотрен переключатель фазы.

Кнопка Bluetooth подключения расположена на передней панели под логотипом. Процесс сопряжения источника по Bluetooth ничем особенным не отличается от любого другого беспроводного устройства и активируется сразу при нажатии кнопки.

Проводное подключение производится посредством TRS либо RCA разъемов. Выходы для подключения мониторов также реализованы на TRS и RCA разъемах. Дополнительный разъем, промаркированный как CRDV, служит для подключения проводного пульта управления.

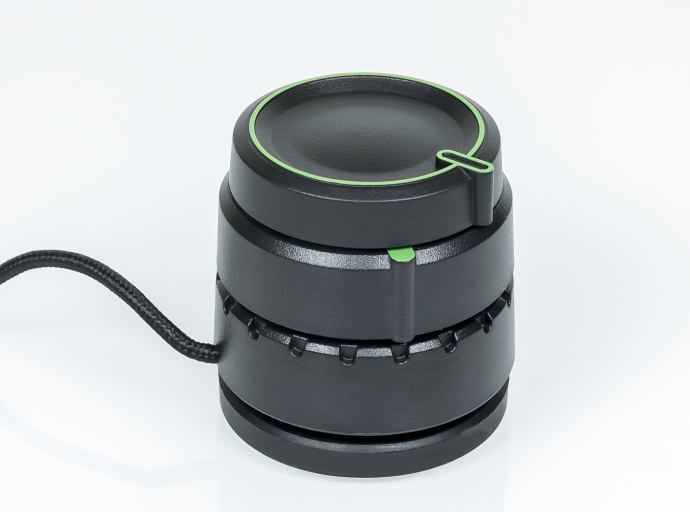

Пульт ДУ позволяет настраивать общую громкость и громкость отдельно сабвуфера. Длина его провода составляет более трех метров. Такой длины должно хватить для удобного расположения пульта на рабочем месте. Для того что бы пульт не скользил по поверхности при регулировки снизу предусмотрена резиновая присоска, как на автомобильных держателях. Если поверхность ровная, пульт крепится очень надежно.

Управлять громкостью c помощью пульта очень удобно. Верхнее кольцо изменяет общий уровень громкости вместе с сабвуфером, а нижнее кольцо позволяет регулировать громкость саба относительно громкости мониторов. Для визуального определения выставленного уровня в нижней части по кругу предусмотрены насечки. Правда, они не имеют никакой маркировки.

Усилитель сабвуфера спроектирован в классе D, на основе микросхемы TPA3221 от TI. Паспортные значения мощности этой микросхемы составляют 208 Вт при нагрузке 2 Ом и 10% КНИ. При определении используемой начинки у нас также была возможность заглянуть внутрь корпуса. Хочется отметить использование в конструкции дополнительных перегородок, обеспечивающих защиту от резонансов корпуса на высокой громкости.

Измерения АЧХ

При измерениях используется программно-аппаратный комплекс RightMark™ Audio Analyzer PRO.

Также применяется измерительный микрофон Earthworks M50, с паспортными данными:

• серийный номер: 9291C
• чувствительность на 1 кГц: 26,4 мВ/Па
• неравномерность АЧХ в диапазоне 20 Гц — 20 кГц: 0,2 дБ
• неравномерность АЧХ в диапазоне 3 Гц — 50 кГц: +1/?3 дБ (спад с 45 кГц)

График АЧХ монитора Mackie CR5-X, измеренный на оси ВЧ-динамика

Наши измерения подтверждают заявленный производителем диапазон 70 Гц – 20 кГц, но при чуть большей неравномерности ±3 дБ.

Графики АЧХ сабвуфера Mackie CR8S-XBT, измеренные на оси НЧ-динамика

Рабочий диапазон сабвуфера CR8S-XBT в максимально широком диапазоне составляет 35 Гц – 300 Гц. Наши измерения наглядно показывают каким образом регулятор частоты среза кроссовера влияет на воспроизводимый диапазон сабвуфера. В минимальном положении регулятора верхняя граница диапазона ограничивается 80 Гц.

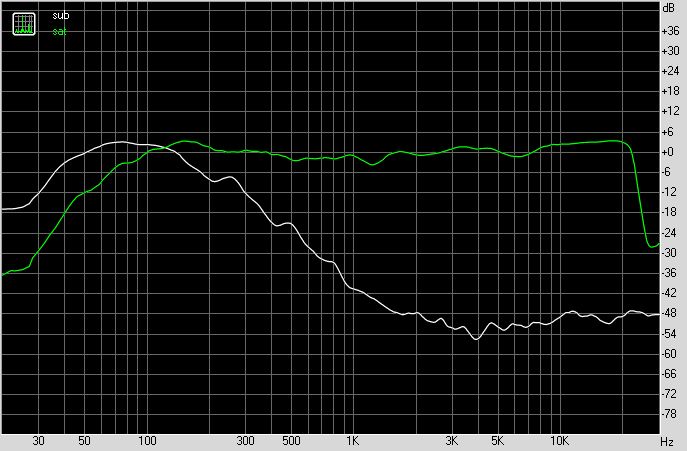

Графики АЧХ монитора Mackie CR5-X и сабвуфера Mackie CR8S-XBT

Если совместить полученные графики, то получается замечательная картинка, характеризующая возможности рассматриваемой акустики. В отношении полночастотного контроля данная связка из пятидюймовых мониторов и сабвуфера выглядит довольно убедительно.

Звучание

Как мы уже писали ранее, звучание мониторов новой серии CR-X находится на хорошем уровне и полностью соответствует тому, что ждёшь от студийной акустики начального уровня. Каждая модель серии по-своему интересна. В пятидюймовых мониторах можно отметить довольно ровное звучание, без перекосов в тембральной составляющей. Впрочем, звучание пятерок на средних частотах больше напоминает акустику с большим динамиком, где верхняя область проработана в меньшей степени. Можно сказать, что упор в звучании CR5-X был сделан, в первую очередь, на расширенный частотный диапазон. Для малоразмерной акустики, коей является Mackie CR5-X возможности в низкочастотной области крайне важны. При прочих равных именно нижний  регистр является определяющим в выборе той или иной модели. Поэтому стремление  производителя достичь максимального охвата на НЧ понятно. Лично нам бы хотелось видеть в пятидюймовых моделях более проработанный верх на средних частотах. Но тут, безусловно, каждый решает сам для себя, что ему важнее. Низкочастотный диапазон у мониторов CR5-X получился не сказать, что рекордный, но 70 Гц захватывает. Тем не менее, для полночастотного контроля мониторам потребуется использование дополнительного сабвуфера. Да и просто для эффектного прослушивания музыки сабвуфер CR5-X показан.

Сабвуфер CR8S-XBT из рассматриваемой серии отлично подходит на эту роль. Благодаря гибким настройкам кроссовера его звучание можно согласовать с любой моделью серии. В отличие от сабвуферов, с фиксированными значениями частоты среза, плавная регулировка у CR8S-XBT позволяет более точно согласовать диапазоны и сделать звучание более слитным. В наших условиях использования наиболее оптимальным по звучанию получилась частота среза в районе 100 Гц. Сабвуфер немного помогал мониторам с нижней серединой и хорошо озвучивал самый нижний регистр.

Что касается качества звучания CR8S-XBT, то для недорогой модели саб играет очень достойно. Его звучание довольно чистое и вследствие правильной конструкции не имеет паразитных призвуков и резонансов. Благодаря тому, что динамик выведен наружу у сабвуфера хорошо прослушивается атака и нет гулообразного характера. Запаса по громкости достаточно чтобы соответствовать даже существенно более мощным моделям, например CR8-XBT.

Выводы

Что же дает мониторам CR5-X использование дополнительного сабвуфера? В первую очередь, озвучивание всего частотного диапазона, от 35 Гц до 20 кГц. Способен ли сабвуфер компенсировать недостающую область средних частот малоразмерных моделей. Только отчасти. По детальности и проработке нижней середины никакой сабвуфер не способен заменить полноценные мониторы с большим динамиком. Этот регистр для любого сабвуфера выглядит неким компромиссом. А вот для контроля низкочастотной области, на частотах 80 Гц и ниже без сабвуфера не обойтись даже восьмидюймовым моделям. Таким образом, при создании 2.1 конфигурации следует осмысленно подходить к вопросу выбора двухполосных моделей, в зависимости от требований к звучанию и конечного результата.

По качеству звучания сабвуфер CR8S-XBT полностью соответствует двухполосным моделям и даже немного превосходит их. На примере взаимодействия с пятидюймовыми мониторами CR5-X можно смело рекомендовать сабвуфер к использованию и с остальными моделями серии. Гибкая настройка с успехом позволит согласовать частотные диапазоны в зависимости от требований к звучанию или индивидуальных предпочтений пользователя.

Как и во других подобных продуктах Mackie, в комплекте с сабвуфером и мониторами идёт флайер со ссылкой на сайт AVID, где по серийному номеру можно скачать лицензионное ПО для создания музыки. Речь идет о секвенсоре AVID Pro Tools First и наборе из 23 плагинов The Musician Collection for Pro Tools. Это позволит начинающим музыкантам сразу же приступить к созданию музыки, а в будущем даст скидку для перехода на полную версию.
