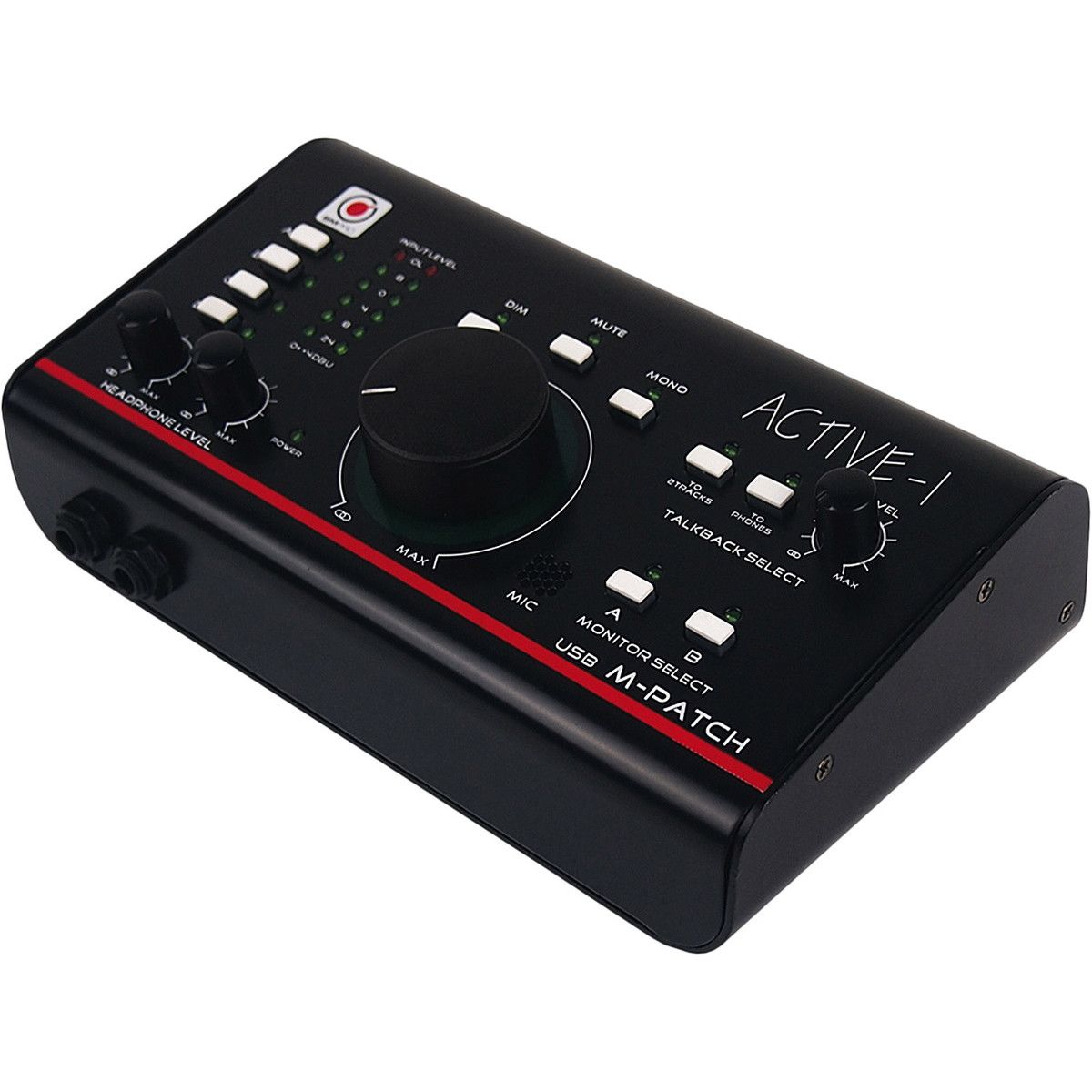

Контроллер монитора JBL M-Patch Active-1 позволяет легко переключаться между входными сигналами и выходными системами мониторинга динамиков. M-Patch Active-1 позволяет использовать до трех источников аналогового стерео входа, три аналоговых стерео выхода, а также вход и выход USB, что дает вам полный набор функций для точного мониторинга и управления звуком.
Этот удобный контроллер может похвастаться самым низким уровнем шума при работе с активным контроллером монитора, гарантируя, что вы можете работать без помех. Кроме того, M-Patch Active-1 имеет удобную функцию обратной связи, которую можно активировать с помощью ножного переключателя (не входит в комплект). Встроенный конденсаторный микрофон можно разводить различными способами, обеспечивая интуитивное общение между вами и вашими исполнителями. А с помощью встроенного USB аудио можно записывать и воспроизводить непосредственно в DAW и обратно.
Полное описание
Гибкие возможности подключения и интуитивно понятное управление
С легкостью интегрируйте свои студийные устройства. Контроллер монитора JBL M-Patch Active-1 может поддерживать до четырех источников входного сигнала. Благодаря возможности подключения до трех аналоговых стереоисточников и одного источника USB, вы можете управлять и контролировать широкий спектр устройств и оборудования. Вы также можете подключить до трех стерео аналоговых выходов, а также выход USB.
Воспользуйтесь преимуществом плавного переключения A / B между входными сигналами и системами мониторинга выходных динамиков, в то время как дополнительный набор функций позволяет точно управлять регулировкой громкости, суммированием моно, приглушением и диммированием (приглушением). M-Patch Active-1 также может похвастаться функцией обратной связи со встроенным конденсаторным микрофоном, который можно маршрутизировать в различных конфигурациях. Обратную связь можно активировать с помощью педального переключателя (не входит в комплект), подключенного к входу 1/4 '' на задней панели контроллера.
Кроме того, благодаря встроенному USB-соединению, прямая цифровая аудиозапись и воспроизведение могут быть достигнуты при использовании в сочетании с DAW вашего компьютера. Прочный металлический корпус M-Patch Active-1, а также надежные переключатели и разъемы гарантируют, что вы сможете годами беспроблемно использовать его даже в самых требовательных студиях.
Функции
- Вмещает четыре источника входного сигнала (3 аналоговых стерео и 1 USB) и три аналоговых стерео выхода плюс USB
- Плавное переключение A / B между входными сигналами и выходными системами мониторинга динамиков
- Предоставляет полный набор функций аудиомониторинга, включая точную регулировку громкости, суммирование моно, отключение звука и затемнение (приглушение)
- Удобная функция обратной связи, активируемая педальным переключателем, со встроенным конденсаторным микрофоном и возможностью выбора маршрутизации
- Предназначен для обеспечения минимально возможного уровня шума в активном контроллере монитора
- Идеально подходит для приложений, где необходимо как ослабление, так и усиление сигнала.
- Светодиодный индикатор уровня и удобный выбор переключателя + 4dBu / -10dBV входной каскад
- Встроенный USB-порт для прямой цифровой записи и воспроизведения звука при использовании с DAW вашего компьютера
- Выход USB отражает сигналы, появляющиеся на аналоговых 2-дорожечных выходах, в то время как выход L / R компьютера подает вход USB.
- Размещен в прочном металлическом шасси и оснащен прочным массивом или переключателями и надежными разъемами
- Создан, чтобы обеспечить вам годы беспроблемного использования
Характеристики
- Аудиовходы:
- Входные разъемы: 4 x TRS 1/4 '' (6,5 мм) симметричный / несимметричный
- Максимальный входной уровень: + 4 дБ / + 22 дБ
- Импеданс: 24 кОм симметричный, 12 кОм несимметричный
- Аудиовход компьютера: 2-канальный USB
- Аудио выходы:
- Выходные разъемы: 6 x TRS 1/4 '' (6,5 мм) симметричный / несимметричный
- Импеданс: 300 Ом симметричный, 150 Ом несимметричный
- Выходной уровень: +22 дБн
- Усиление мастер-громкости: 34 дБ (студийные выходы)
- Аудиовыход компьютера: 2-канальный USB
- Выход на наушники: стерео выход 2 x 1/4 '' (6,5 мм) TRS
- Усиление выходного уровня наушников: + 32 дБн
- Переключатель яркости : -20 дБ
- Частотная характеристика: от 10 Гц до 30 кГц, + 0,5 / -1 дБ (линейный вход / линейный выход)
- Шум: > -92dBu типично (Monitor AB, студийные выходы, 2-Track)
- Перекрестная связь каналов: > 92 дБ (при 1 кГц, отключение звука / уровень выключен)
- Динамический диапазон: 114 дБ (от линейного входа до линейного выхода)
- Искажение: <0,009 процента
- Цифровые характеристики ввода / вывода USB: 48 кГц, 24 бит
- Компьютерный интерфейс:
- Формат: USB1 / 2
- Каналы: 2
- Драйверы: тип Legacy и ASIO
- Совместимость: все современные аудиосистемы USB.
- Требования к питанию : 9 В переменного тока, 1200 мА (блок питания в комплекте)
- Размеры: 330 мм x 191 мм x 127 мм / 13 дюймов x 7,5 дюйма x 5 дюймов (Ш x Г x В)
- Вес: 0,9 кг / 2,0 фунта

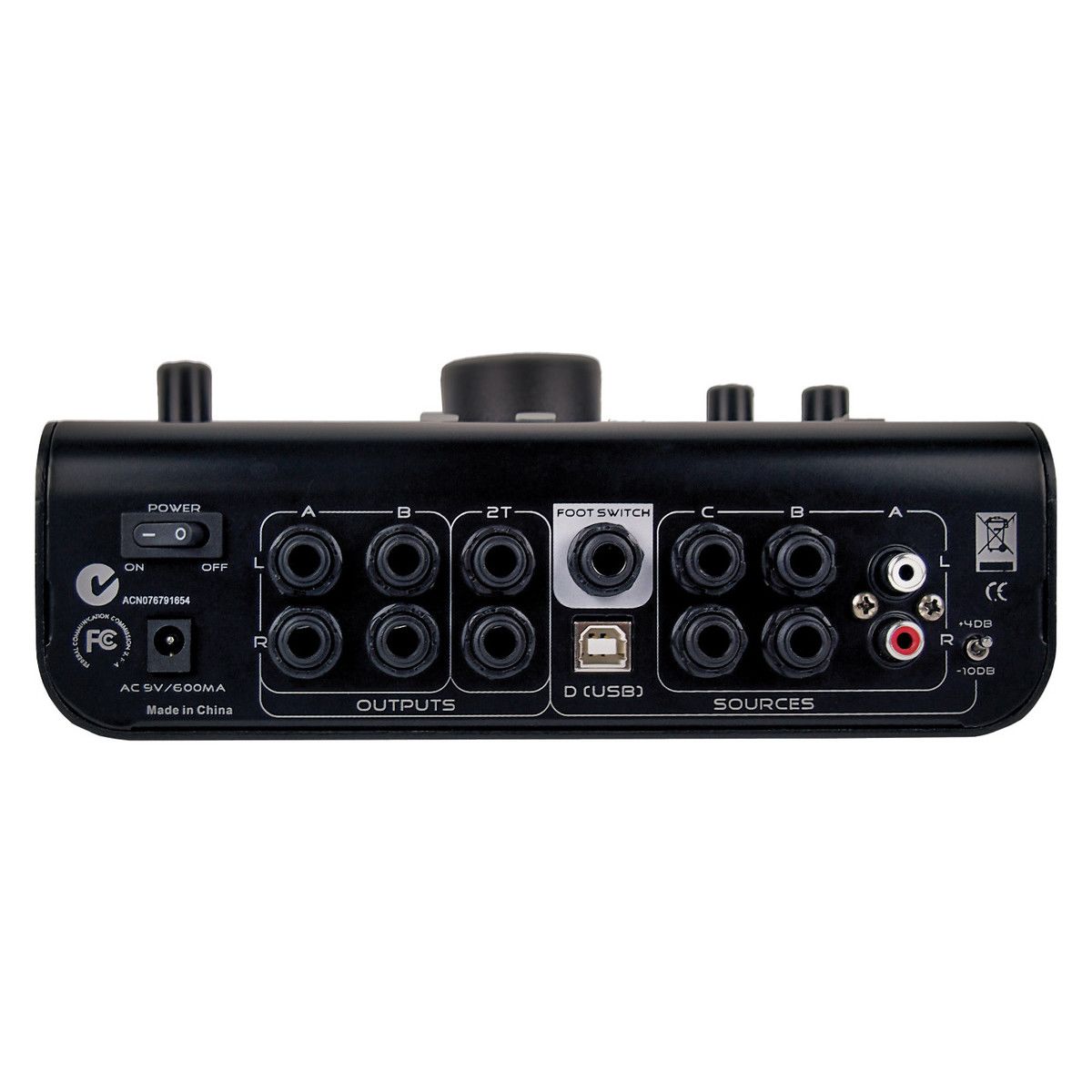

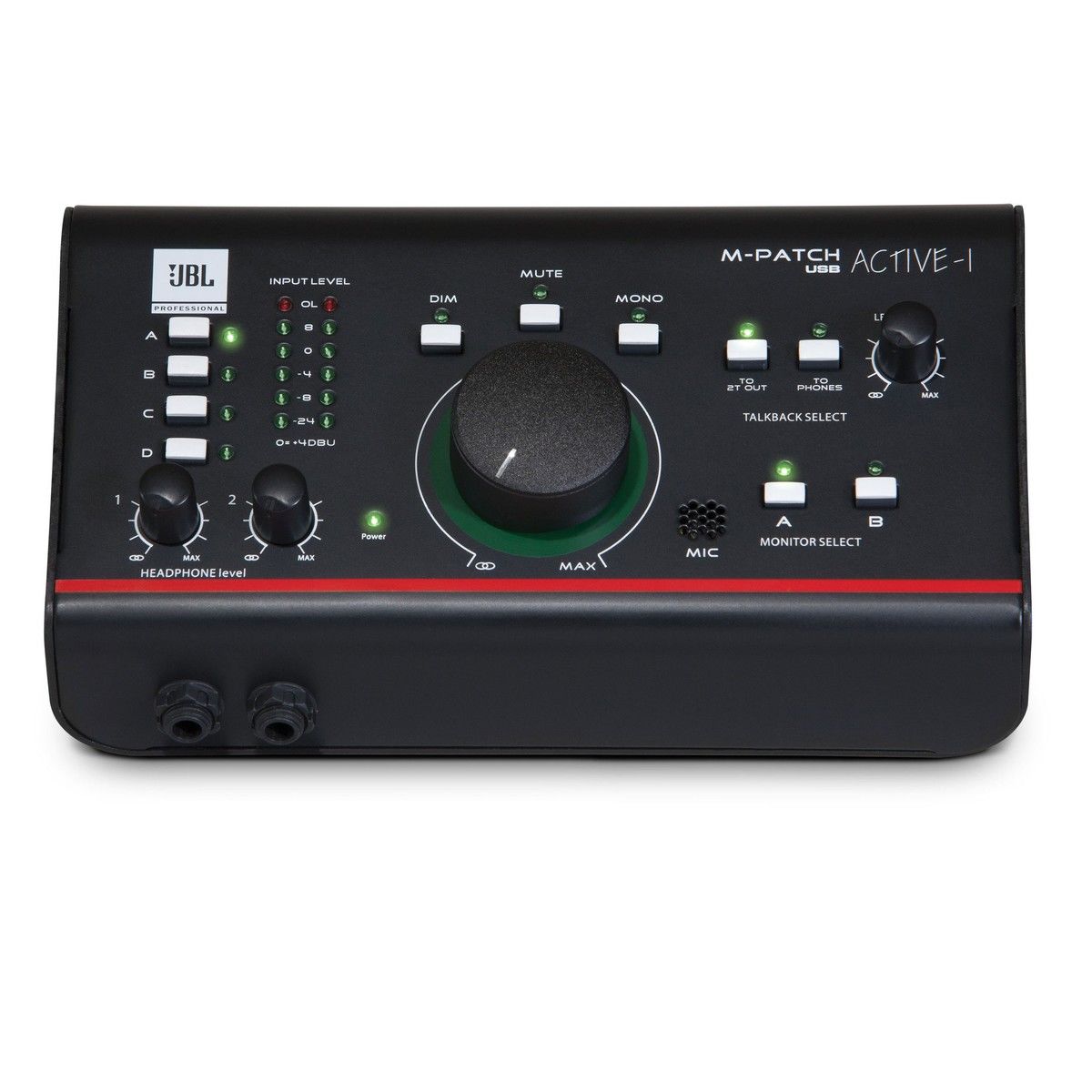

Связь и элементы управления
- Входы:
- Источник A: стерео входы RCA
- Источники B и C: два стерео набора входных разъемов 1/4 '' (6,5 мм)
- Источник D: USB-вход (встроенный драйвер, совместимый с Legacy, для работы не требуется питание от сети, драйвер ASIO также доступен на веб-сайте JBL Professional)
- Выходы:
- Выходы A и B: два стереоканала с разъемами TRS 1/4 '' (6,5 мм)
- Выход 2T: 2-дорожечные разъемы TRS 1/4 '' (6,5 мм), которые могут включать сигнал двусторонней связи
- Источник D: выход USB (встроенный драйвер, совместимый с Legacy, для работы не требуется питание от сети, передается тот же сигнал, который выбран с помощью входа MAIN SOURCE)
- Разъем для педального переключателя Talk Back: 1/4-дюймовый разъем TS для подключения педального переключателя для активации системы Talk Back (педальный переключатель не входит в комплект)
- Переключатель выходного уровня + 4 / -10 дБ: выбирает выходной уровень для обеспечения совместимости с профессиональными и потребительскими устройствами
- Переключатели A / B / C / D: для выбора входного сигнала, который вы хотите контролировать.
- Усилители для наушников: два независимых 1/4-дюймовых разъема для подключения наушников, каждый со своим собственным регулятором громкости
- Переключатель яркости: активация снижает уровень выходных сигналов на 20 дБ. Эффективно снижает выходной сигнал и уровень прослушивания, чтобы позволить обсуждение в диспетчерской без изменения настроек регулятора громкости
- Переключатель отключения звука: активация этого переключателя предотвращает вывод любого сигнала
- Переключатель моно: включение этого переключателя позволяет прослушивать аудиовыходы в монофоническом режиме. Это объединяет стереофонический аудиосигнал в монофонический сигнал, который идеально подходит для проверки любых проблем с фазовой компенсацией в стереосигнале.
- Регулятор громкости: управляет электронной схемой, которая, в свою очередь, регулирует уровень звука, проходящего через устройство, обеспечивая как усиление, так и ослабление.
- Переключатели обратной связи и громкость: встроенный микрофон обратной связи, который может быть подключен к выходам для наушников или 2-канальным выходам. Когда включена функция обратного разговора, выходной сигнал диспетчерской ослабляется на 20 дБ.
- Переключатели выбора монитора: активируют выходы A и B соответственно. Оба выхода A и B могут быть выбраны одновременно.
