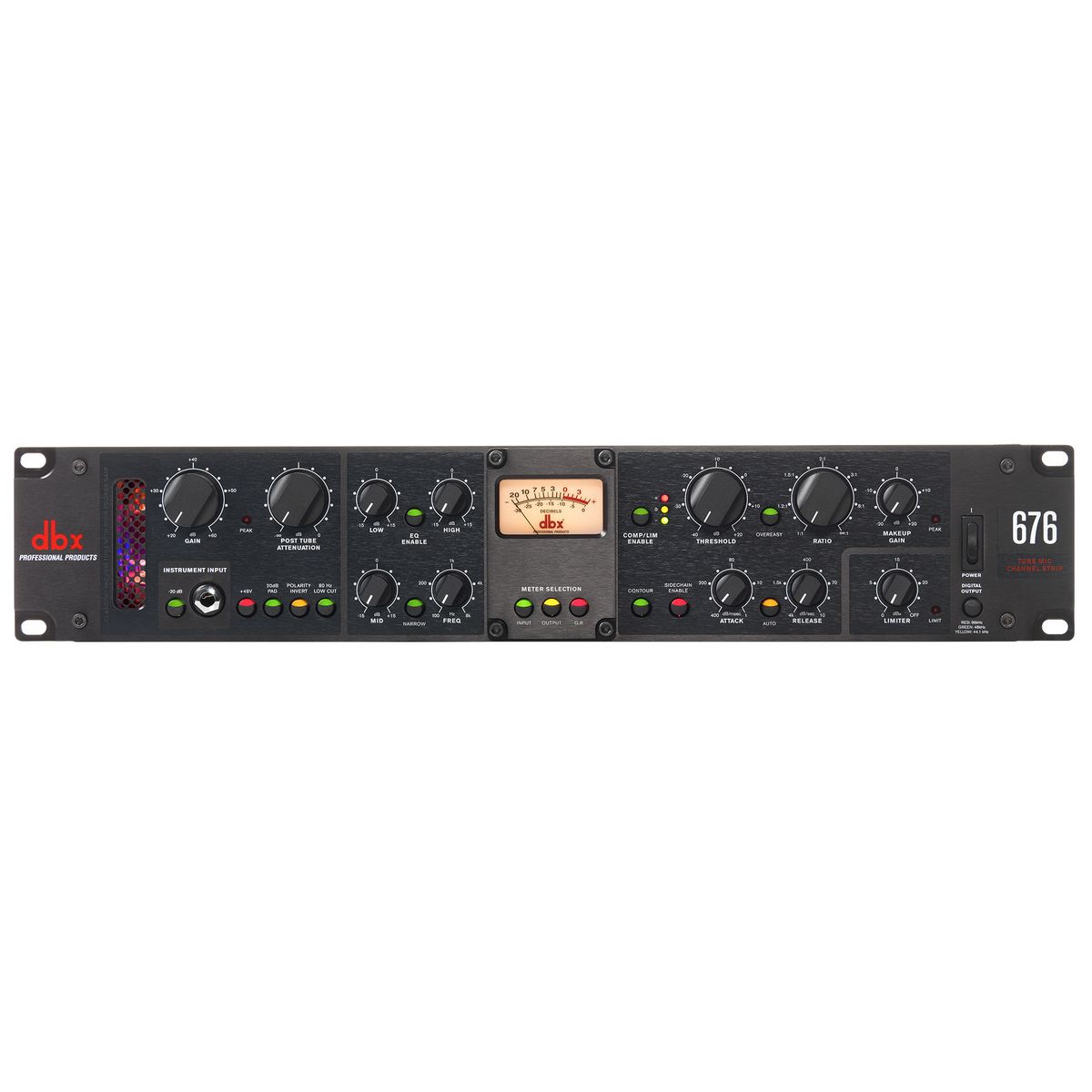

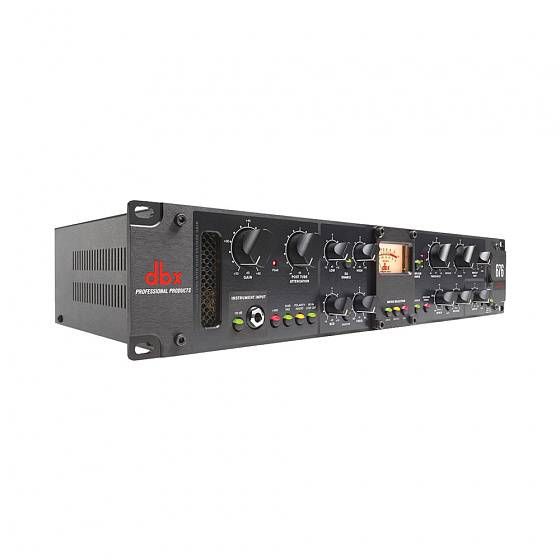

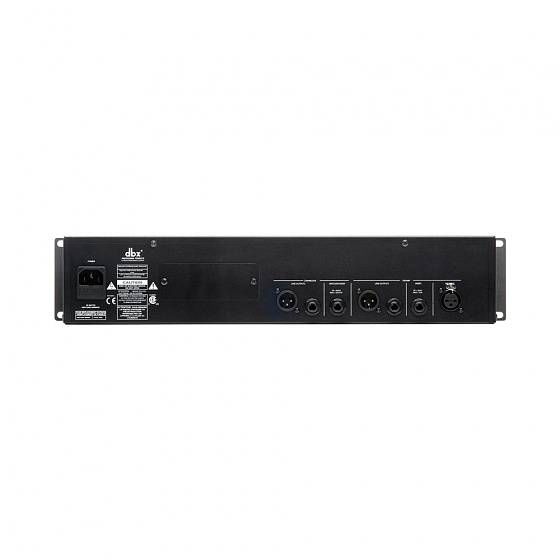

Ламповый одноканальный микрофонный предусилитель/компрессор DBX 676

Микрофонный предусилитель Разъем

Гнездовой XLR Pin 2 Hot; Электронно сбалансированный / несбалансированный

Микрофонный предусилитель Входной импеданс

1.9 кОм

CMRR

> 85 дБ от 20 Гц до 3 кГц,> 70 дБ от 3 кГц до 20 кГц

Инструмент Входной разъем

Tip-Sleeve ? "Jack

Тип ввода

(Инструмент) Несбалансированное

Входное сопротивление прибора

500 кОм ?

Максимальный вход

(Инструмент) + 21dBu несимметричный

Предусилитель Вставить соединитель

Tip-Ring-Sleeve ? ", РФ фильтруют

Предусилитель Вставка Тип

Несбалансированное, Tip = посыл, кольцо = возврат

Линейные выходы (предусилитель и компрессор / лимитер) Разъем

Мужской XLR и Tip-Ring-Sleeve ? "(Pin 2 и наконечник горячий)

Линейные выходы (предусилитель и компрессор / лимитер) Тип

Servo сбалансированный / несбалансированный

Линейные выходы (предусилитель и компрессор / лимитер) Сопротивление

Сбалансированный 30 ?, несимметричный 15 ?

Линейные выходы (предусилитель и компрессор / лимитер) Максимальный выходной уровень

> +21 ДБм (в нагрузке 600 Ом)

Компрессор Sidechain Вставить соединитель

Tip-Ring-Sleeve ? ", РФ фильтруют

Тип компрессора Sidechain Вставить

Несбалансированное, кольцо = выход, Tip = вход

Компрессор Sidechain Вставить сопротивление

1 кОм (выход), 50 кОм (вход)

Вакуумный Тип пробки

12AU7A / ECC82

Ламповый Сетка Источник питания

+ 250В DC

Ламповый Электропитание нагревателя

+ 12V DC

Диапазон воспроизводимых частот (микрофонный вход)

20 Гц до 50 кГц, + 0 / -1дБ, коэффициент усиления 40 дБ

Диапазон воспроизводимых частот (Instrument Input)

30 Гц до 70 кГц, + 0 / -1дБ, единичное усиление

THD + шум (Mic In СТРОКЕ Out)

0,25% типичная при 0 дБн выход, 1 кГц, коэффициент усиления 40 дБ

THD + шум (Instrument В к линейному выходу)

0,2% типична при 0 дБн выход, 1kHz, единичное усиление

Эквивалент уровень шума

Как правило> -123 дБн с нагрузкой 150 ? источника, 22 Гц до 22 кГц

Шумный этаж

Mic Вставить в Comp Output: <-93 дБн, единичное усиление, плоский EQ и отсутствие снижения усиления

Предусилителя Функция Переключение / управление: инструментальный вход

Выбор между входом микрофона XLR и передней панели ? "входной инструмент

Предусилителя Функциональные переключатели / Управление: + 48V

Посылает +48 В постоянного тока через 6,81 кОм резисторов на контакты 2 и 3 входного сигнала микрофона

Предусилителя Функция Переключатели / Управление: 20дБ Pad

Ослабляет вход для микрофона на 20 дБ

Предусилителя Функциональные переключатели / Средства управления: Полярность Инверсия

Переворачивает контакты 2 и 3 входного сигнала микрофона XLR

Предусилителя Функциональные переключатели / Управление: 80 Гц Low Cut

Включает 80 Гц, 12 дБ / октаву фильтр верхних частот в микрофонный и сигнального пути инструмента

Предусилителя Функция Переключатели / Управление: Gain Диапазон управления

-? До +55 дБ для входа микрофона; -? До +40 дБ для Инструментальный вход

Предусилителя Функциональные переключатели / Средства управления: Post Tube Затухание

-? До 0 дБ

Предусилителя Функция Переключение / управление: индикатор пикового

Светится красным цветом, когда предусилитель находится в пределах 3 дБ от клиппинга

EQ Low Frequency

100 Гц, Низкочастотный фильтр стеллажи

EQ High Frequency

10 кГц, высоких частот стеллажи фильтр

EQ Mid Frequency

ВЧ- от 100 Гц до 8 кГц

EQ Функция Переключатели / Управление: Узкий

Выбирает «Q» частоты эквалайзера MID. "OUT" положение Q = 0,9; "IN" позиция Q = 2,9

EQ Gain

(все диапазоны) ВЧ- от -15 до +15 дБ

Диапазон Компрессор Порог

-40 ДБн до +20 дБн

Компрессор Порог Характеристика

Выбор OverEasy ™ или Hard Knee

Коэффициент компрессора

Переменная 1: 1 до ?: 1; 60 дБ Максимальная степень сжатия

Атака компрессора / Режимы выпуска

Выбор ручной или автоматической

Руководство компрессора Время атаки

Масштабируемые зависит от используемой программы; Как правило, 400 дБ / мс до 1 дБ / мс

Руководство компрессора Время выпуска

Масштабируемые зависит от используемой программы; Как правило 4000 дБ / сек до 10 дБ / сек

Компрессор Auto Attack Time

Программа-зависимые, как правило, 15 мс для 10 дБ, 5 мс для 20 дБ, 3 мс для 30 дБ

Компрессор Auto Release Time

Программа-зависимые, как правило, 120 дБ / сек

Компрессор Выходной уровень Диапазон регулирования

-20 ДБ до +20 дБ

Компрессор Индикатор Peak

Светится красным, когда компрессор / лимитер находится в пределах 3 дБ от клиппинга

Ограничитель Тип

DBX PeakPlus ™

Ограничитель Диапазон Порог

-4 ДБ до + 22 дБ (выкл)

Ограничитель Коэффициент

?: 1

Атака Ограничитель и Release

Программа-зависимый

Источник питания

Универсальный переключатель режима

Рабочее напряжение

100 - 240 В переменного тока, 50/60 Гц

Требования к питанию

20 Вт

взрыватель

T2.5AL 250В

Время включения

Примерно через 2 секунды

Габаритные размеры

3,5 "HX 19" WX 8 "D (88.9mmH X 482.6mmW X ??203.2mmD)

вес

8,1 фунта (3,7 кг)

Вес с упаковкой

11,0 фунта (5,0 кг)
