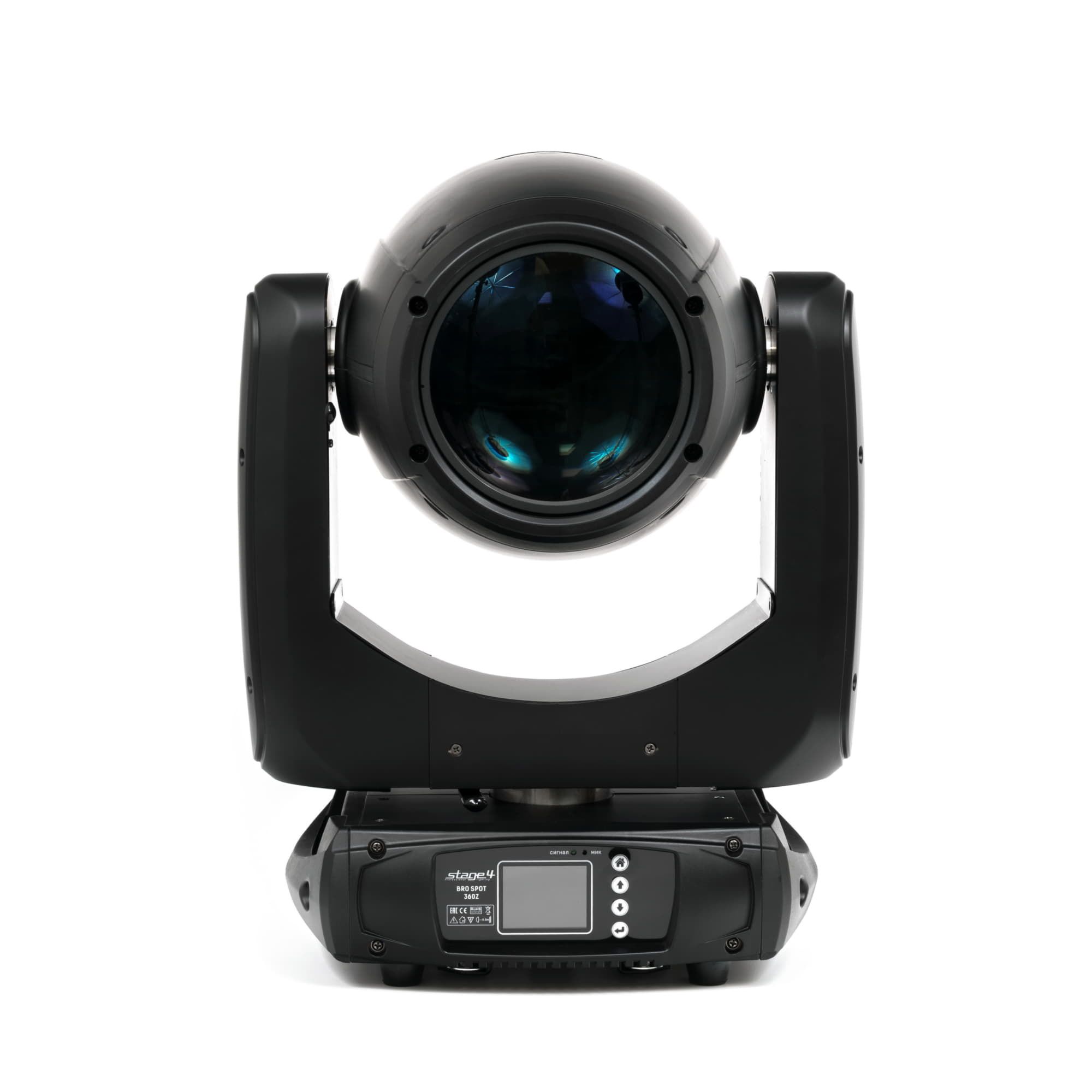

Прожектор вращения типа SPOT (BSW) STAGE4 BROSPOT 360Z
Прожектор вращения типа SPOT (BSW) STAGE4 BROSPOT 360Z / 360 Вт / 9944 Лм / 842695 Кд / ZOOM: 6,2°-37,7° / CMY+CTO / 2900-8000 K / 18 гобо / 1 призма / FROST / ArtNET / RDM / Тихий режим / до 8 м
Описание

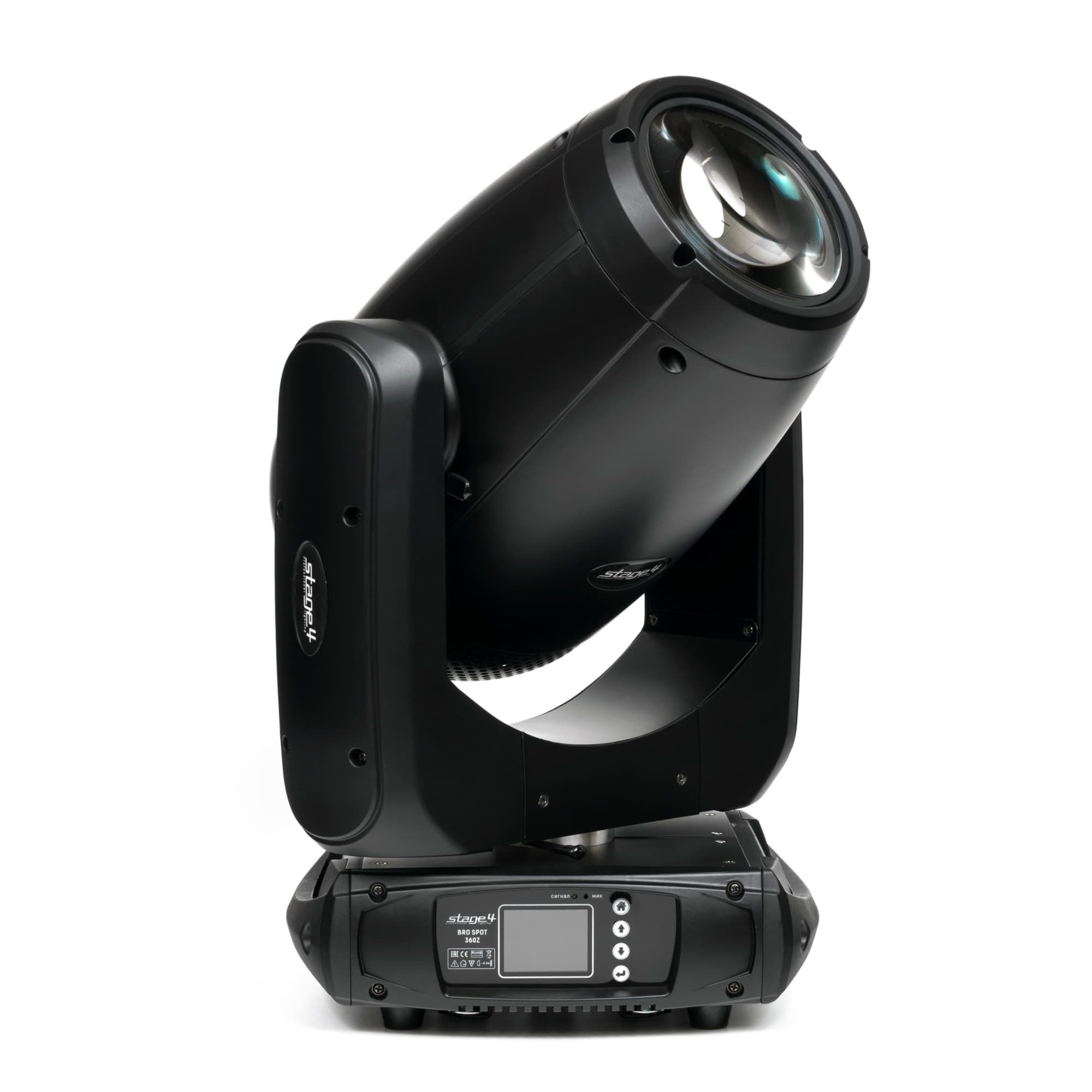

Поворотный прожектор ("голова") типа broSPOT 360Z разработан специально для использования внутри помещений, а именно: дома и дворцы культуры, актовые и концертные залы, ночные клубы, ресторанные комплексы, банкетные залы, крытые спортивные площадки.
Основные фотометрические характеристики готового изделия, полученные в независимой лаборатории уже после его производства, позволяют уверенно утверждать, что прожектор будет эффективен на дистанции до 12 м. Линейная моторизованная оптическая система изменения угла раскрытия (ZOOM) позволяет изменить угол от 6,2°до 33,7°, с шагом 0,108°. Так, при световом потоке готового изделия 9944 Лм, максимальной силе света 842695 Кд, на общепринятой стандартной дистанции 5 метров, максимальная освещенность в точке составляет 33827 Люкс. Источником света для прожектора является белый светодиод с цветовой температурой белого света 7500 К., выдающий, до установки в прожектор, световой поток 19500 Лм. При световой температуре 3200К broSPOT 360Z обеспечивает хорошую цветопередачу с индексом CRI (R1-R8) равным 76 Ra.и подходит, при такой необходимости, в качестве фронтального освещения выступающих. Прожектор синтезирует цвет посредством модуля "CMY+CTO", а цветовая температура белого может линейно изменяться в диапазоне 2900-8000 К.
Для создания проецируемых графических эффектов, а также красивых резных лучей, прожектор оснащен двумя колесами гобо, с общим количеством 18 трафаретов, но вращаемыми являются только 7 гобо, которые, при желании, могут быть легко заменены на другие.
Функцию тряски "gobo-shake" имеют все трафареты. За множественное деление луча отвечает, вращаемая в обоих направлениях с регулируемой скоростью, 3`-х гранная призма.
Функционал размытия границ светового пятна, для достижения эффекта "WASH", схожего с работой светильника заливного света, выполняют линейный моторизованный фокус и нелинейный (вкл./выкл.) фрост-фильтр.
Поворотные головы, с таким функционалом, на рынке часто называют BSW (Beam, Spot, Wash). "broSPOT" соответствует современным ожиданиям покупателей и управляется по протоколам DMX, ArtNET и RDM, позволяющим изменять некоторым параметры в меню устройства непосредственно с консоли управления светом, не используя при этом стремянку или спуск софита. Система охлаждения - активная, но установленные модели вентиляторов и встроенное ПО позволяют через DMX изменять скорость вращения, тем самым регулировать уровень шума.
Изделие имеет все необходимые сертификаты и декларации, полностью соответствуя требованиям и директивам как Европейского, так и Евразийского таможенного союза.
На складе компании "Имлайт" поддерживается необходимый перечень запасных частей и расходных элементов, для быстрого обслуживания, гарантийного или послегарантийного ремонта. На фабрике в Китае и на складе в России проводятся тесты и обязательный выходной контроль качества. Для удобства предварительного дизайна помещения и шоу-программы имеются трехмерные модели, а также фотометрические параметры в формате IES. Фотометрические данные устройства подтверждены отчетами независимой лаборатории.
Работает быстрая, доступная, русскоязычная техническая поддержка пользователей STAGE4, выходят обновления программного обеспечения.
Технические характеристики
Общие сведения
Тип устройстваSPOT
Рекомендованная область примененияДома культуры, ночные клубы, крытые спортивные арены, объекты сферы HoReCa
Рекомендованная эффективная рабочая дистанция до, м8
Номинальные параметры источника света
Источник света (далее ИС)Светодиод
Тип ИСодноцветный LED-модуль
Количество ИС, шт1
Мощность ИС, вт360
Светоизлучающая площадь ИС, мм---
Световая эффективность ИС, лм/Вт67,2
Световой поток ИС, лм19500
Цвет ИСбелый
Коррелированная цветовая температура ИС (CCT), К7000
Индекс CRI цветопередачи ИС, Ra70
Срок службы ИС, час?30,000
Бренд ИСSeawy
Фактические фотометрические параметры готового изделия (подтвержденные лабораторными испытаниями)
Световой поток готового изделия (ГИ), лм9944
Сила света ГИ, кд842695
Лучистый поток (FE) ГИ, Вт32,853
Световая эффективность ГИ, лм/Вт25,3
Цветовая температура ГИ (без фильтров) (CCT), К7739

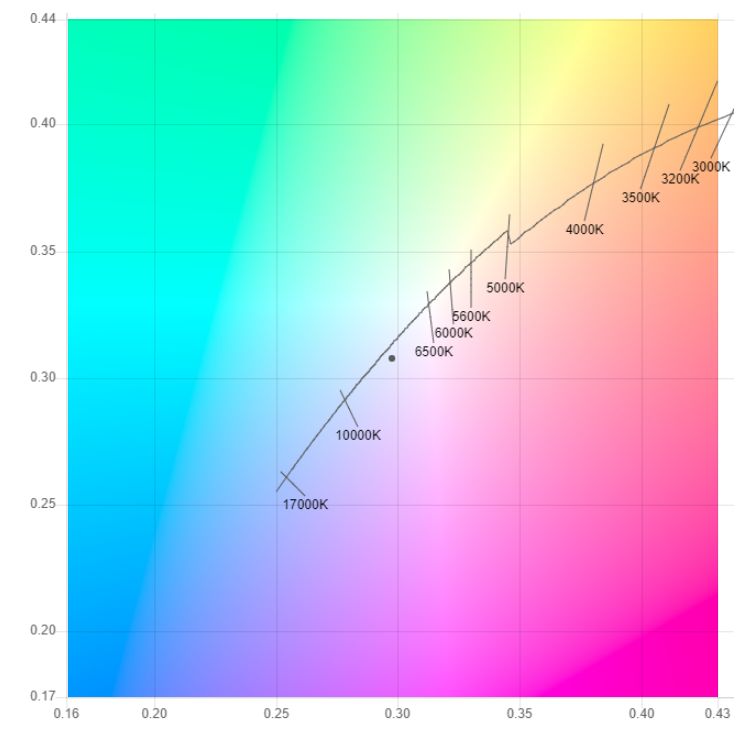

Координата цветности [CIE 1931] (ГИ)x = 0,2978 y = 0,3077
Координата цветности [CIE 1976] (ГИ)u' = 0.1954 v' = 0.4542
Точка "Зеленый-Маджента" [DUV]0,00006
Доминирующая длина волны (ГИ), нм481.7
Чистота цвета (ГИ)14.3%

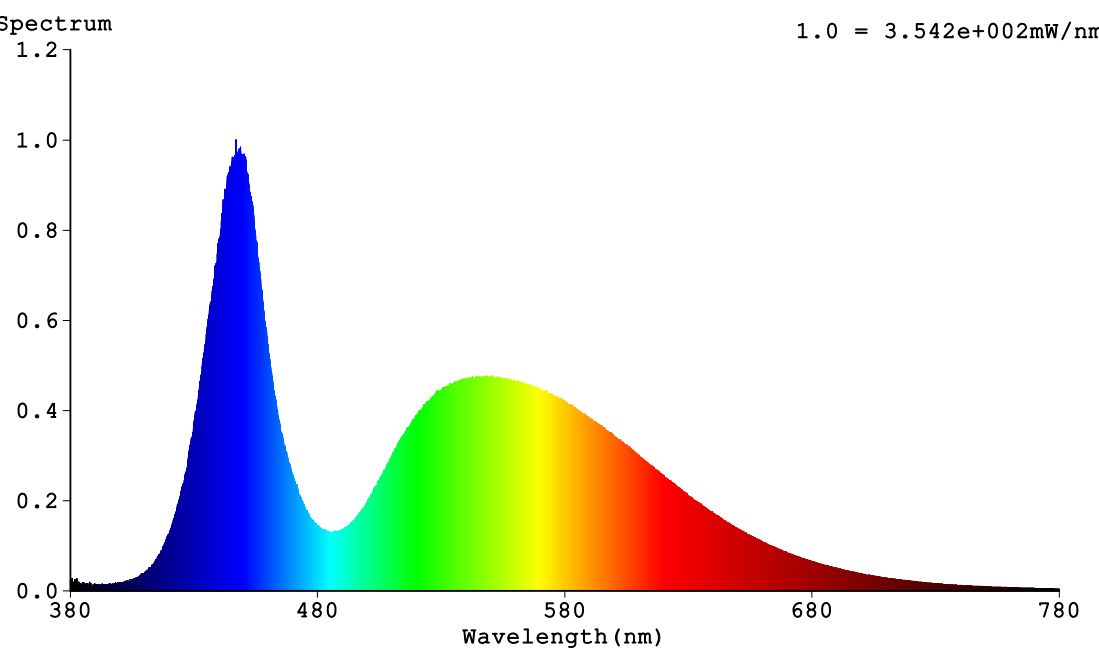

Пиковая длина волны (ГИ), нм447
Ширина кривой спектра (FWHM) (ГИ), нм27,04,2023
Соотношение цветов ССТ (ГИ)R=11.6% G=83.8% B=4.6%
Индексы цветопередачи готового изделия
(качество белого света)
Индексы цветопередачи в режиме"Без фильтров"
CRI (R1-R8), Ra73,8
CRI R9, Ra-14
CRI (R1-R9), Ra64
CRI (R1-R15), Ra64,3

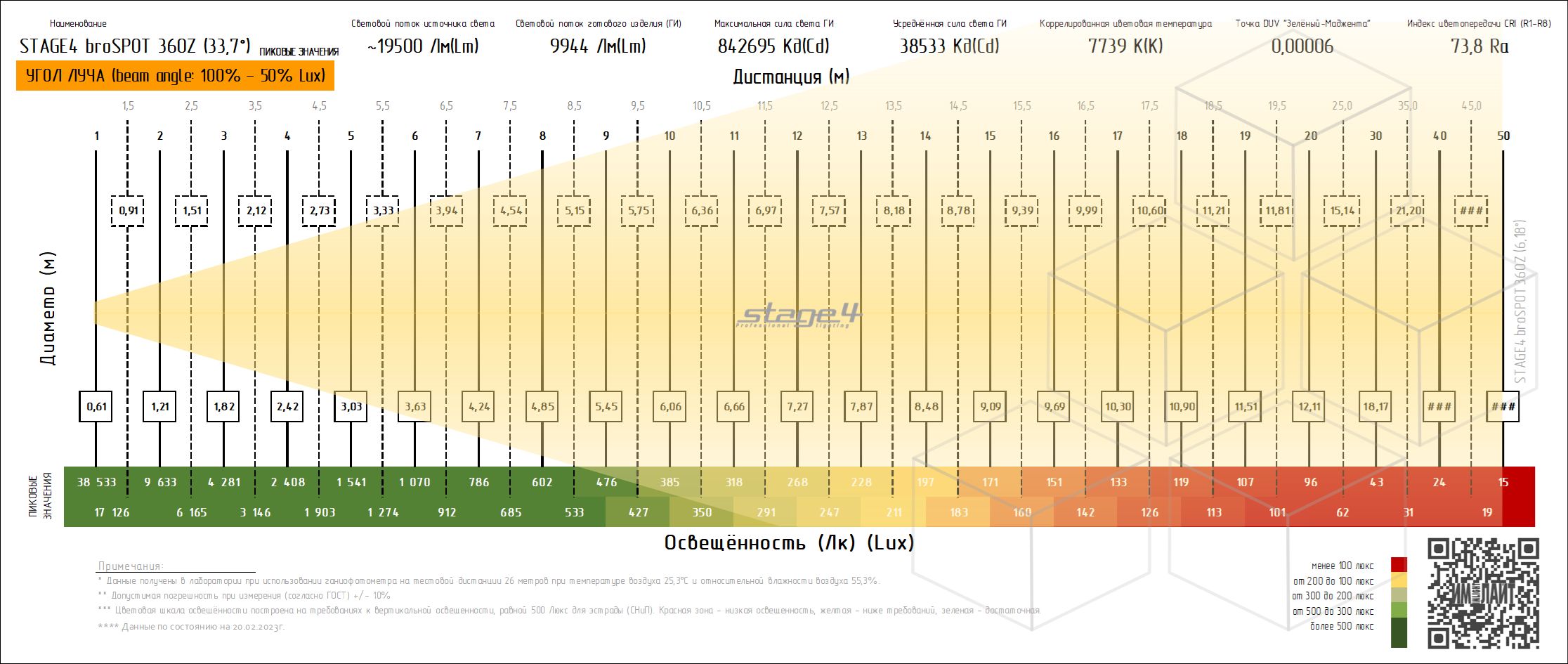

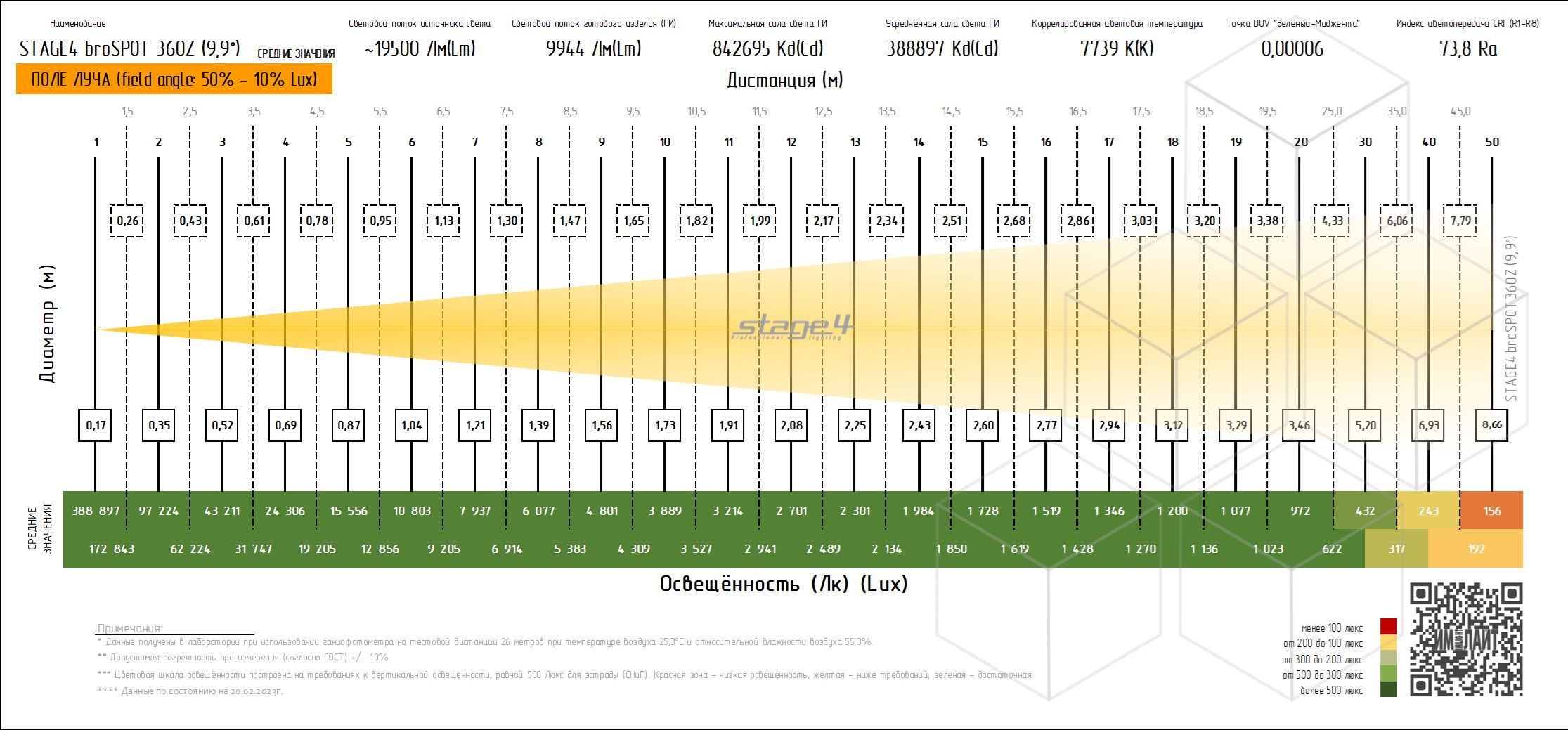

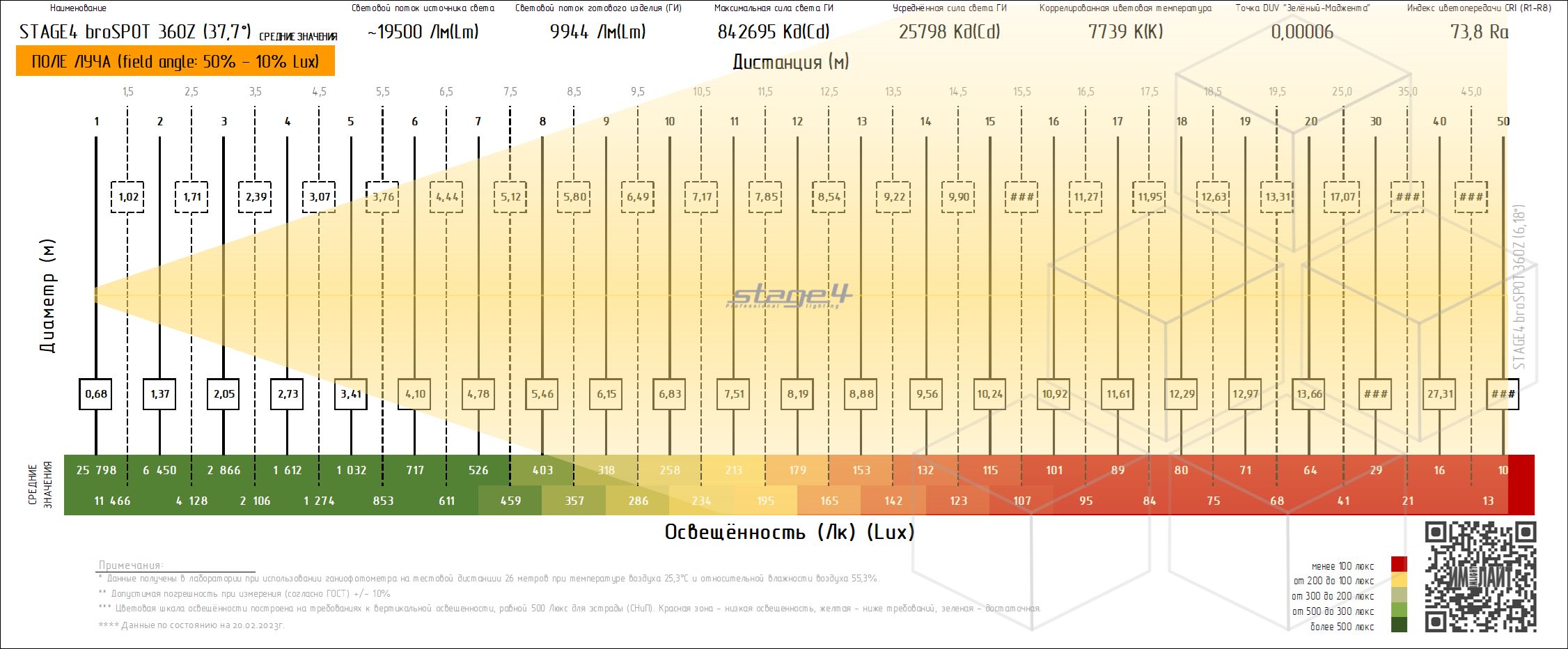

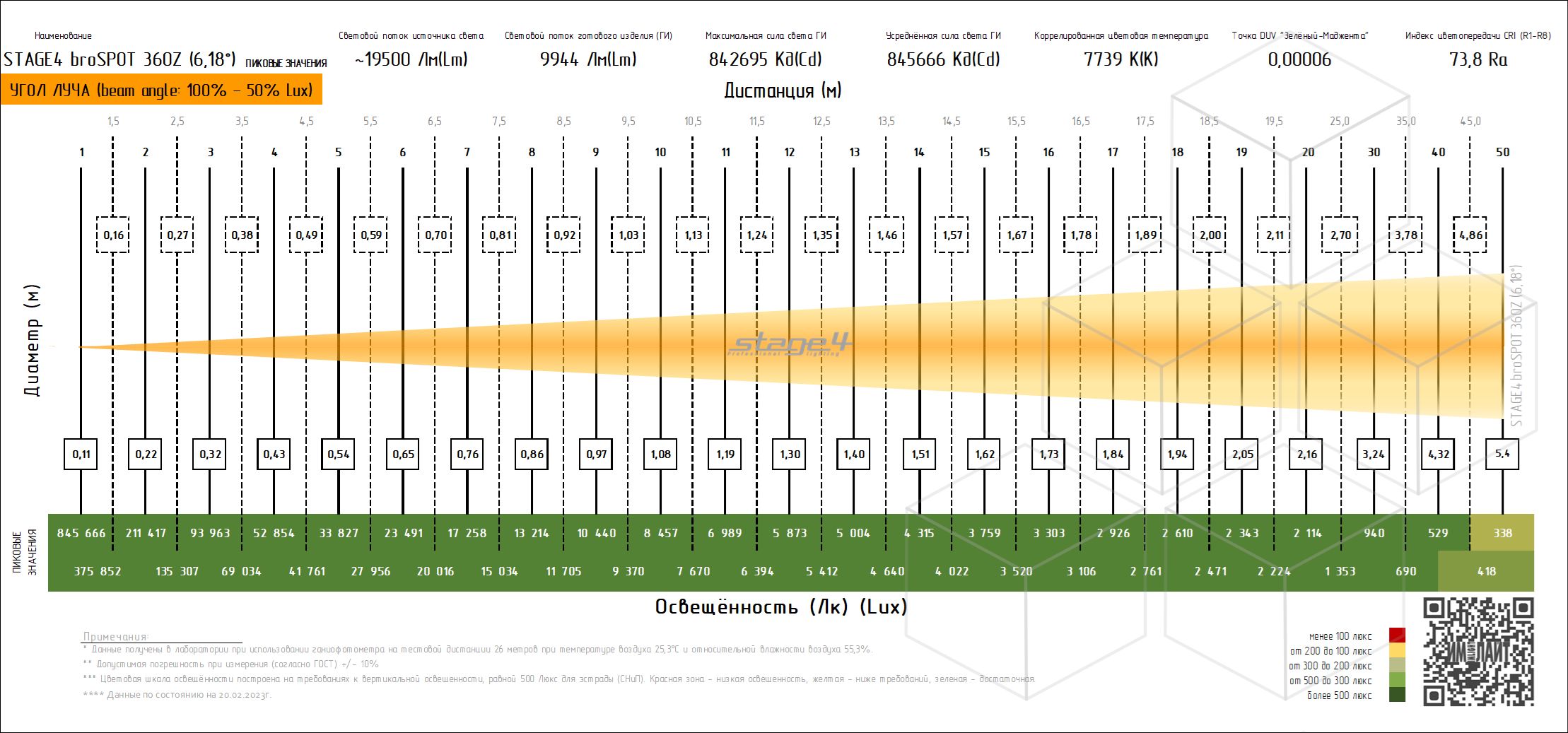

Максимальные параметры освещенности
Максимальная освещённость на 1 м, лк845664
Максимальная освещённость на 3 м, лк93963
Максимальная освещённость на 5 м, лк33827
Максимальная освещённость на 7 м, лк17258
Максимальная освещённость на 9 м, лк10440
Рекомендованная эффективная рабочая дистанция до, м8
Оптическая система
Раскрытия лучаДинамическое
Наличие Zoom (зум)Да
Тип зумлинейный
Исполнение зуммоторизованный
Точность зум, бит8
Диапазон Zoom (зум)6,2°-37,7°
Коэффициент увеличения зум5,4(3,8):1
Угол луча (Beam angle) при мин.зуме, град.6,2
Поле луча (Field angle) при мин.зуме, град.9,9
Угол луча (Beam angle) при макс.зуме, град.33,7
Поле луча (Field angle) при макс.зуме, град.37,7
Широта изменения угла луча (MIN-MAX), град.27,5
Широта изменения угла поля (MIN-MAX), град.27,8
Шаг изменения угла (Beam angle), град.0,108
Шаг изменения поля (Field angle), град.0,109
Движение и позиционирование
Управление по DMX позиционированием и направлениемДа
Угол поворота по горизонтали (PAN), град.540
Поворот от центра (+/-), град.270
Минимальный шаг поворота, град.0,008

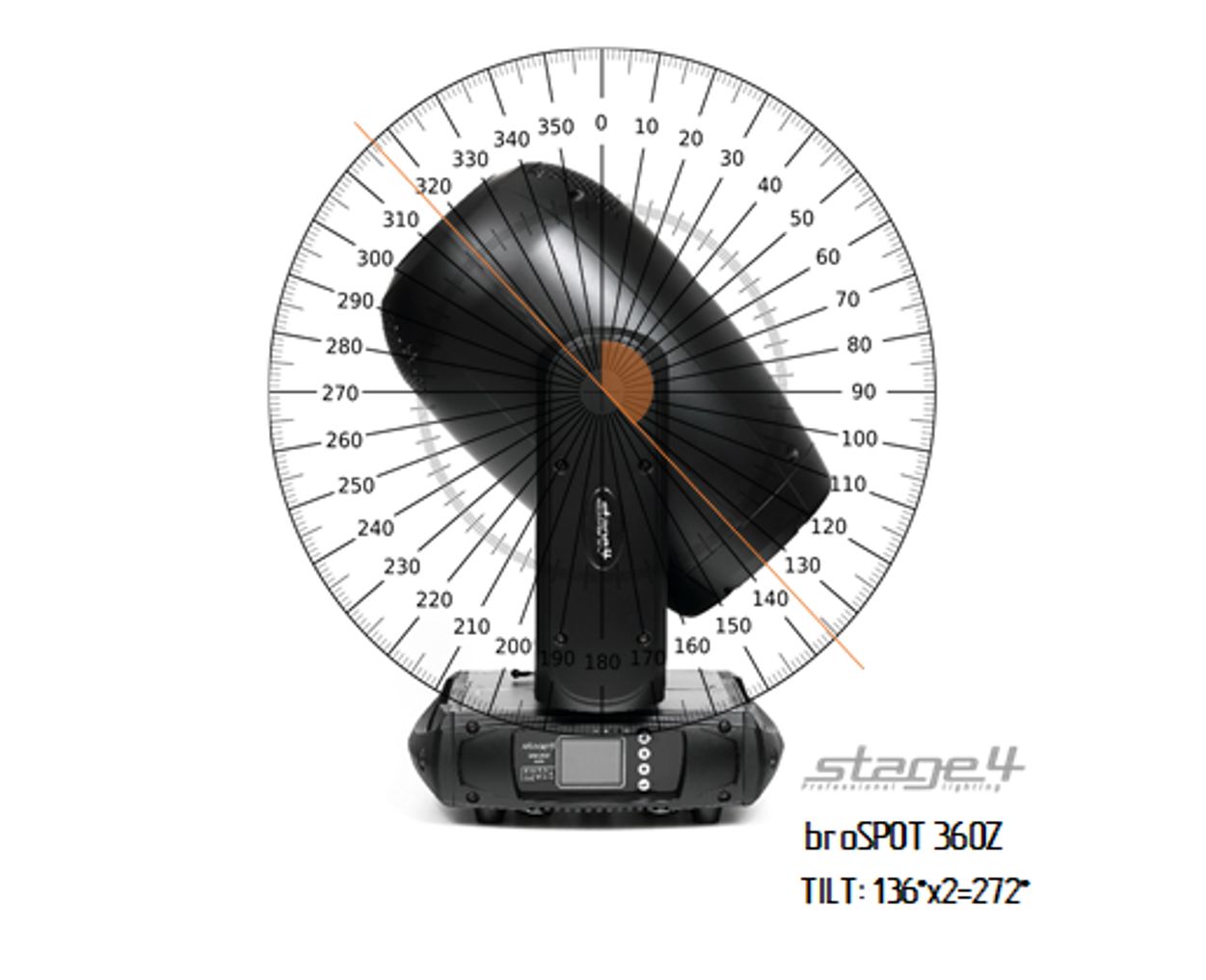

Угол наклона по вертикали (TILT), град.272
Наклон от центра (+/-), град.136
MIN шаг наклона, град.0,004
Точное позиционирование (Fine, 16 bit)Да
Функция затемнения луча при движении (BlackOut XY)Да
Функция замедления при движении (Speed PT)Да
Функция позиционирования через меню прибора (Static)Да
Функция калибровки моторов через меню прибора (Calibrate XY)Да
Функция удаленного перезапуска моторов (Reset Pan/TilT)Да
Авто-восстановление положения при помехеДа
Система генерации цвета
Метод синтеза цветасубтрактивный
Режим цветосмешения (синтез)CMY + CTO
Количество цветов, шт11
Векторный режим наложения фильтровДа
Эффект радуги для фильтровДа
Линейное изменение цветовой температурыЛинейный фильтр
Диапазон цветовой температуры (ЦТ)2900-8000
Количество пресетов ЦТ, шт1
Система проекции
Количество колес гобо, шт2
Общее количество гобо, шт18
Количество статичных гобо, шт11
Эффект тряски статичных гобоДа
Количество вращаемых гобо, шт7
Эффект тряски вращаемых гобоДа
Функция индексации гобоДа
Функция бесконечного вращения колеса гобоДа
Наложения колес гобо (gobo morphing)Да
Возможность замены вращаемых гобоДа
Focus (фокус), бит8
Дополнительные опции и эффекты
Дополнительные светодиодные эффектыНет
Индивидуальное управление источниками света (pixel mapping)Нет
Колесо анимацииНет
Количество линз призмы, шт1
Функция вращения призмыДа
Количество скоростей вращения призмы, шт60
Фрост-фильтр (Фрост, Frost)нелинейный
Ирисовая диафрагма (Iris)Нет
Интенсивность и стробоскоп
Диммер, бит8
Исполнение диммераЭлектронный
Эффект вольфрамовой лампы (visual tungsten lamp)Нет
Функция затемнение при смене колесДа
Стробоскоп, режима3
Протоколы управления и режимы
Протокол DMX-512Да
Протокол Art-NETДа
Протокол RDMДа
Количество режимов (персонализаций) DMX2
MIN кол-во DMX-каналов18
MAX кол-во DMX-каналов20
Режим DMX 1 (каналов)18
Режим DMX 2 (каналов)20
Классический авто-режим работы вентилятораДа
Сверхтихий режим вентилятораДа
линейный режим изменения скорости вентилятораДа
Встроенные авто программы7 световых и 1 звуковая
Минимально подходящая система управленияFALCON NEST
Рекомендуемая система управления STAGE4TWIN LS
Требования по подключениюНаличие DMX-сплиттера с поддержкой протокола RDM
Разъемы DMXXLR 3-pin (IN/OUT)
Разъемы Art-NETIN/OUT
Беспроводной DMXдоп.опция
ИК-управлениеНет
Режим "Мастео-ведомый"Да
Режим "звуковой активации"Да
Органы управления на корпусе
Органы управления на корпусеДисплей + 4 навигационные кнопки
Диагональ дисплея2,4”
Функция поворота дисплея на 180°Да
Язык интерфейса меню (дисплея)Китайский & Английский
Электротехнические параметры
Напряжение100-260 В, 50/60 Гц.
MAX потребляемая мощность, Вт450
MIN потребляемая мощность, Вт394
Коэффициент мощности (Power Factor (PF))0,9758

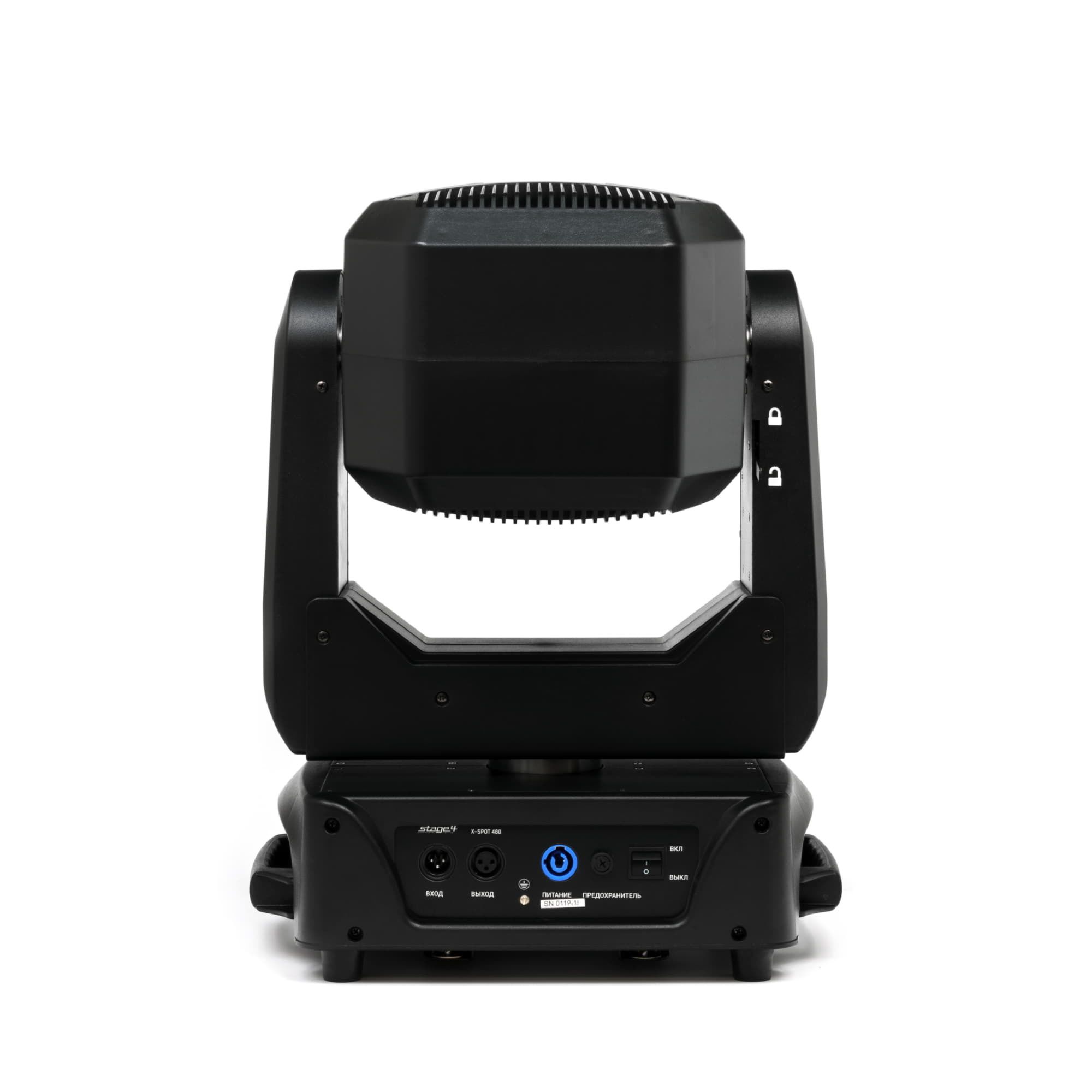

Разъёмы питанияPOWERCON (IN/OUT)
Кнопка вкл/выкл питанияДа
Цвет и материал корпуса
Цвет корпусаЧерный
Материал корпусаИнженерный нейлоновый пластик
Климатические условия
Степень защиты корпусаIP20
Климатическое исполнение и категория размещенияУХЛ4
Диапазон рабочих температурот +1°C до +40°C
Относительная влажностьсреднегодовая — 60% при 20 С°;
максимальная — 80% при 25 С°.
В иных климатических условиях обязательнозащитный купол с подогревом
Физические параметры и установка
Язык интерфейса (надписей) корпусаРусский
Габаритные размеры устройства, мм379 x 255 x 585
Вес нетто, кг20,5
Точка крепления страховочного тросаДа
Необходимое кол-во струбцин для подвеса, шт2
Установка на горизонтальные поверхностиНа ножках
Упаковка
Габаритные размеры упаковки, мм520 х 500 х 630 мм.
Вес брутто, кг23,5
Тип упаковкиКартонная коробка и пенополистирол
Требования к транспортировкеПалетный борт + амортизирующая упаковка
Комплект поставки
Скобы "Омега" для подвеса, шт2
Кабель питания, шт1
Сигнальный DMX кабель, шт1
Страховочный тросик, шт1
Руководство пользователя на русском языке, шт1
Срок службы и гарантия
Срок службы, лет5
Гарантийный срок, год1
Декларации и сертификаты
Технический регламент ТС 004/2011Да
Технический регламент ТС 020/2011Да
Технический регламент ТС 037/2016Не требуется
Соответствие требованиям директивы RoHSДа
Соответствие требованиям директив Европейского союза (CE)Да
