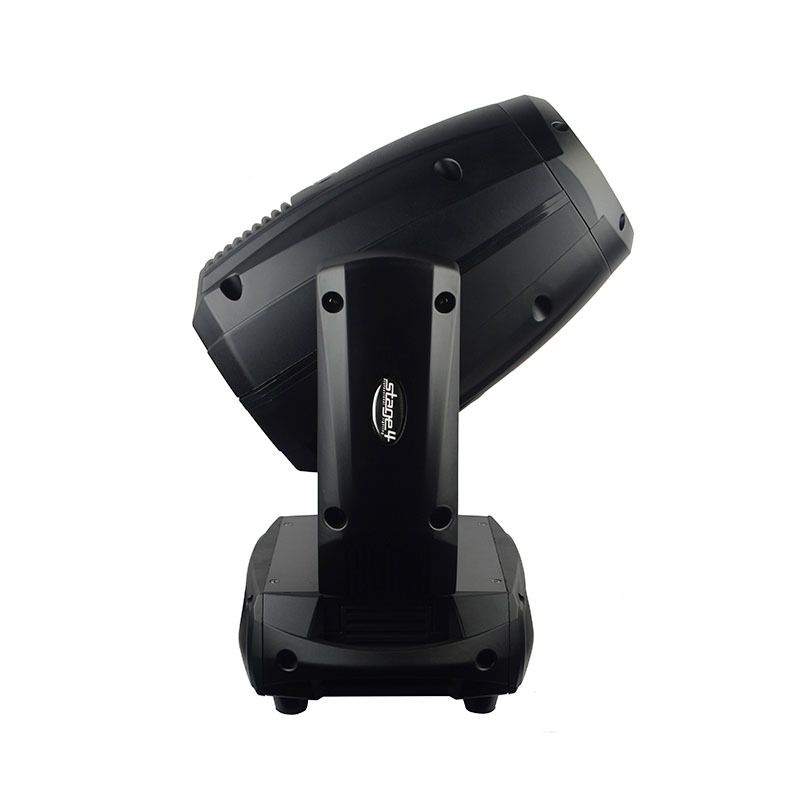

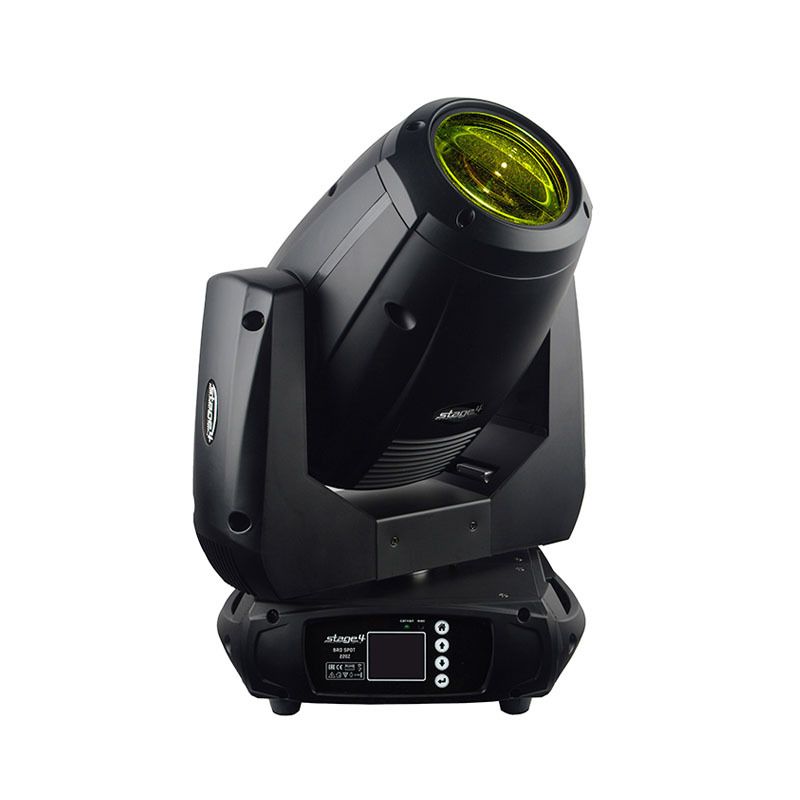

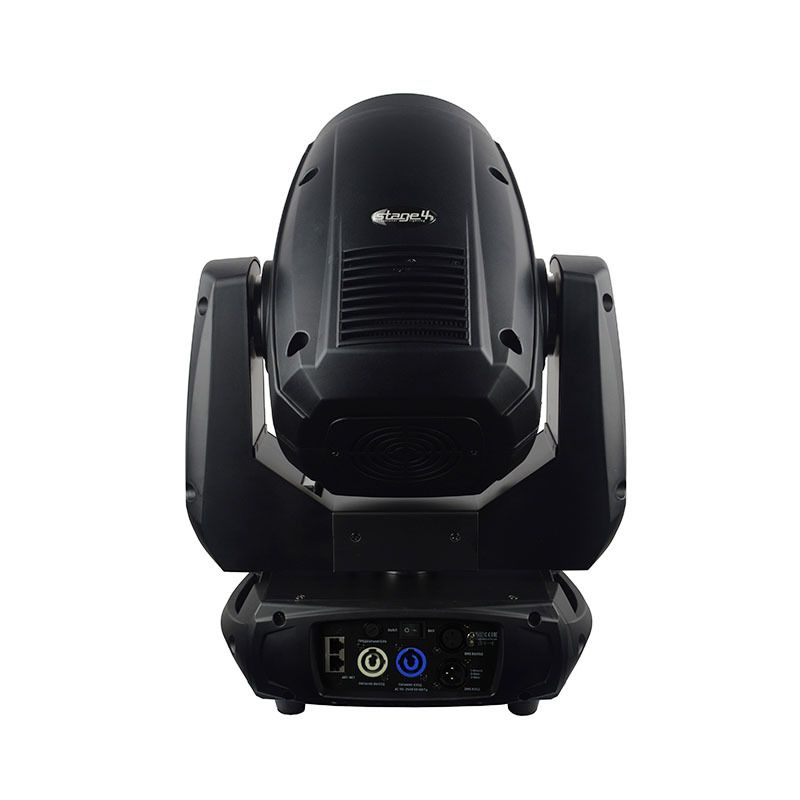

Прожектор вращения типа SPOT (BSW) STAGE4 BROSPOT 220Z
Прожектор вращения типа SPOT (BSW) STAGE4 BROSPOT 220Z / 220 Вт / 4322 Лм / 545827 Кд / 76 Ra / 21833 Лк@5м / ZOOM: 5,2°-36,2° / 11 цветов / 23 гобо / Призма / Фрост / ArtNet / RDM / Тихий режим
Технические характеристики
Общие сведения
Наименование устройстваbroSPOT 220Z
Тип устройства
прожектор типа SPOT (BSW)
СерияbroSPOT
ИмпортёрИмлайт
Артикул импортёра00-69668
Рекомендованная область применения
Дома культуры, ночные клубы, крытые спортивные арены, объекты сферы HoReCa
Рекомендованная эффективная рабочая дистанция до, м15 (7)
Номинальные параметры источника света
Источник света (далее ИС)Светодиод
Тип ИС
Многоконтактный модульный
Количество ИС, шт1
Мощность ИС, вт220
Светоизлучающая площадь ИС, ммн/д
Световая эффективность ИС, лм/Вт47,7
Световой поток ИС, лм10500
Цвет ИСWhite
Коррелированная цветовая температура ИС (CCT), К9000
Индекс CRI цветопередачи ИС, Ra70
Срок службы ИС, часболее 20000
Бренд ИСSEAWY
Фактические фотометрические параметры готового изделия (подтвержденные лабораторными испытаниями)
Световой поток готового изделия (ГИ), лм4322
Сила света ГИ, кд545827
Лучистый поток (FE) ГИ, Вт11,516
Световая эффективность ГИ, лм/Вт11,9
Цветовая температура ГИ (без фильтров) (CCT), К9488
Координата цветности [CIE 1931] (ГИ)
x = 0.2861 y = 0.2866
Координата цветности [CIE 1976] (ГИ)
u' = 0.1951 v' = 0.4397
Точка "Зеленый-Маджента" [DUV]-0.0043
Доминирующая длина волны (ГИ), нм477,2
Чистота цвета (ГИ)20,40%
Пиковая длина волны (ГИ), нм447
Ширина кривой спектра (FWHM) (ГИ), нм31,1
Соотношение цветов ССТ (ГИ)
R=11.6% G=83.0% B=5.4%
Индексы цветопередачи готового изделия
Индексы цветопередачи в режиме
"Без фильтров"
CRI (R1-R8), Ra76,4
CRI R9, Ra7
CRI (R1-R9), Ra69
CRI (R1-R15), Ra71,2
Максимальные параметры освещенности
Максимальная освещённость на 1 м, лк545827
Максимальная освещённость на 3 м, лк60647
Максимальная освещённость на 5 м, лк21833
Максимальная освещённость на 7 м, лк11139
Максимальная освещённость на 9 м, лк6739
Рекомендованная эффективная рабочая дистанция до, м15 (7)
Оптическая система
Раскрытия луча
динамическое
Наличие Zoom (зум)Да
Тип зумлинейный
Исполнение зум
Моторизованный
Точность зум, бит8
Диапазон Zoom (зум)5,2°-36,2°
Коэффициент увеличения зум6:1 (4:1)
Угол луча (Beam angle) при мин.зуме, град.5,2
Поле луча (Field angle) при мин.зуме, град.8,6
Угол луча (Beam angle) при макс.зуме, град.31,9
Поле луча (Field angle) при макс.зуме, град.36,2
Широта изменения угла луча (MIN-MAX), град.26,7
Широта изменения угла поля (MIN-MAX), град.27,6
Шаг изменения угла (Beam angle), град.0,1051
Шаг изменения поля (Field angle), град.0,1087
Движение и позиционирование
Управление по DMX позиционированием и направлениемДа
Угол поворота по горизонтали (PAN), град.540
Поворот от центра (+/-), град.270
Минимальный шаг поворота, град.0,008
Угол наклона по вертикали (TILT), град.250
Наклон от центра (+/-), град.125
MIN шаг наклона, град.0,0038
Точное позиционирование (Fine, 16 bit)Да
Функция затемнения луча при движении (BlackOut XY)Да
Функция замедления при движении (Speed PT)Да
Функция позиционирования через меню прибора (Static)Да
Функция калибровки моторов через меню прибора (Calibrate XY)Да
Функция удаленного перезапуска моторов (Reset Pan/TilT)Да
Авто-восстановление положения при помехеДа
Система генерации цвета
Метод синтеза цвета
Цветовое колесо
Режим цветосмешения (синтез)нет
Количество цветов, шт10+1
Векторный режим наложения фильтровДа
Эффект радуги для фильтровДа
Линейное изменение цветовой температурыНет
Система проекции
Количество колес гобо, шт2
Общее количество гобо, шт23
Количество статичных гобо, шт16
Эффект тряски статичных гобоДа
Количество вращаемых гобо, шт7
Эффект тряски вращаемых гобоДа
Функция индексации гобоДа
Функция бесконечного вращения колеса гобоДа
Наложения колес гобо (gobo morphing)Да
Возможность замены вращаемых гобоДа
Focus (фокус), бит
линейный, 16 бит
Дополнительные опции и эффекты
Дополнительные светодиодные эффектыНет
Индивидуальное управление источниками света (pixel mapping)Нет
Колесо анимацииНет
Количество линз призмы, шт1
Количество граней призмы, шт3
Функция вращения призмыДа
Количество скоростей вращения призмы, шт61
Фрост-фильтр (Фрост, Frost)Да
Тип фрост-фильтра
Нелинейный (вкл/выкл)
Ирисовая диафрагма (Iris)Нет
Интенсивность и стробоскоп
Диммер, бит8
Исполнение диммера
электронный
Эффект вольфрамовой лампы (visual tungsten lamp)Нет
Функция затемнение при смене колесДа
Стробоскоп, режима4
Протоколы управления и режимы
Протокол DMX-512Да
Протокол Art-NETДа
Протокол RDMДа
Количество режимов (персонализаций) DMX3
MIN кол-во DMX-каналов15
MAX кол-во DMX-каналов19
Режим DMX 1 (каналов)17
Режим DMX 2 (каналов)15
Режим DMX 3 (каналов)19
Классический авто-режим работы вентилятораДа
Сверхтихий режим вентилятораДа
Линейный режим изменения скорости вентилятораДа
Встроенные авто программы
7 световых и 1 звуковая
Минимально подходящая система управления
STAGE4 NEST 2E
Рекомендуемая система управления STAGE4TWIN LS
Требования по подключению
DMX-сплиттер с поддержкой протокола RDM
Разъемы DMX
XLR 3-pin (IN/OUT)
Разъемы Art-NET
ArtNet (IN/OUT)
Беспроводной DMXдоп.опция
ИК-управлениеНет
Режим "Мастео-ведомый"Да
Режим "звуковой активации"Да
Органы управления на корпусе
Органы управления на корпусе
Дисплей + 4 нопки
Диагональ дисплея, дюйм2,4
Функция поворота дисплея на 180°Да
Язык интерфейса меню (дисплея)Английский
Электротехнические параметры
Напряжение
100-260 В, 50/60 Гц.
MAX потребляемая мощность, Вт300
Коэффициент мощности (Power Factor (PF))0,9896
Разъёмы питания
POWERCON (IN/OUT)
Кнопка вкл/выкл питанияДа
Класс энергобезопасностиI (первый)
Цвет и материал корпуса
Цвет корпусаЧерный
Материал корпуса
Инженерный пластик
Климатические условия
Степень защиты корпусаIP20
Климатическое исполнение и категория размещенияУХЛ4
Диапазон рабочих температур
от +1°C до +40°C
Относительная влажность
среднегодовая — 60% при 20 С°; максимальная — 80% при 25 С°.
В иных климатических условиях обязательно
уличный защитный купол с подогревом
Физические параметры и установка
Язык интерфейса (надписей) корпусаРусский
Габаритные размеры устройства, мм
482 х 356 х 224
Вес нетто, кг15,5
Точка крепления страховочного тросаДа
Необходимое кол-во струбцин для подвеса, шт2
Установка на горизонтальные поверхностиНа ножках
Упаковка
Габаритные размеры упаковки, мм
510 x 470 x 650
Вес брутто, кг18,3
Тип упаковки
Картонная коробка и пенополистирол
Требования к транспортировке
Палетный борт + амортизирующая упаковка
Комплект поставки
Скобы "Омега" для подвеса, шт2
Кабель питания, шт1
Сигнальный DMX кабель, шт1
Страховочный тросик, шт1
Руководство пользователя на русском языке, шт1
Срок службы и гарантия
Срок службы, лет5
Гарантийный срок, год1
Декларации и сертификаты
Технический регламент ТС 004/2011Да
Технический регламент ТС 020/2011Да
Технический регламент ТС 037/2016Не требуется
Соответствие требованиям директивы RoHSДа
Соответствие требованиям директив Европейского союза (CE)Да
